【電験3種電力】水力発電用ダムの種類と特徴｜令和8年度上期問1

2026年9月26日2026年9月27日

水力発電用ダムの特徴を見分ける問題です。「水圧を何で支えるか」から適した地形を考え、選択肢を確認しましょう。

問題文と選択肢｜【電験3種】令和8年度上期電力問1

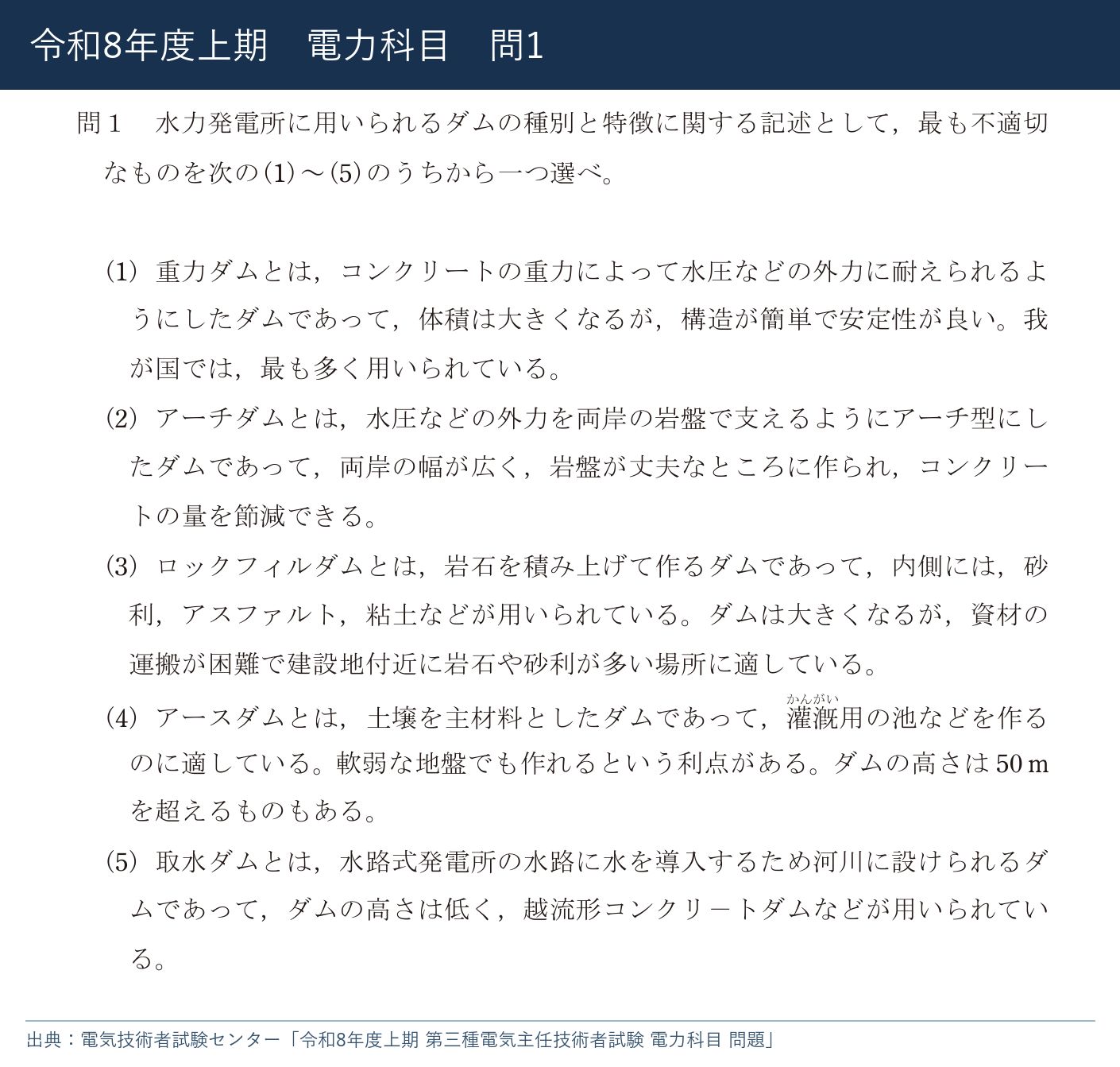

問１　水力発電所に用いられるダムの種別と特徴に関する記述として，最も不適切なものを次の(1)～(5)のうちから一つ選べ。

(1)　重力ダムとは，コンクリートの重力によって水圧などの外力に耐えられるようにしたダムであって，体積は大きくなるが，構造が簡単で安定性が良い。我が国では，最も多く用いられている。

(2)　アーチダムとは，水圧などの外力を両岸の岩盤で支えるようにアーチ型にしたダムであって，両岸の幅が広く，岩盤が丈夫なところに作られ，コンクリートの量を節減できる。

(3)　ロックフィルダムとは，岩石を積み上げて作るダムであって，内側には，砂利，アスファルト，粘土などが用いられている。ダムは大きくなるが，資材の運搬が困難で建設地付近に岩石や砂利が多い場所に適している。

(4)　アースダムとは，土壌を主材料としたダムであって，灌漑用の池などを作るのに適している。軟弱な地盤でも作れるという利点がある。ダムの高さは50 mを超えるものもある。

(5)　取水ダムとは，水路式発電所の水路に水を導入するため河川に設けられるダムであって，ダムの高さは低く，越流形コンクリ－トダムなどが用いられている。

解答

正答（2）

誤っているのは「両岸の幅が広く」。アーチダムの適地は、幅が狭く、両岸の岩盤が丈夫な谷です。

選択肢（2）の訂正｜誤り → 正しい表現

アーチダムとは，水圧などの外力を両岸の岩盤で支えるようにアーチ型にしたダムであって，両岸の幅が広く狭く，岩盤が丈夫なところに作られ，コンクリートの量を節減できる。

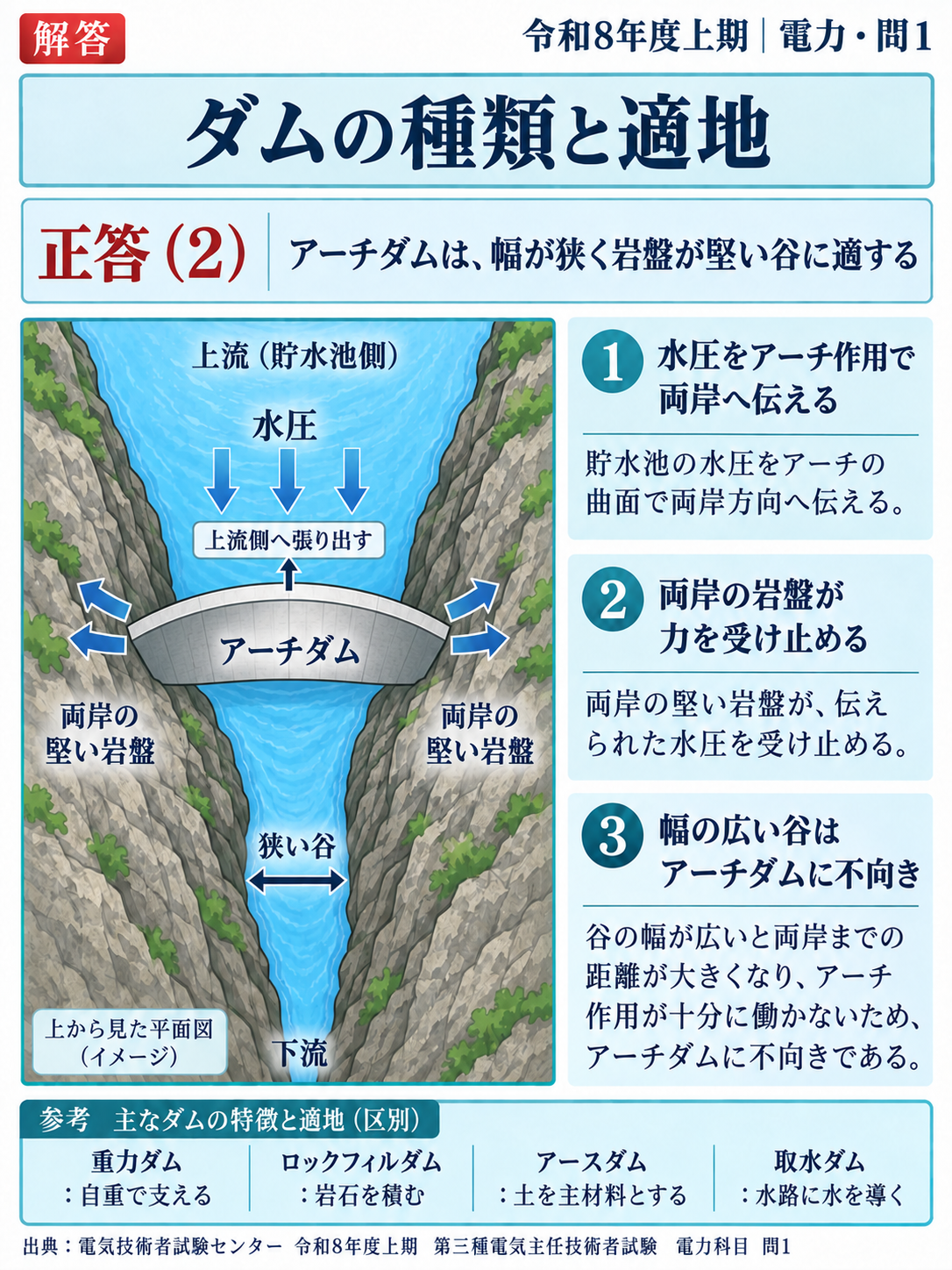

アーチダムは、弓なりの堤体で受けた水圧を両岸の岩盤へ伝えます。岩盤が力を受け止めるので、堤体の自重を主に利用する重力ダムとは支え方が異なります。

平面図では、アーチが上流の貯水池側へ張り出す向きになります。この曲面で水圧を受け、アーチ作用で両岸へ力を伝えます。

選択肢（2）の訂正｜誤り → 正しい表現

両岸が近い狭い谷は、この支え方を生かしやすい地形です。また、水圧を受け止めるためには両岸の丈夫な岩盤が必要です。

選択肢（2）の「岩盤が丈夫」は正しい条件ですが、「両岸の幅が広く」が不適切です。したがって（2）を選びます。

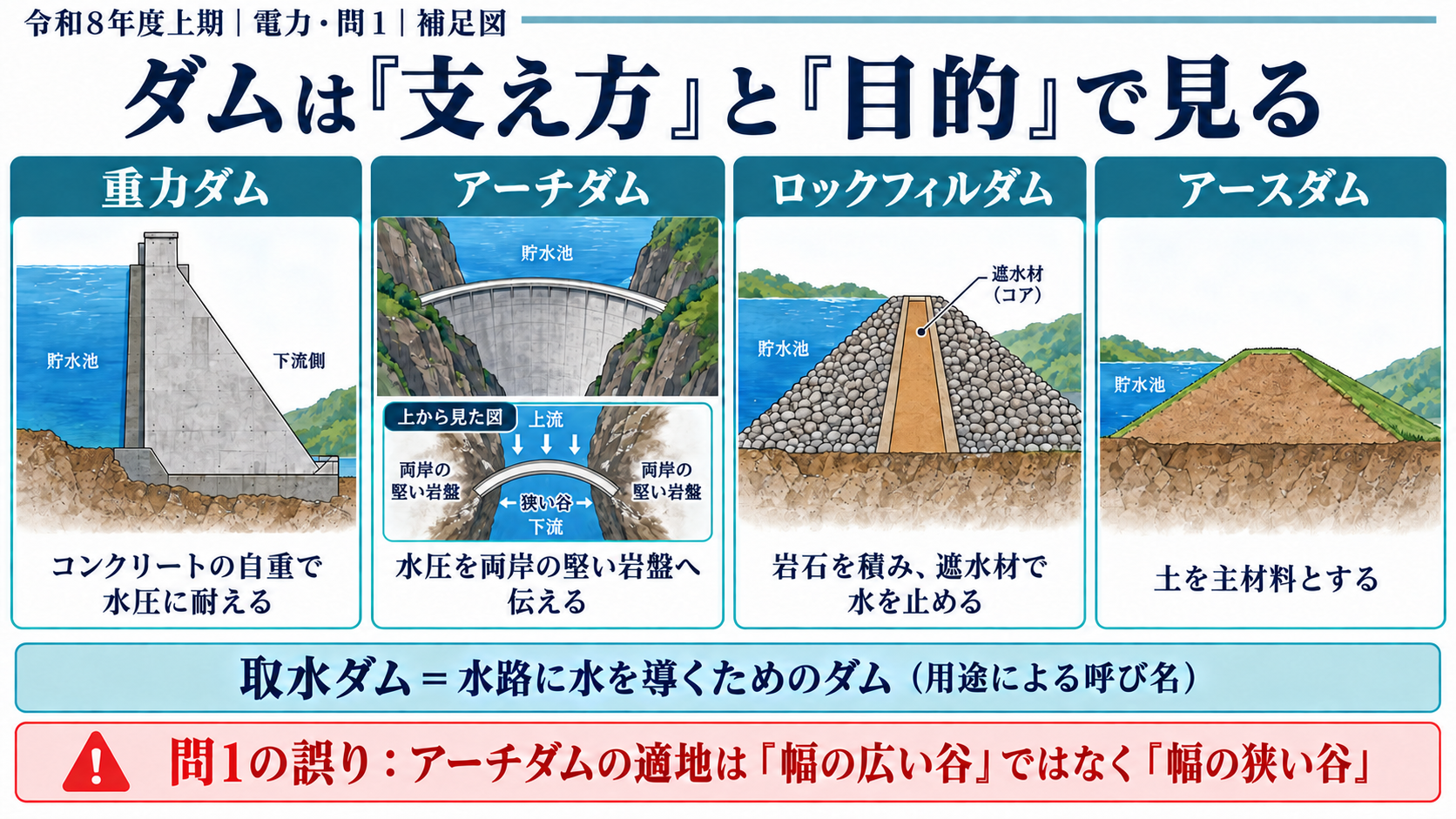

残りの選択肢は、主材料と用途を対応させて確認します。「取水ダム」は構造の名前ではなく、水路へ水を導く目的を表す呼び方です。

選択肢	確認する特徴
（1）重力ダム	コンクリートの自重で水圧に耐える。構造は比較的単純だが、堤体は大きくなる。
（3）ロックフィルダム	岩石を積み、粘土などの遮水材で水を止める。現地近くで材料を得やすい場所に向く。
（4）アースダム	土を主材料とする。農業用のため池などにも用いられる。
（5）取水ダム	河川の水を水路へ導くためのダム。「取水」は構造ではなく目的を表す。
