今回は平成22年度 機械科目 A問題11を解説します。エレベータ昇降用電動機の出力を求める一般式の穴埋めと、釣合いおもり質量の設計思想、かごが空荷で上昇するときの力行・回生運転の判定に関する空欄補充問題です。

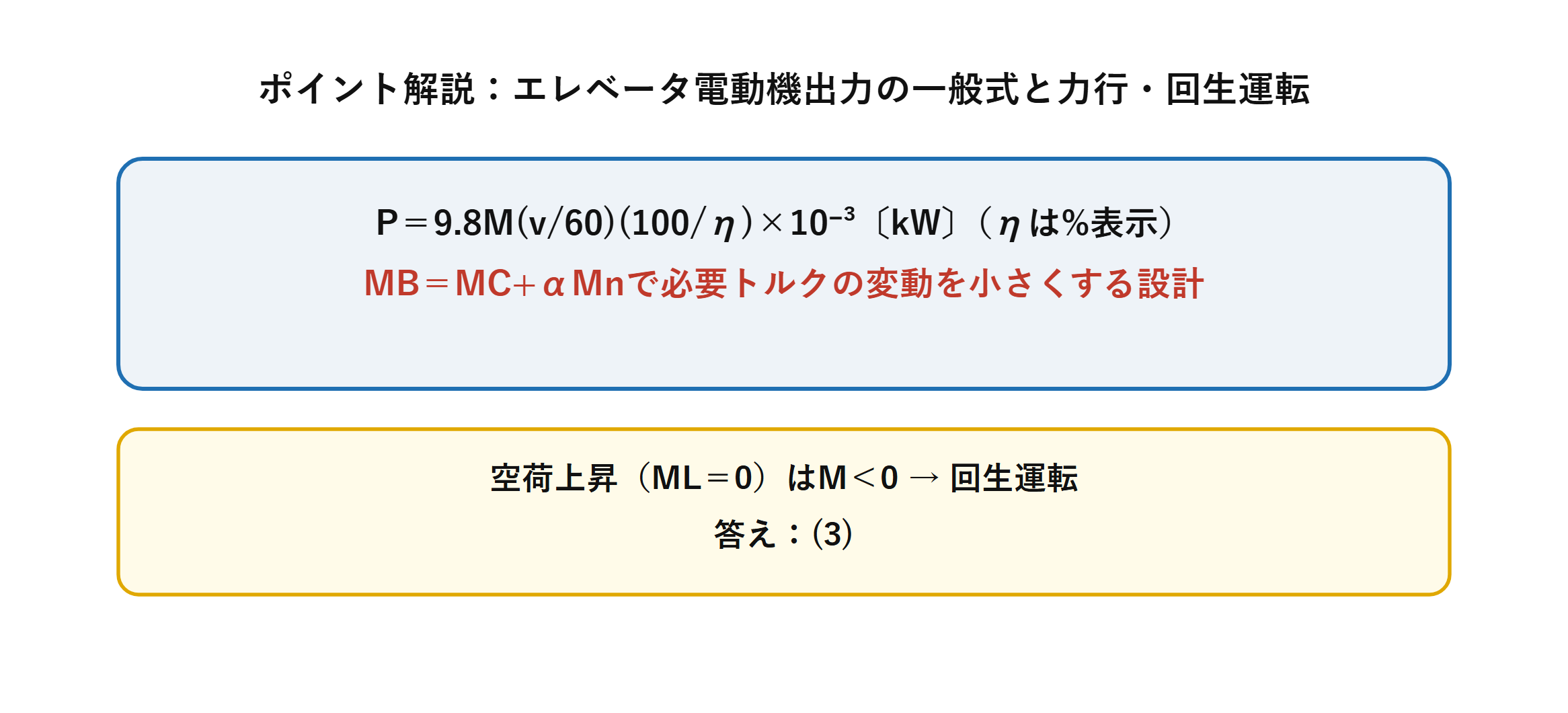

出力の一般式はP＝9.8M(v/60)(100/η)×10-3〔kW〕。釣合いおもりMB＝MC+αMnとすることで積載量による必要トルクの変動を小さくします。空荷上昇時はM<0となるため回生運転になります。
平成22年度 機械科目 A問題11：問題文と選択肢
まずは、実際の試験問題を確認してみましょう。
出典：一般財団法人 電気技術者試験センター「平成22年度 第三種電気主任技術者試験」機械科目 A問題11

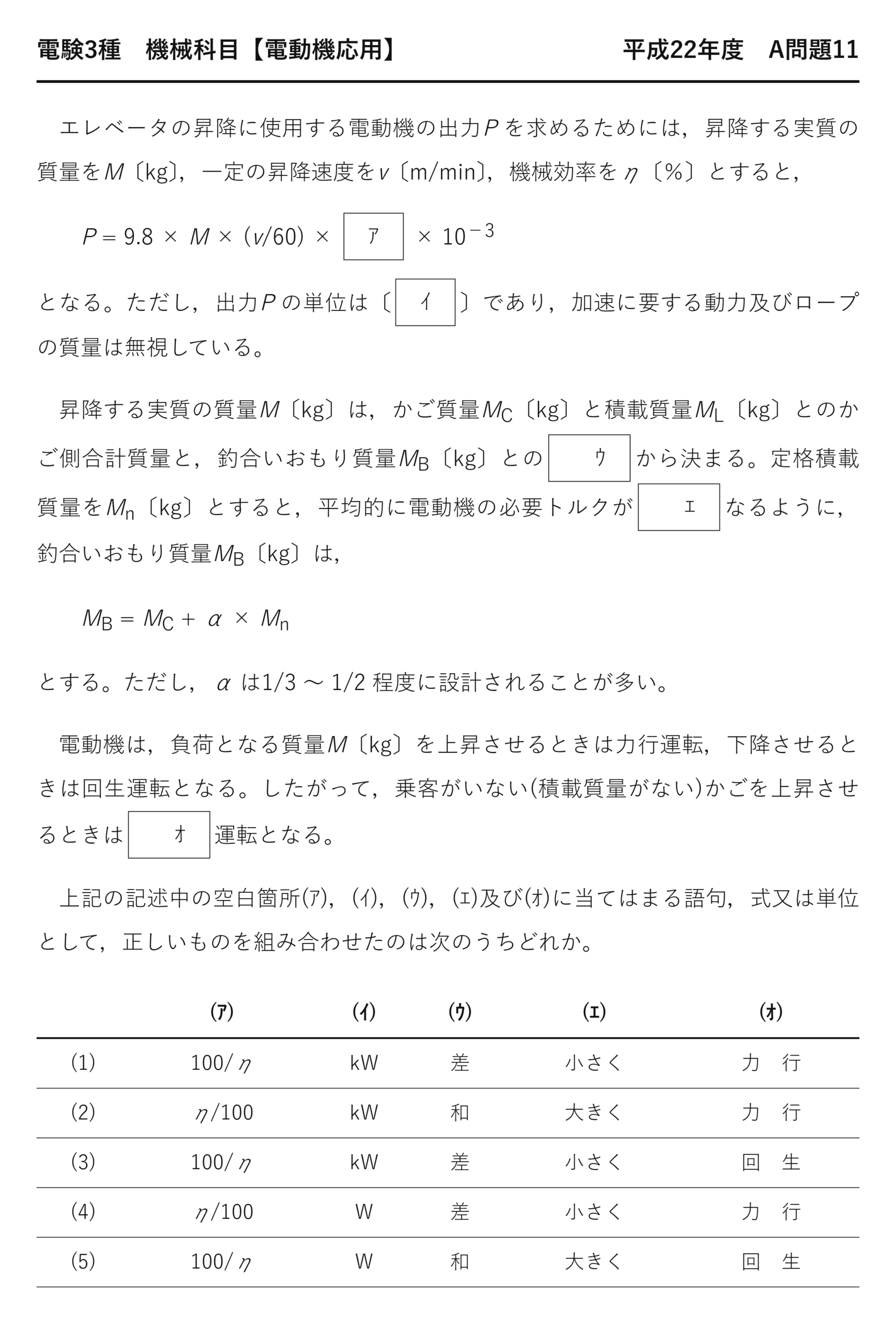

電験3種 機械科目 【電動機応用】 平成22年度 A問題11

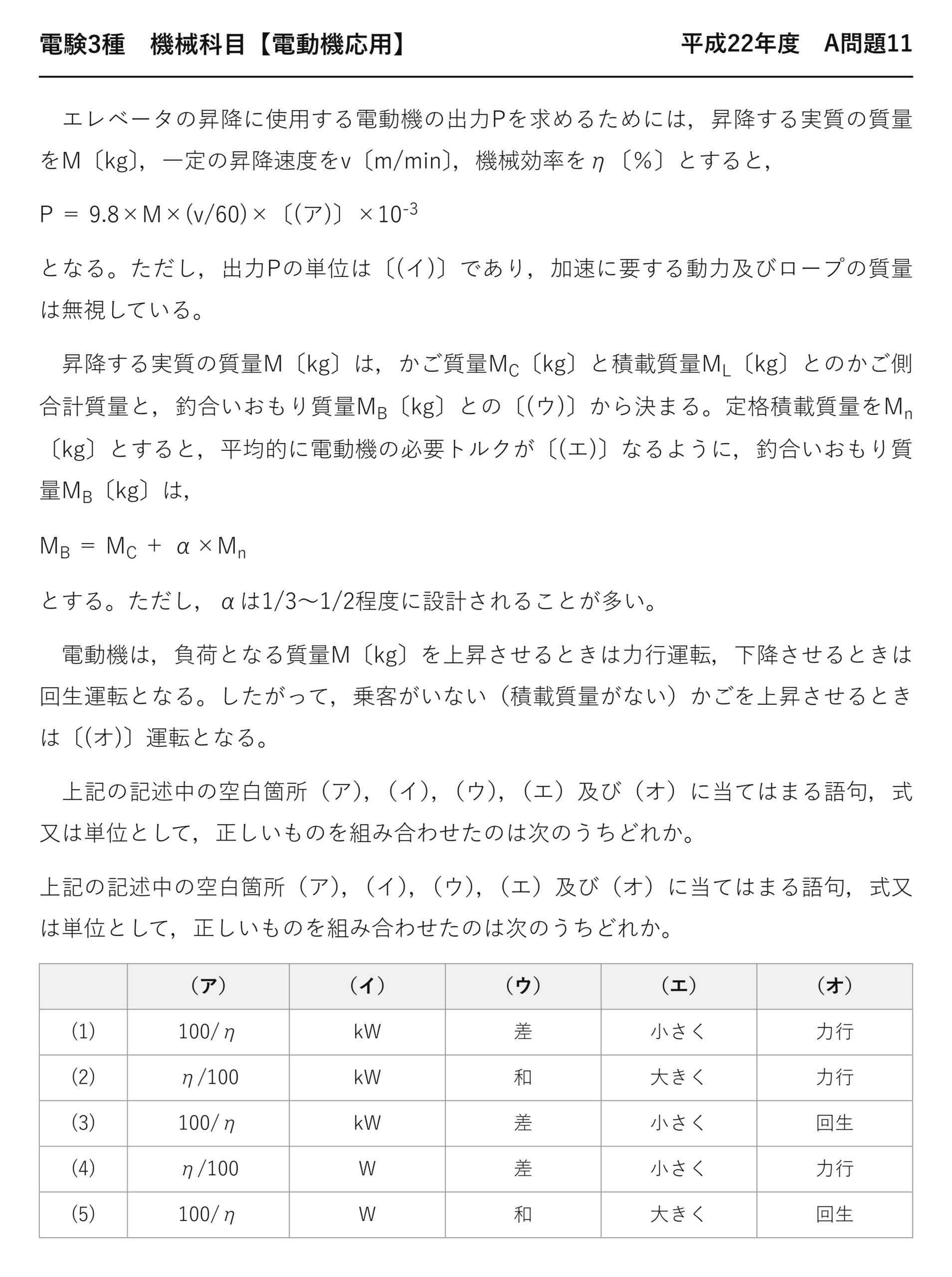

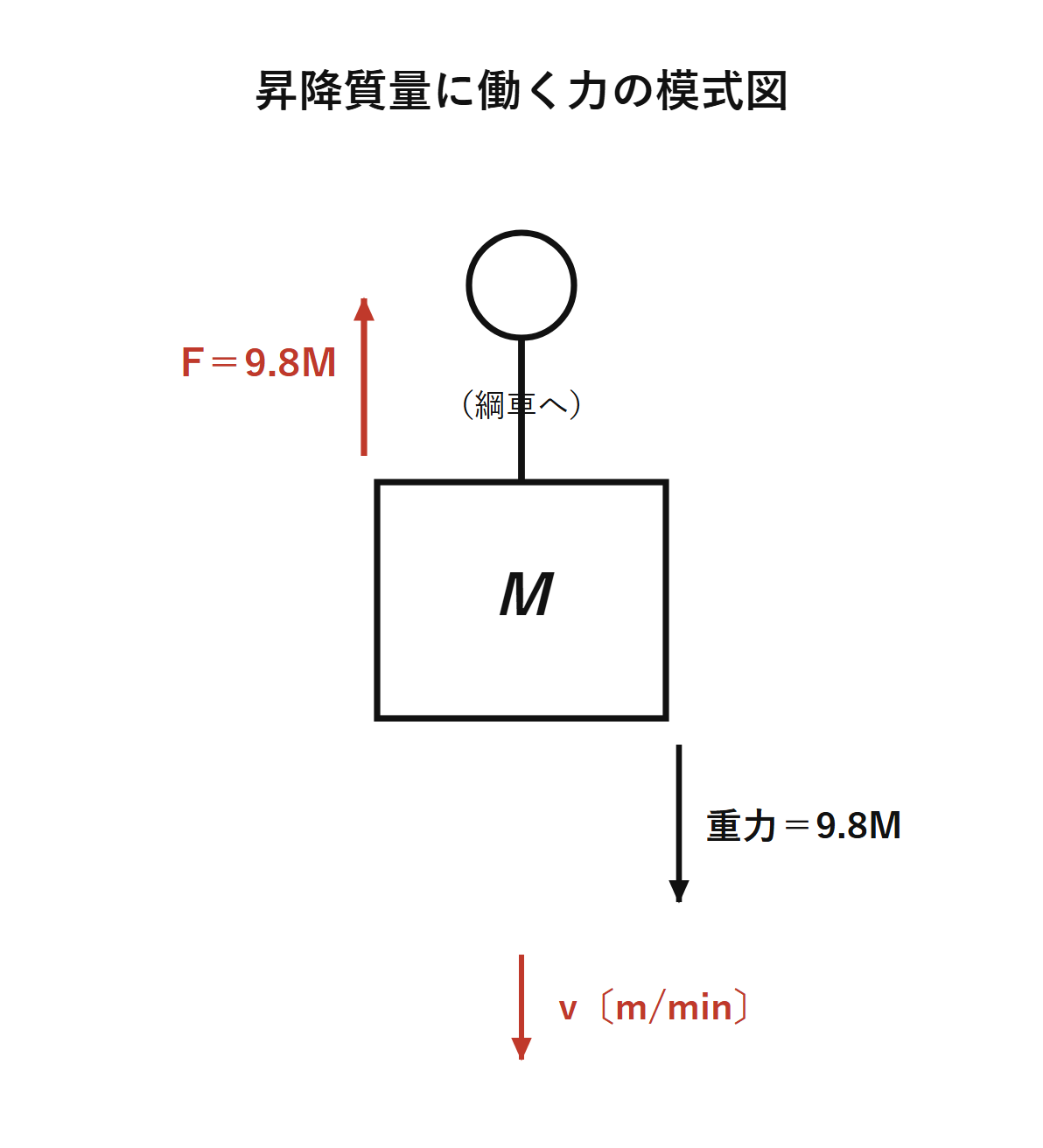

エレベータの昇降に使用する電動機の出力Pを求めるためには，昇降する実質の質量をM〔kg〕，一定の昇降速度をv〔m/min〕，機械効率をη〔％〕とすると，
P ＝ 9.8×M×(v/60)×〔(ア)〕×10-3
となる。ただし，出力Pの単位は〔(イ)〕であり，加速に要する動力及びロープの質量は無視している。
昇降する実質の質量M〔kg〕は，かご質量MC〔kg〕と積載質量ML〔kg〕とのかご側合計質量と，釣合いおもり質量MB〔kg〕との〔(ウ)〕から決まる。定格積載質量をMn〔kg〕とすると，平均的に電動機の必要トルクが〔(エ)〕なるように，釣合いおもり質量MB〔kg〕は，
MB ＝ MC ＋ α×Mn
とする。ただし，αは1/3〜1/2程度に設計されることが多い。
電動機は，負荷となる質量M〔kg〕を上昇させるときは力行運転，下降させるときは回生運転となる。したがって，乗客がいない（積載質量がない）かごを上昇させるときは〔(オ)〕運転となる。
上記の記述中の空白箇所（ア），（イ），（ウ），（エ）及び（オ）に当てはまる語句，式又は単位として，正しいものを組み合わせたのは次のうちどれか。
上記の記述中の空白箇所（ア），（イ），（ウ），（エ）及び（オ）に当てはまる語句，式又は単位として，正しいものを組み合わせたのは次のうちどれか。
（ア） （イ） （ウ） （エ） （オ） (1) 100/η kW 差 小さく 力行 (2) η/100 kW 和 大きく 力行 (3) 100/η kW 差 小さく 回生 (4) η/100 W 差 小さく 力行 (5) 100/η W 和 大きく 回生
出題のポイント：（オ）空荷で上昇すると回生になる
本問の山場は（オ）です。「かごを上昇させるのだから力行だろう」——そう考えると引っかかります。

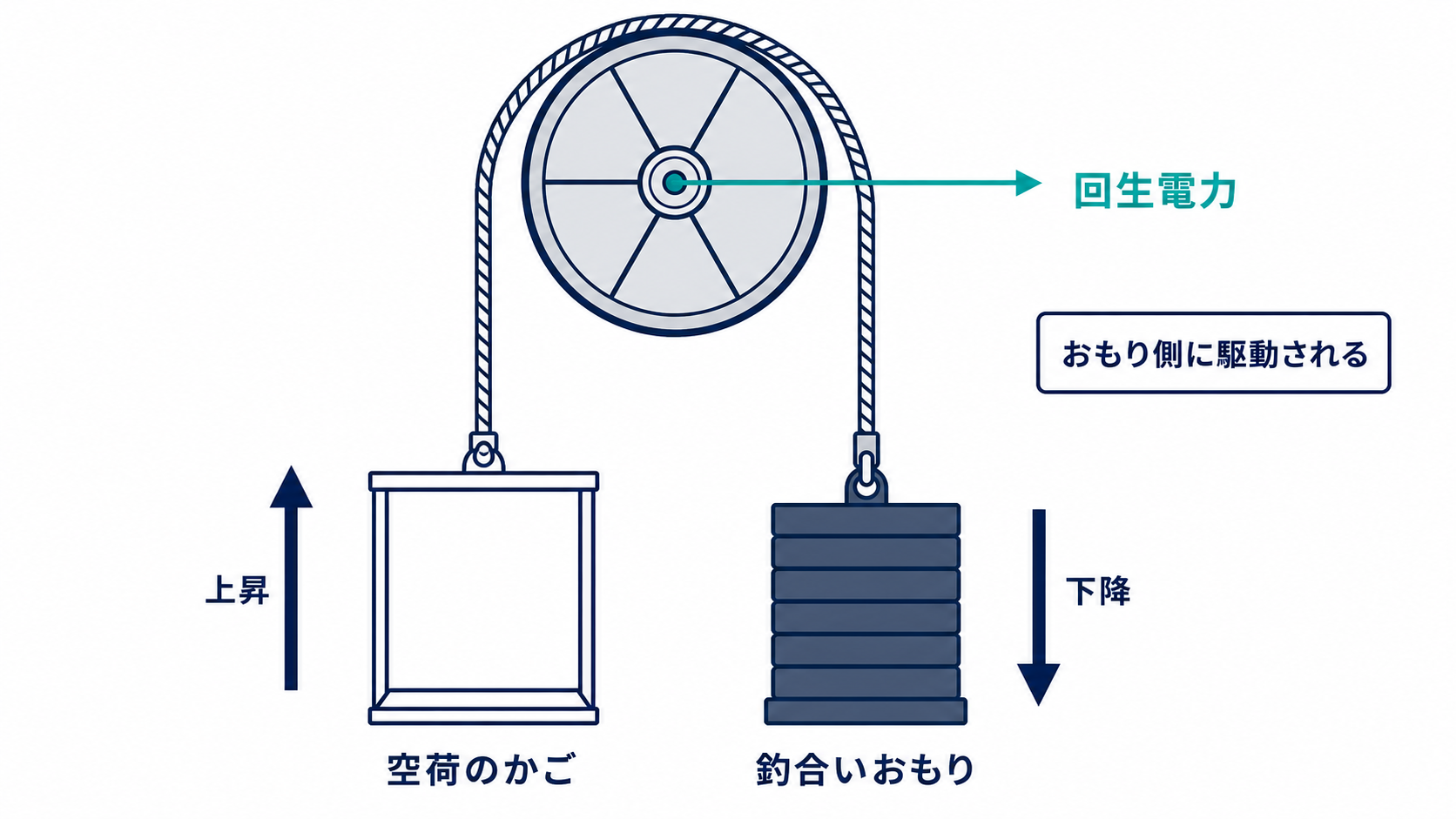

釣合いおもりは「かご質量＋αMn」。空荷のかごは MC しかないので、おもりのほうが αMn だけ重い——つまり、おもりが下がる力でかごが持ち上がるのです。
| 状態 | かご側の質量 | 釣合いおもり | 実質質量M | 上昇時の運転 |
| 満載 | MC＋Mn | MC＋αMn | (1−α)Mn（正） | 力行 |
| 空荷 | MC | MC＋αMn | −αMn（★負） | ★回生 |
電動機は外から回されている状態——発電機として働き、回生運転になります。むしろ速度が上がりすぎないようブレーキをかける側です。
問題文の「M を上昇させるときは力行、下降させるときは回生」という前置きも手がかりです。空荷では M が負になる——「負の質量を上昇させる」＝「正の質量を下降させる」と同じですから、回生です。
（ア）（イ）効率が百分率で与えられている
「機械効率をη〔%〕とすると」——ηが小数ではなく百分率だという点に注意してください。
| 効率の表し方 | 掛ける係数 | 例（75 %） |
| 小数（0.75） | ÷η | ÷0.75 |
| 百分率（75） | ★×(100/η) | ×(100/75) |
どちらも同じ計算ですが、百分率なら 100/η を掛ける——「η/100」では効率を掛けたことになり、逆になってしまいます。
（イ）の単位は kWです。9.8M(v/60) は〔W〕——それに 10-3 を掛けているのだから kWだと分かります。式の中の 10-3 が単位を教えてくれるわけです。
（ウ）（エ）釣合いおもりの設計思想
（ウ）は「差」——電動機が支えるのはかご側とおもり側の差だけです。「和」では、おもりを付ける意味がなくなってしまいます。
（エ）は「小さく」。MB＝MC＋αMn とすると、必要トルクの変動幅が小さくなる——これがおもりの設計思想です。
| 積載 ML | 実質質量 M（α＝0.5） | おもりなしなら |
| 0（空荷） | −0.5Mn | MC |
| 0.5Mn | 0 | MC＋0.5Mn |
| Mn（満載） | ＋0.5Mn | MC＋Mn |
おもりがあれば、実質質量は −0.5Mn から ＋0.5Mn の範囲——絶対値の最大は0.5Mn。おもりがなければ MC＋Mn まで必要です。電動機がずっと小さくて済むのが分かります。
αを1/3〜1/2 にするのは、平均的な乗車率を想定しているから。問題文も「αは1/3〜1/2程度に設計されることが多い」と明記しています。
⚠️ よくある間違い
(1)は（オ）だけが「力行」——4つ合っていても、ここで落とせば0点です。「上昇＝力行」と反射的に答えさせる罠——「どちらが重いか」を必ず確認してください。
⏱️ 本番での進め方
①（ア）ηが%表示なので 100/η を掛ける。
②（イ）10-3 があるので単位は kW。
③（ウ）差。（エ）小さく。おもりは変動幅を減らすため。
④（オ）★空荷ではおもりのほうが重い＝回生運転。
💡 覚え方
「空荷で上昇＝おもりに引っ張り上げられる＝回生」——動く向きではなく、力の向きで決まる。そして「ηが%なら100/η」——単位の表し方で係数が変わります。
エレベータの運転パターンと電力
本問で見たとおり、エレベータは力行と回生を頻繁に繰り返します。4つの組合せを整理しておきましょう。
| 積載 | 方向 | 実質質量M | 運転 |
| 満載 | 上昇 | 正 | 力行 |
| 満載 | 下降 | 正 | ★回生 |
| 空荷 | 上昇 | 負 | ★回生 |
| 空荷 | 下降 | 負 | 力行 |
「重いほうが下がる向きなら回生」——これが判定のコツです。かご側が重ければかごが下がるとき回生、おもり側が重ければかごが上がるとき回生。
4通りのうち2通りが回生——エレベータは運転時間の約半分が回生だということになります。この電力を捨てるか回収するかで、消費電力が大きく変わるのです。
近年は回生電力を系統へ返す方式が普及しています。ビル全体の他の負荷が消費してくれるので、回生失効の心配も少ない——省エネ効果が確実に得られる用途だと言えます。
式の記号を取り違えない

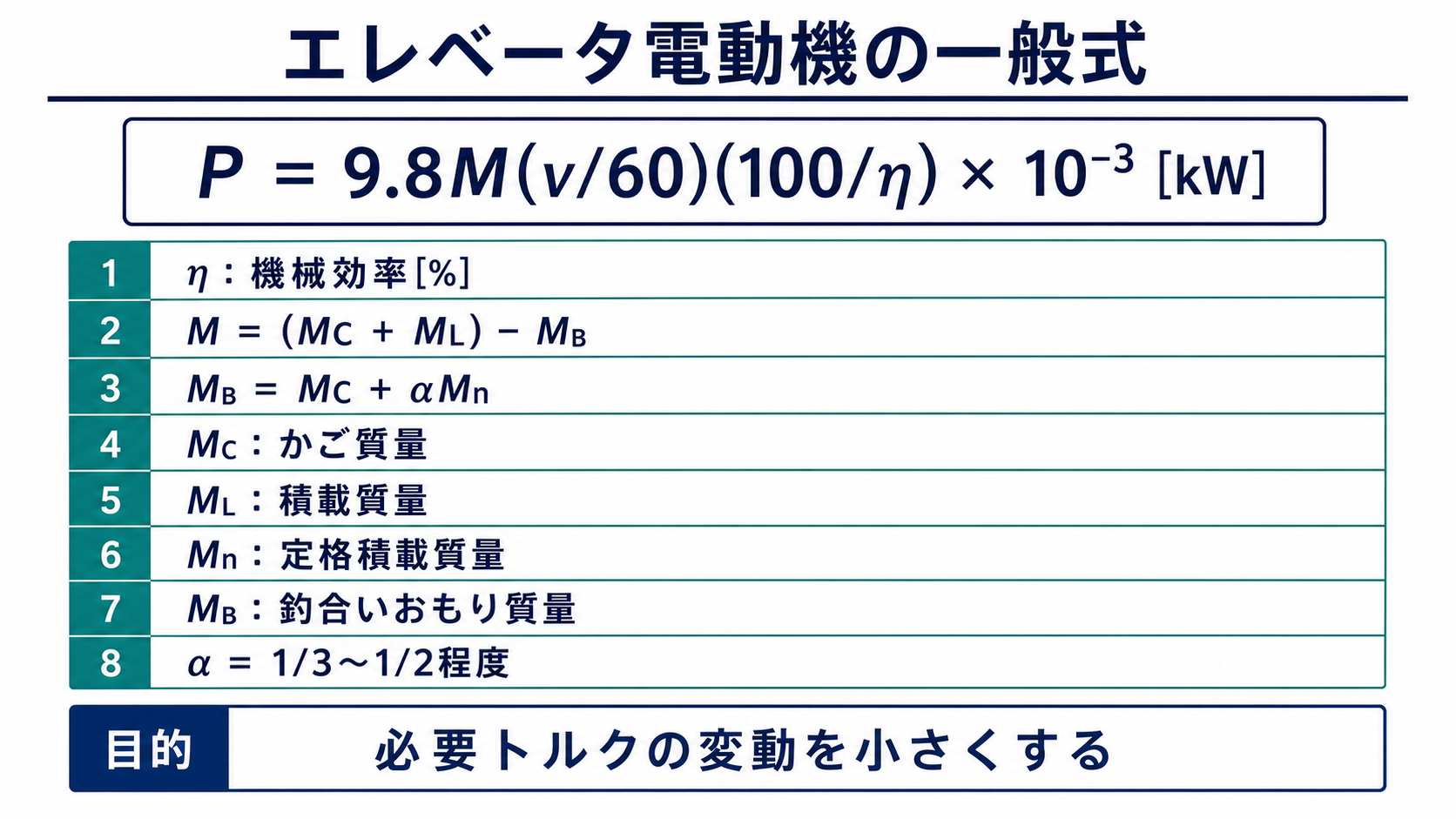

本問には M、MC、ML、MB、Mn と5つの質量記号が出てきます。整理しておかないと式を追えません。
| 記号 | 意味 | 変わるか |
| MC | かご自体の質量 | 一定 |
| ML | そのときの積載質量 | ★乗客によって変わる |
| Mn | 定格積載質量 | 一定（設計値） |
| MB | 釣合いおもりの質量 | 一定 |
| M | 実質昇降質量 | ★ML によって変わる |
ML（実際の積載）と Mn（定格積載）の区別が要点です。おもりの設計には Mn を使い、そのときの実質質量には ML を使う——混同すると式が意味をなさなくなります。
M＝ML−αMn という形にまとめると見通しがよくなります。かご質量 MC は打ち消し合って消える——残るのは「実際の積載」と「おもりが肩代わりする分」の差だけだからです。
この形にすれば（オ）も一目瞭然です。空荷なら ML＝0 なので M＝−αMn——符号が負だから回生。「かご質量がいくらか」は関係ないと分かります。
力行と回生の境目は ML＝αMn——積載が定格のα倍のとき、電動機は何もしなくてよいことになります。α＝0.5 なら、ちょうど半分乗っているとき——その前後で力行と回生が入れ替わるのです。
まとめ

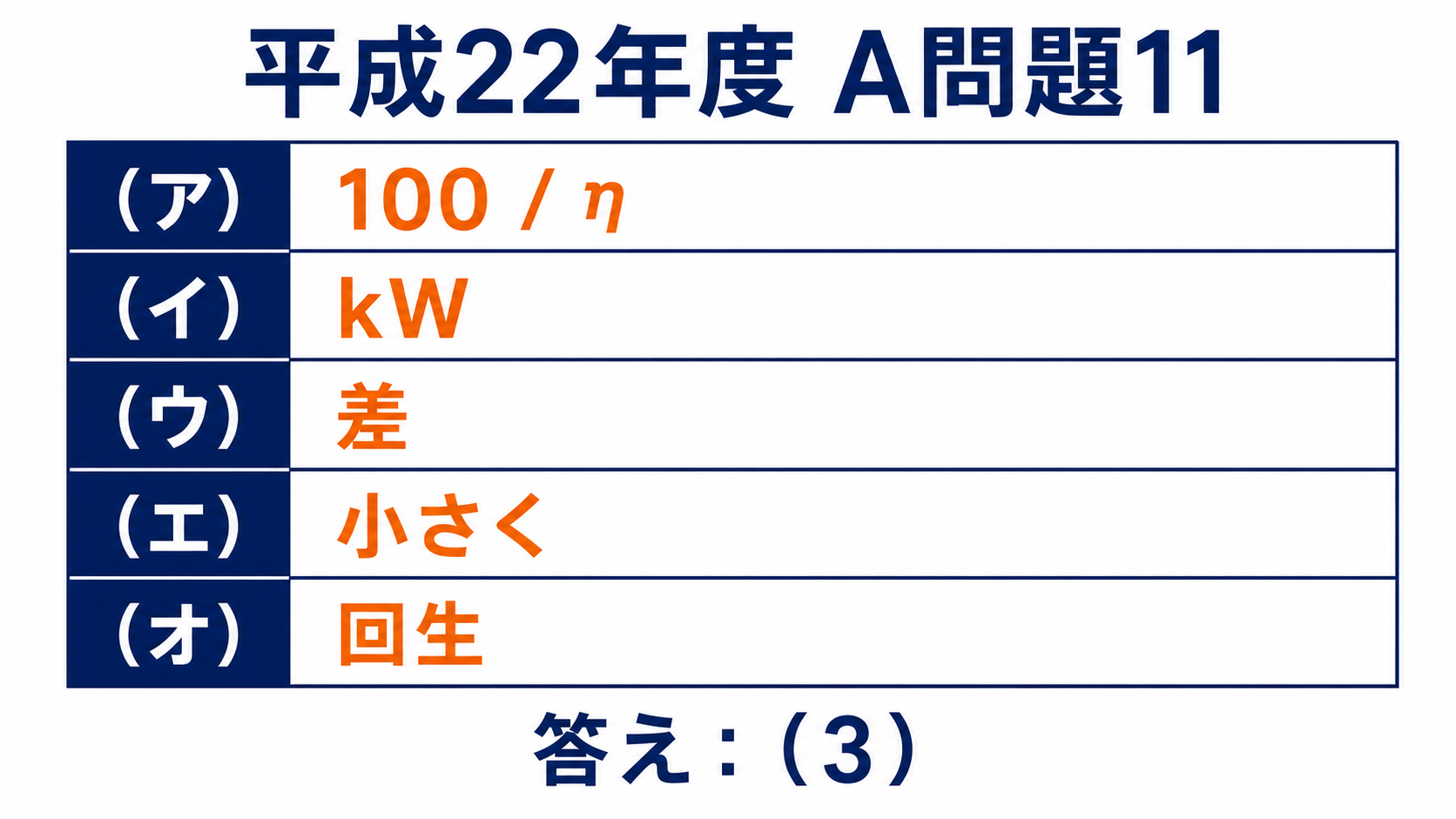

| （ア） | 100/η |
| （イ） | kW |
| （ウ） | 差 |
| （エ） | 小さく |
| （オ） | 回生 |
| 答え | (3) |
▼あわせて解きたい関連問題
・ロープ式エレベータの電動機出力（平成28年度）：【機械】平成28年度A問題11
・釣合いおもりを考慮したエレベータ電動機出力（令和4年上期）：【機械】令和4年度上期A問題11
