こんにちは！電験解説チャンネルです。
今回は、電験3種 機械科目の平成22年度 問3「三相誘導機の基本原理」について、どこよりも分かりやすく解説していきます。誘導機の動作原理は、多くの受験生がつまずきやすいポイントですが、この記事を読めばスッキリ理解できるはずです！
それでは、一緒に見ていきましょう！
スライド1：三相誘導機の基本原理
【スライド内容】
- 三相誘導機の基本原理
- 電験3種 機械科目 平成22年度 問3
【詳細解説】
今回のテーマは、三相誘導機の最も基本的な動作原理です。この1問で、誘導機がなぜ回り、どのような条件で電動機や発電機になるのか、その核心部分を理解することができます。可愛いモーターのキャラクターと一緒に、楽しく学んでいきましょう！

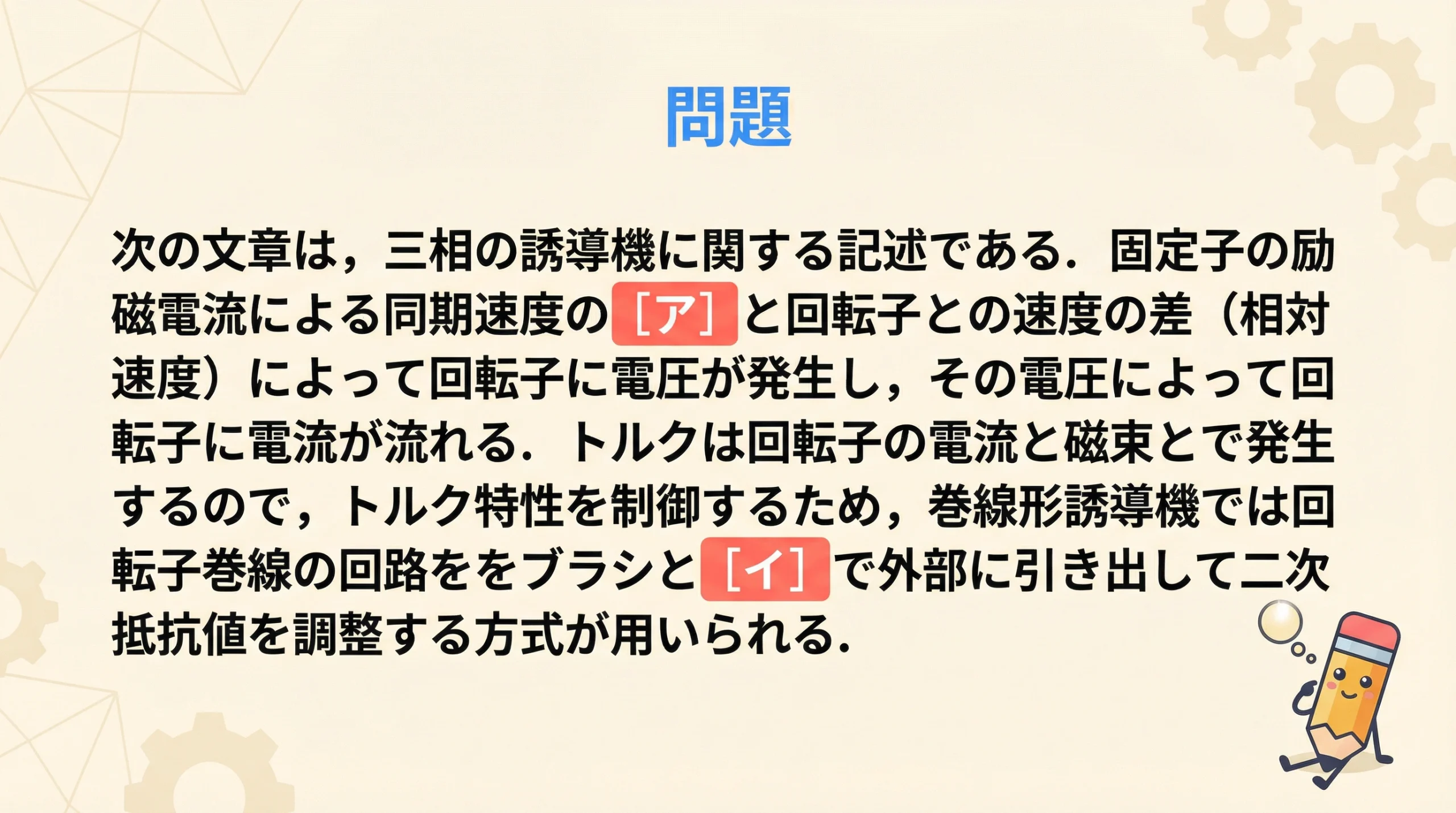

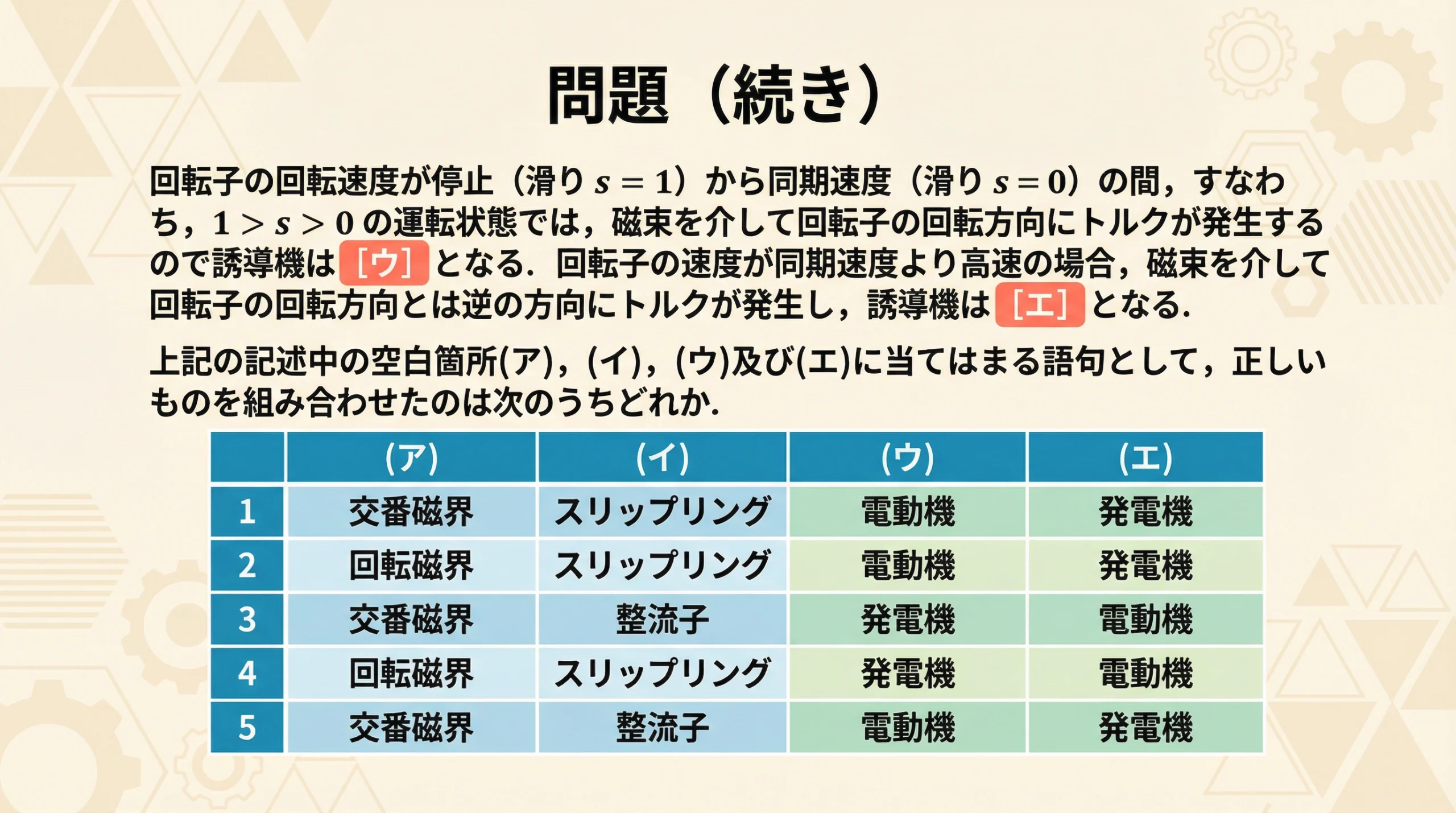

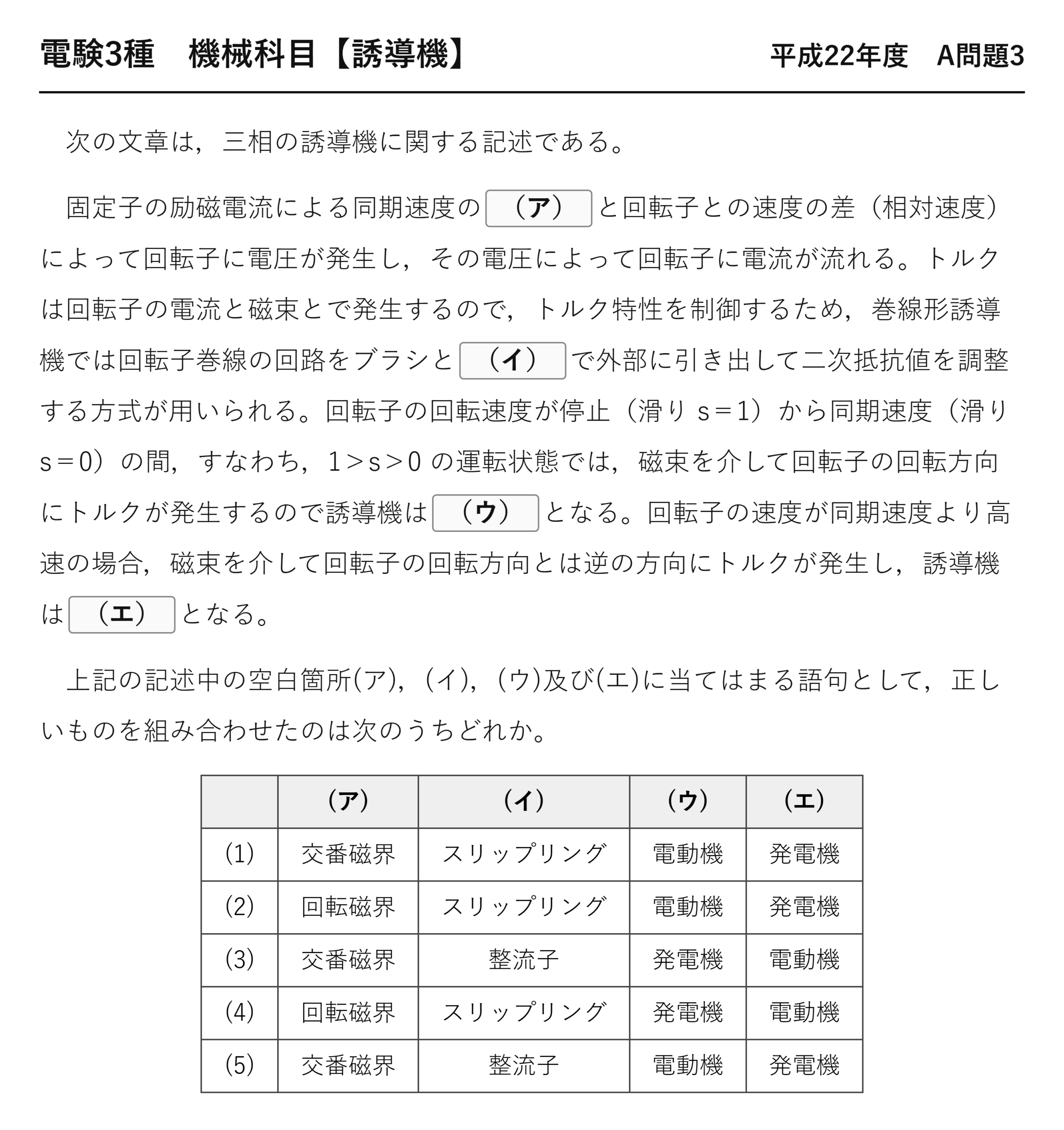

スライド2＆3：問題文の確認
【スライド内容（問題文）】
次の文章は，三相の誘導機に関する記述である．
固定子の励磁電流による同期速度の［ア］と回転子との速度の差（相対速度）によって回転子に電圧が発生し，その電圧によって回転子に電流が流れる．
トルクは回転子の電流と磁束とで発生するので，トルク特性を制御するため，巻線形誘導機では回転子巻線の回路をブラシと［イ］で外部に引き出して二次抵抗値を調整する方式が用いられる．回転子の回転速度が停止（滑り s = 1）から同期速度（滑り s = 0）の間，すなわち，1 > s > 0 の運転状態では，磁束を介して回転子の回転方向にトルクが発生するので誘導機は［ウ］となる．回転子の速度が同期速度より高速の場合，磁束を介して回転子の回転方向とは逆の方向にトルクが発生し，誘導機は［エ］となる．
上記の記述中の空白箇所(ア)，(イ)，(ウ)及び(エ)に当てはまる語句として，正しいものを組み合わせたのは次のうちどれか．
【詳細解説】
まずは問題文をじっくり読み解きましょう。この問題は、三相誘導機の動作原理に関する4つの重要なキーワード［ア］〜［エ］を穴埋めする形式です。文章の流れを追いながら、それぞれの空欄に何が入るべきかを考えていくことが重要です。

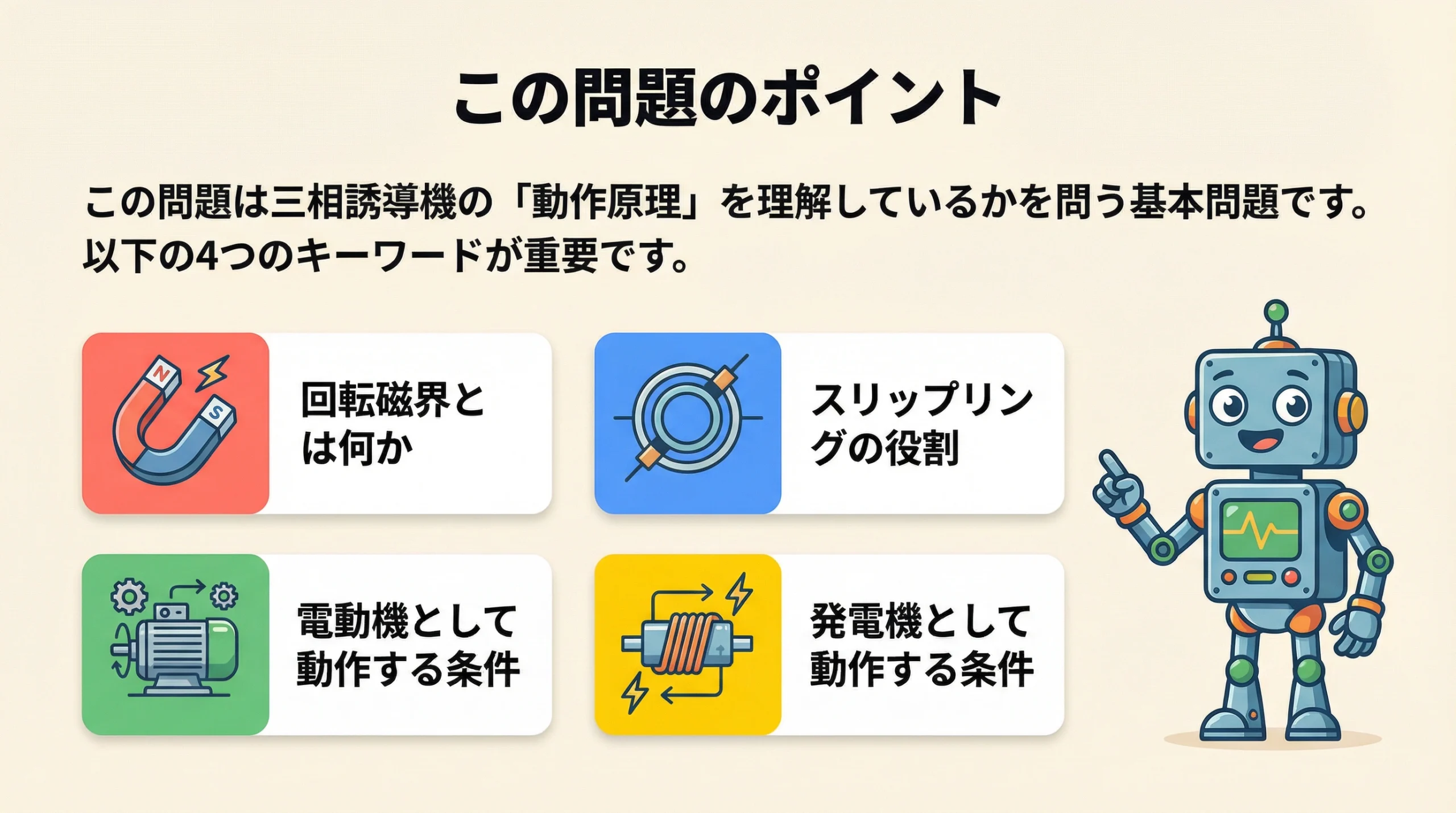

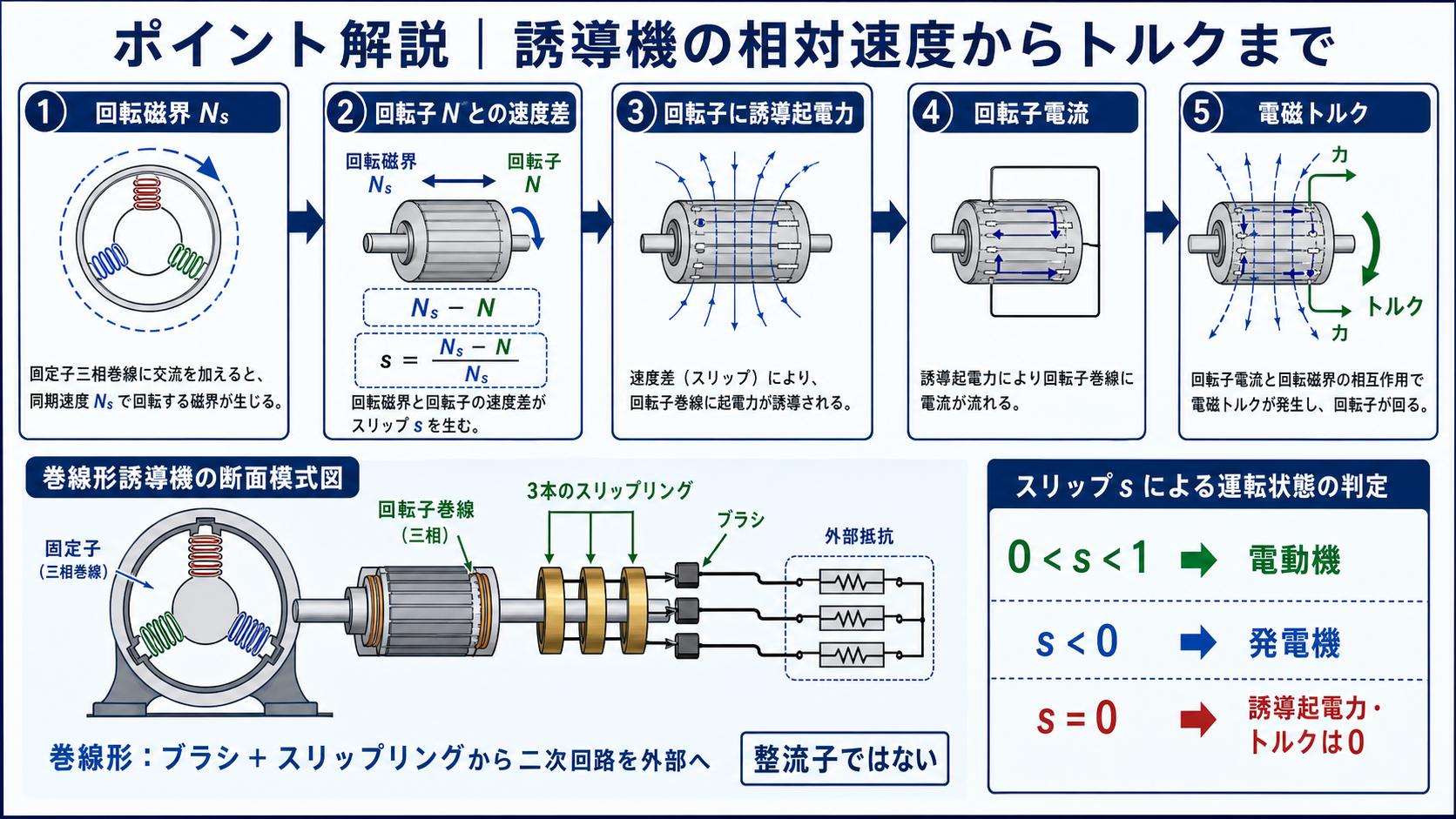

スライド4：この問題のポイント
【スライド内容】
この問題は三相誘導機の「動作原理」を理解しているかを問う基本問題です。4つの空欄を正しく埋めるためには、以下の4つのキーワードを正確に理解する必要があります。
- 回転磁界とは何か
- スリップリングの役割
- 電動機として動作する条件
- 発電機として動作する条件
【詳細解説】
この問題を攻略するカギは、スライドに示された4つのキーワードです。これら一つ一つの意味を正確に理解していれば、必ず正解にたどり着けます。逆に言えば、この4つのうち1つでも曖昧な知識があると、選択肢に迷ってしまうかもしれません。一つずつ丁寧に確認していきましょう。

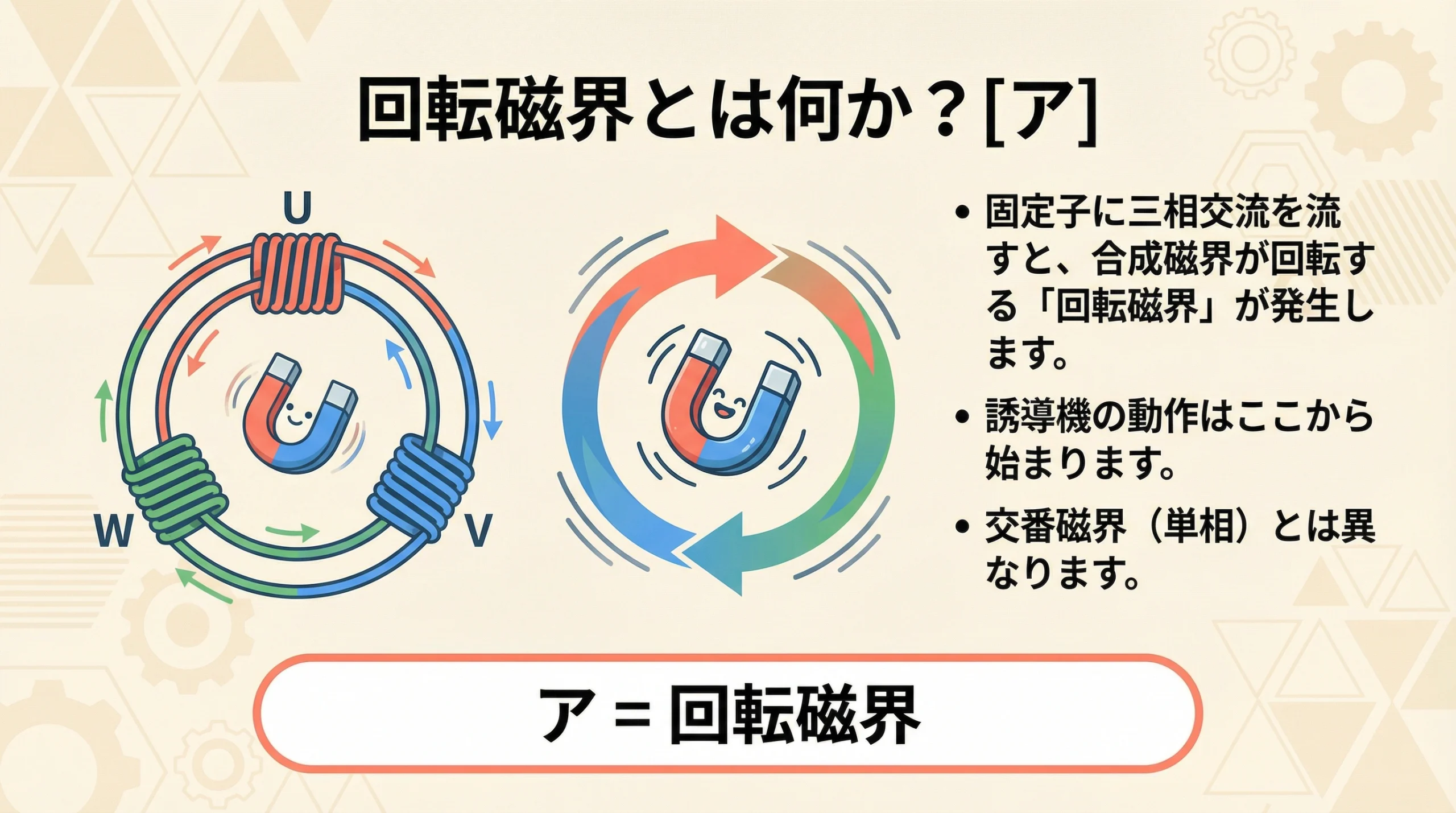

スライド5：回転磁界とは何か？ ［ア］の解説
【スライド内容】
固定子に三相交流電流を流すと、合成された磁界が回転する「回転磁界」が生まれます。三相誘導機の動作の全ては、この回転磁界から始まります。回転磁界の回転速度が「同期速度」であり、回転子はこの回転磁界に引きずられるように回転します。
一方、「交番磁界」は単相交流で発生する磁界で、一方向に振動するだけで回転しません。三相誘導機では「回転磁界」が正解です。
【詳細解説】
最初のポイントは［ア］回転磁界です。固定子に三相交流を流すと、それぞれの相が作る磁界が時間的にずれながら合成され、結果として一定の速度で回転する磁界が生まれます。これが「回転磁界」です。アラゴの円盤の原理を思い出すと分かりやすいですね。この回転磁界があるからこそ、誘導機は回転することができるのです。単相交流で生まれるのは、回転しない「交番磁界」なので、区別しておきましょう。

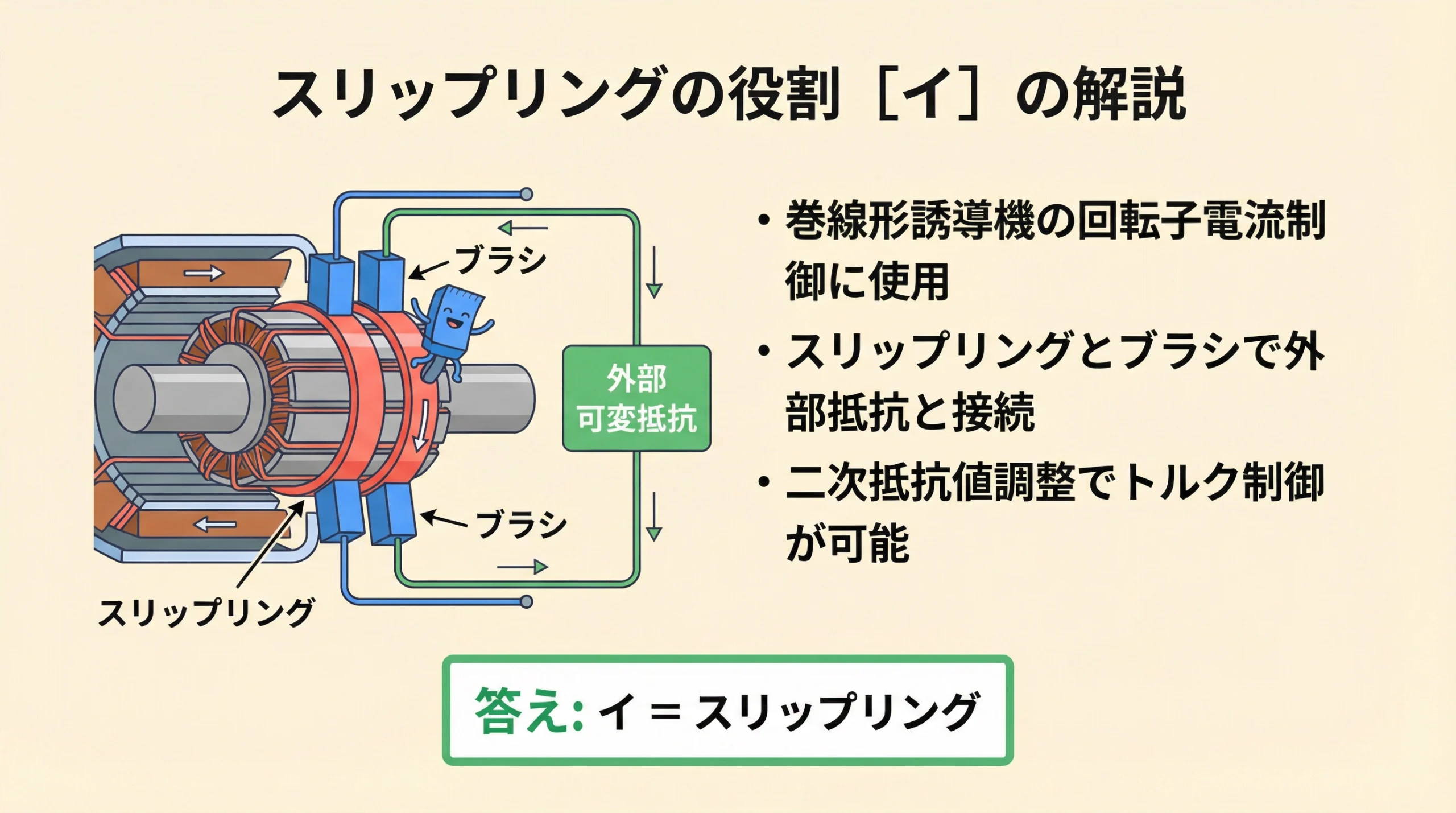

スライド6：スリップリングの役割 ［イ］の解説
【スライド内容】
巻線形誘導機では、回転子（ロータ）にも巻線が巻かれています。この回転子巻線に流れる電流を外部から制御するために、「スリップリング」と「ブラシ」が使われます。スリップリングは回転子の軸に取り付けられた金属のリングで、ブラシがこのリングに接触することで、回転しながらも外部回路と電気的に接続できます。外部に可変抵抗器を接続すれば、二次抵抗値を変えてトルク特性を自在に制御できます。
「整流子」は直流機で使われる部品であり、誘導機では使用しません。
【詳細解説】
次に［イ］スリップリングです。誘導機には「かご形」と「巻線形」がありますが、問題文にあるのは「巻線形」です。巻線形誘導機は、回転子（ロータ）の巻線を外部に引き出し、抵抗を接続することでトルク特性を調整できるのが特徴です。その際、回転している回転子と、固定されている外部回路を電気的につなぐ役割を果たすのが「スリップリング」と「ブラシ」です。図のように、回転軸に取り付けられた金属の輪（スリップリング）に、ブラシが接触することで、回転中でも電流のやり取りが可能になります。
スライド7：電動機として動作する条件 ［ウ］の解説
【スライド内容】
回転子の速度が同期速度よりも遅い場合（0 < s < 1）、回転磁界が回転子を「追い越して」います。この速度差によって回転子に誘導電圧が発生し、電流が流れ、回転磁界と同じ方向にトルクが発生します。このとき、電気エネルギーが機械エネルギー（回転力）に変換されるため、誘導機は「電動機」として動作します。
【詳細解説】
続いて［ウ］電動機です。回転磁界の速度（同期速度）に対して、回転子の速度が少し遅れて追従している状態を考えます。この速度差（滑り）があることで、回転子には回転磁界と同じ方向に「追いつこう」とする力、すなわちトルクが発生します。このとき、誘導機は電気エネルギーを機械的な回転エネルギーに変換しており、「電動機」として動作します。
滑りの定義：
\[ s = \frac{N_0 – N}{N_0} \]この値が 0 < s < 1 のとき、機械的出力 Po > 0 となり、外部に動力を供給できます。

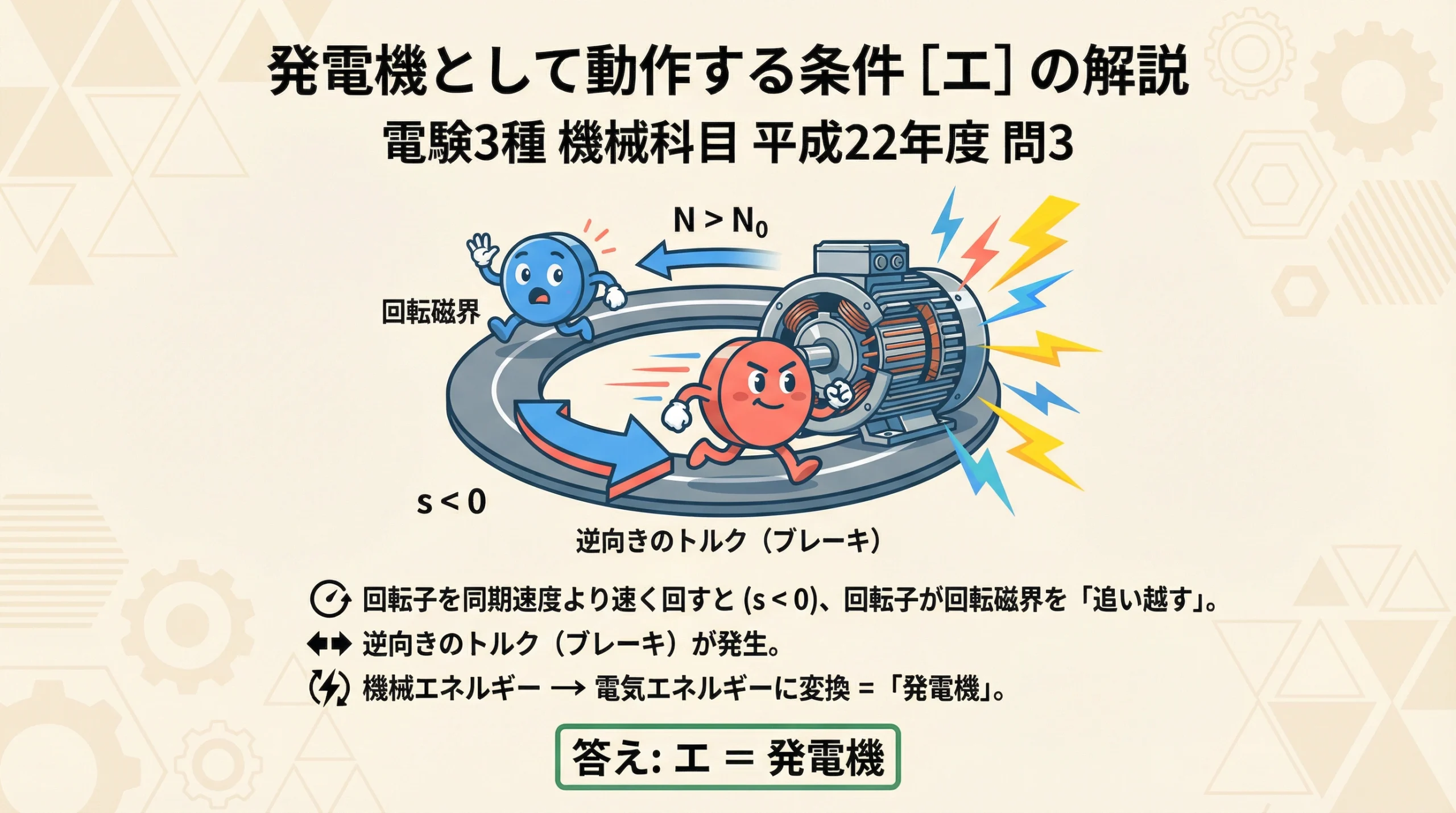

スライド8：発電機として動作する条件 ［エ］の解説
【スライド内容】
外部から機械的な力を加えて回転子を同期速度よりも速く回すと（s < 0）、今度は回転子が回転磁界を「追い越す」形になります。すると、回転方向とは逆向きのトルク（ブレーキ力）が発生します。このとき、外部からの機械エネルギーが電気エネルギーに変換され、誘導機は「発電機」として動作します。
【詳細解説】
最後の空欄は［エ］発電機です。もし、外部から力（例えば風力など）を加えて、回転子を同期速度よりも速く回してあげるとどうなるでしょうか？今度は回転子が回転磁界を「追い越す」形になります。すると、先ほどとは逆に、回転を妨げる向き（ブレーキ）のトルクが発生します。このとき、外部から与えられた機械的エネルギーは電気エネルギーに変換されて電源側に送り返されます。これが「発電機」としての動作です。滑りsがマイナス（s < 0）の領域が、この発電機としての運転領域になります。

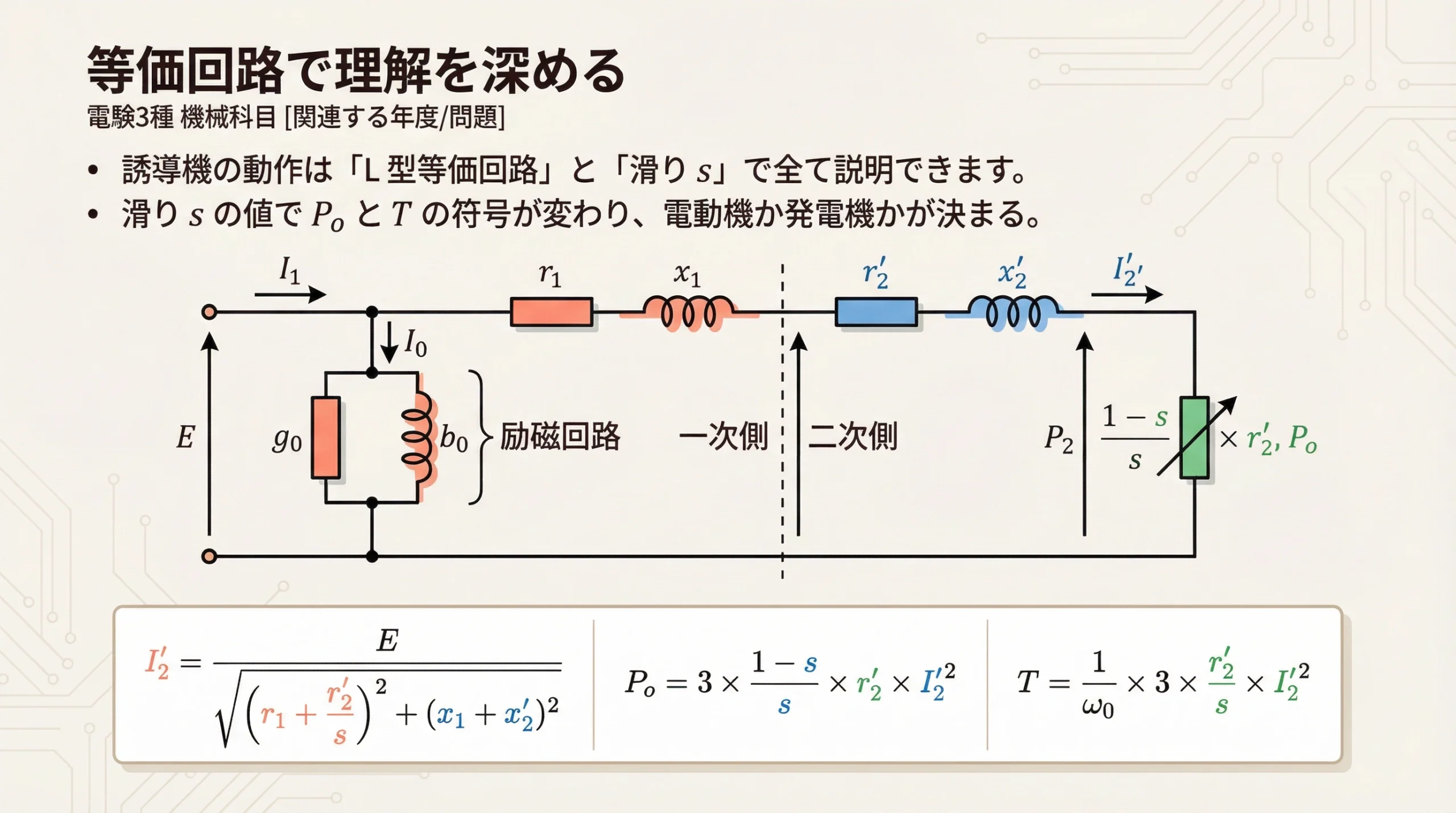

スライド9：等価回路で理解を深める
【スライド内容】
誘導機の動作は「L型等価回路」と「滑り s」で数学的に表現できます。この等価回路では、滑り s の値によって全ての動作が説明できます。
【詳細解説】
これまでの電動機・発電機の動作は、このL型等価回路と「滑りs」を使うと、より明確に理解できます。特に重要なのが以下の3つの数式です。
二次電流（一次換算値）：
\[ I_2′ = \frac{E}{\sqrt{\left(r_1 + \frac{r_2′}{s}\right)^2 + (x_1 + x_2′)^2}} \]機械的出力：
\[ P_o = 3 \cdot \frac{1-s}{s} \cdot r_2′ \cdot I_2’^2 \]トルク：
\[ T = \frac{1}{\omega_0} \cdot 3 \cdot \frac{r_2′}{s} \cdot I_2’^2 \]（\( \omega_0 \)：同期角速度）
この式を見ると、Po の符号が (1-s)/s の部分で決まることがわかります。
- 電動機の場合 (0 < s < 1)：1-s は正、s も正なので、Po は正になります。これは、機械的な動力を出力していることを意味します。
- 発電機の場合 (s < 0)：1-s は正、s は負なので、Po は負になります。これは、外部から機械的な動力が入力されている（＝発電している）ことを意味します。
このように、滑り s という一つの指標で、誘導機の複雑な動作を統一的に説明できるのです。

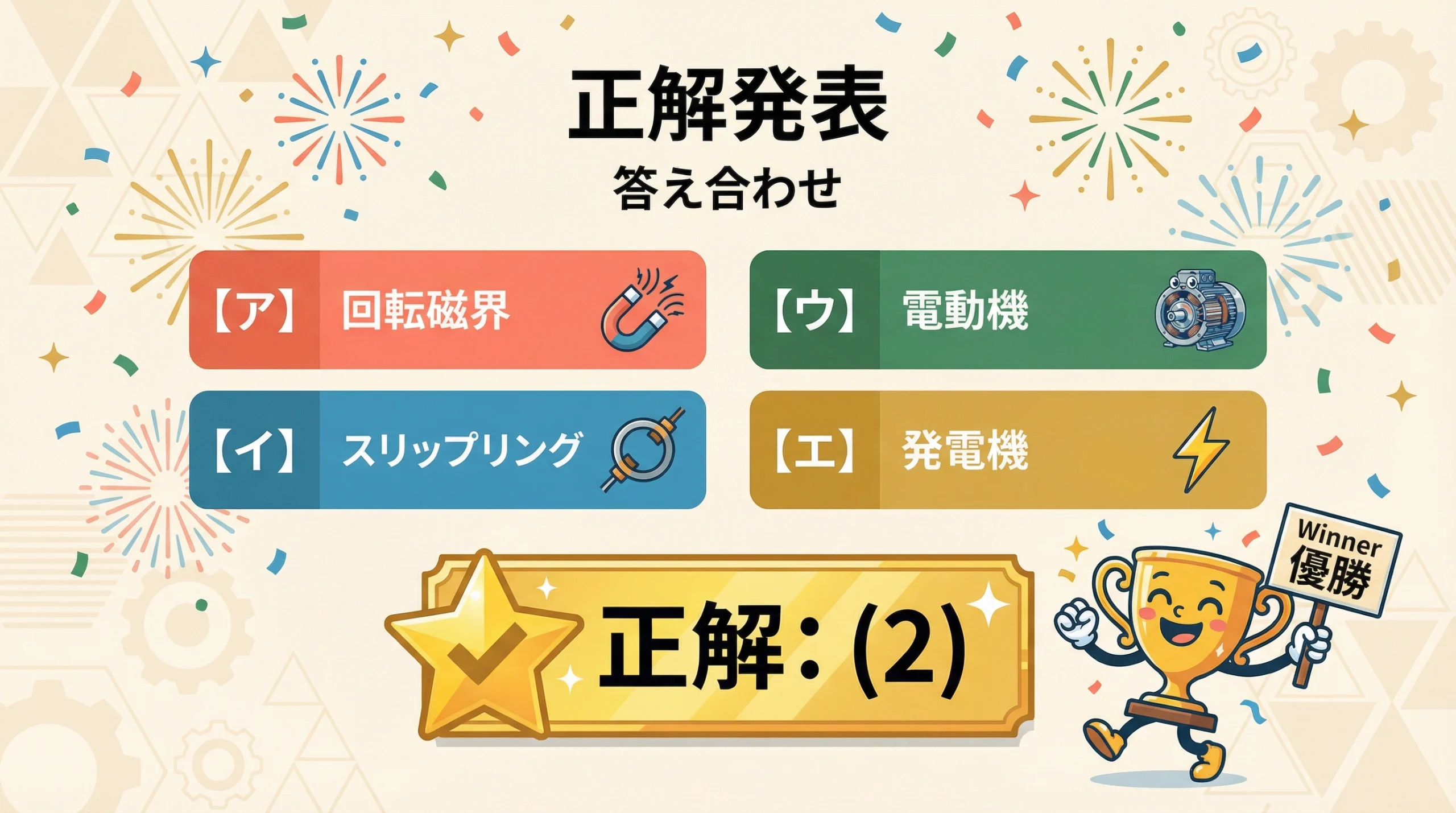

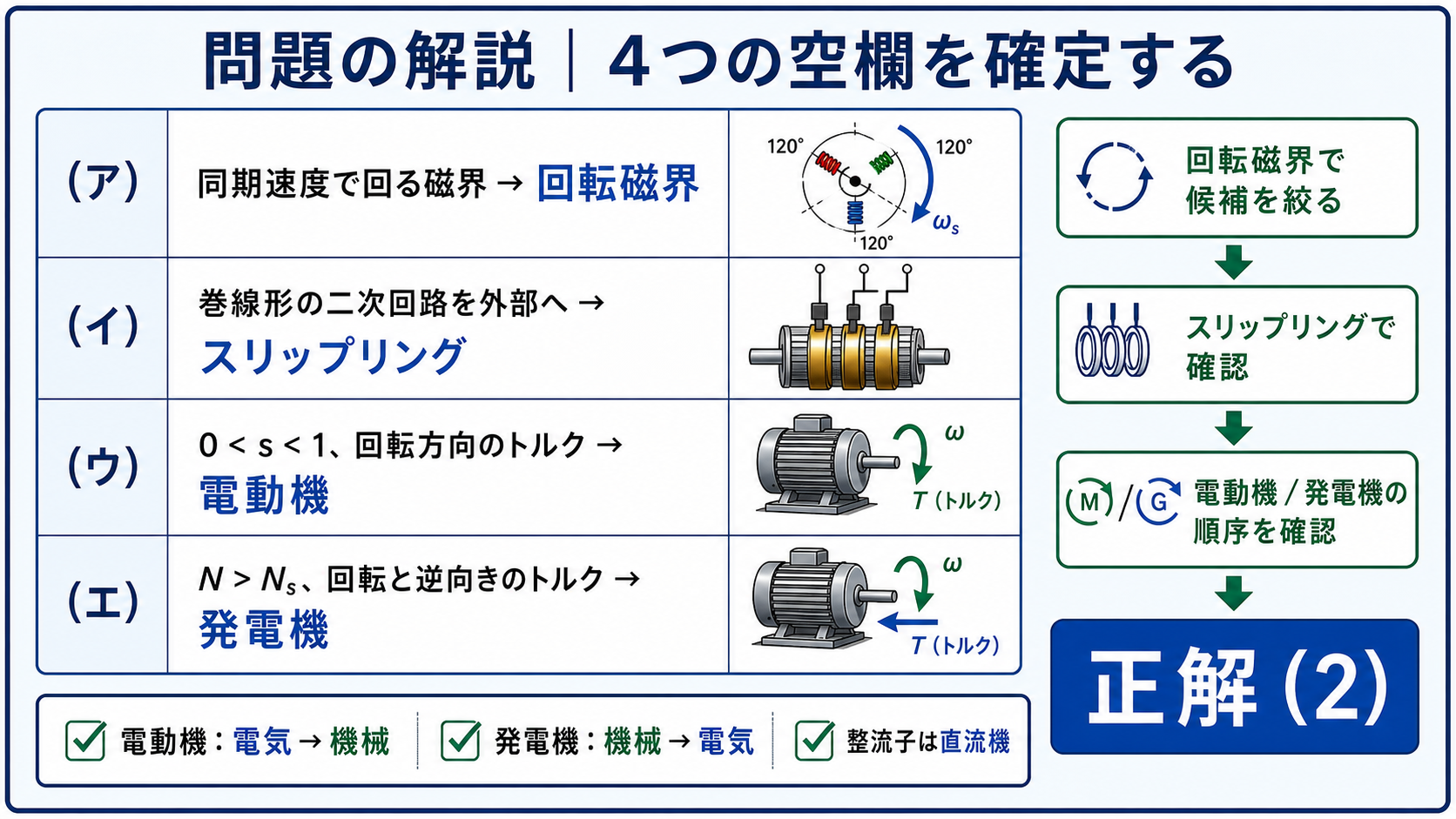

スライド10：正解発表
【スライド内容】
以上の解説をまとめると、各空欄に当てはまる語句は以下の通りです。
ア = 回転磁界（三相交流が作る回転する磁界）
イ = スリップリング（巻線形誘導機の二次抵抗制御用）
ウ = 電動機（0 < s < 1 で回転方向にトルク発生）
エ = 発電機（s < 0 で逆方向にトルク発生）
正解: (2)
皆さん、正解できましたか？

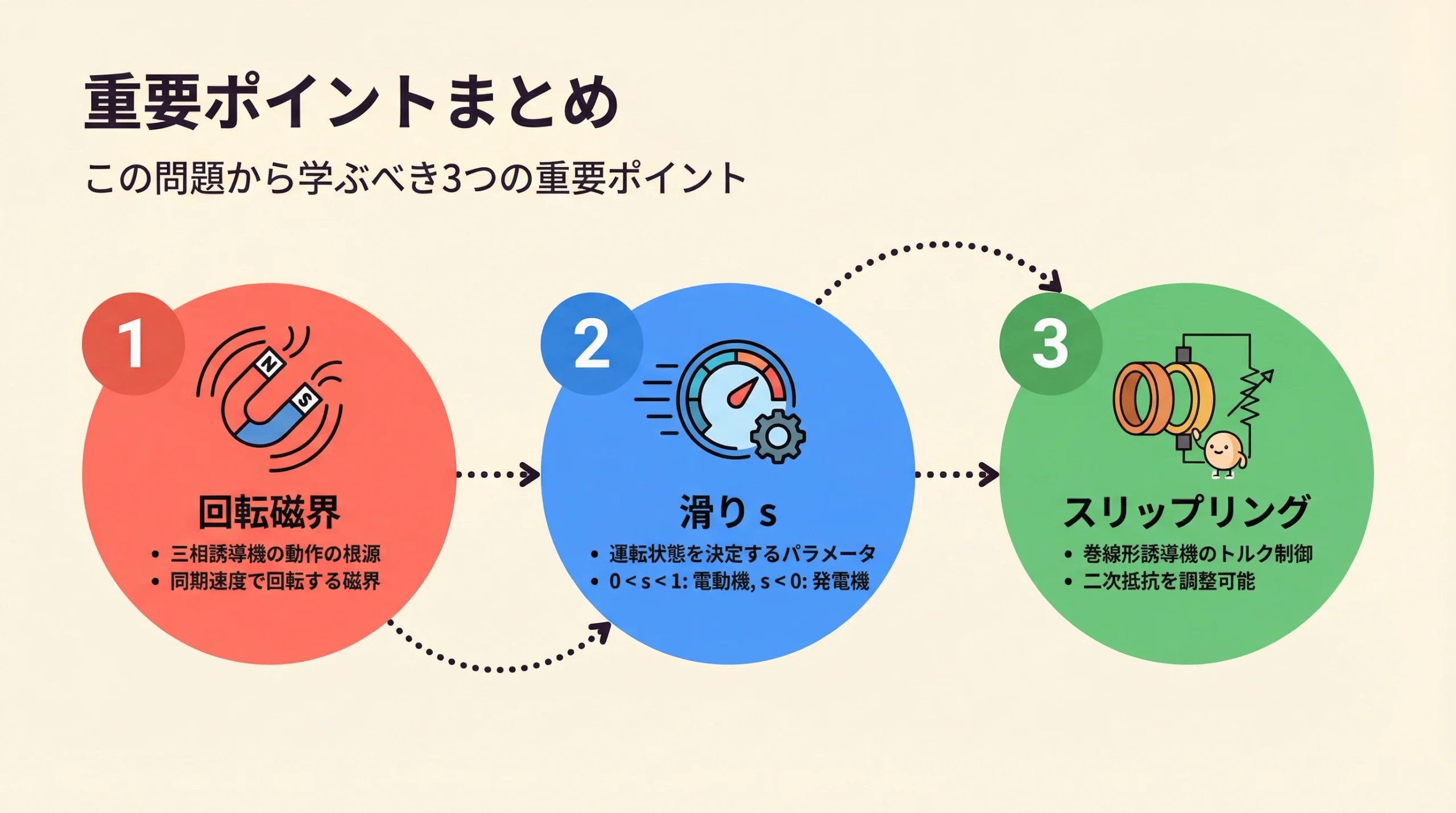

スライド11：重要ポイントまとめ
【スライド内容】
この問題から学ぶべき3つの重要ポイントを整理します。
ポイント1：回転磁界
三相誘導機の動作の根源。固定子に三相交流を流すことで同期速度の回転磁界が発生します。

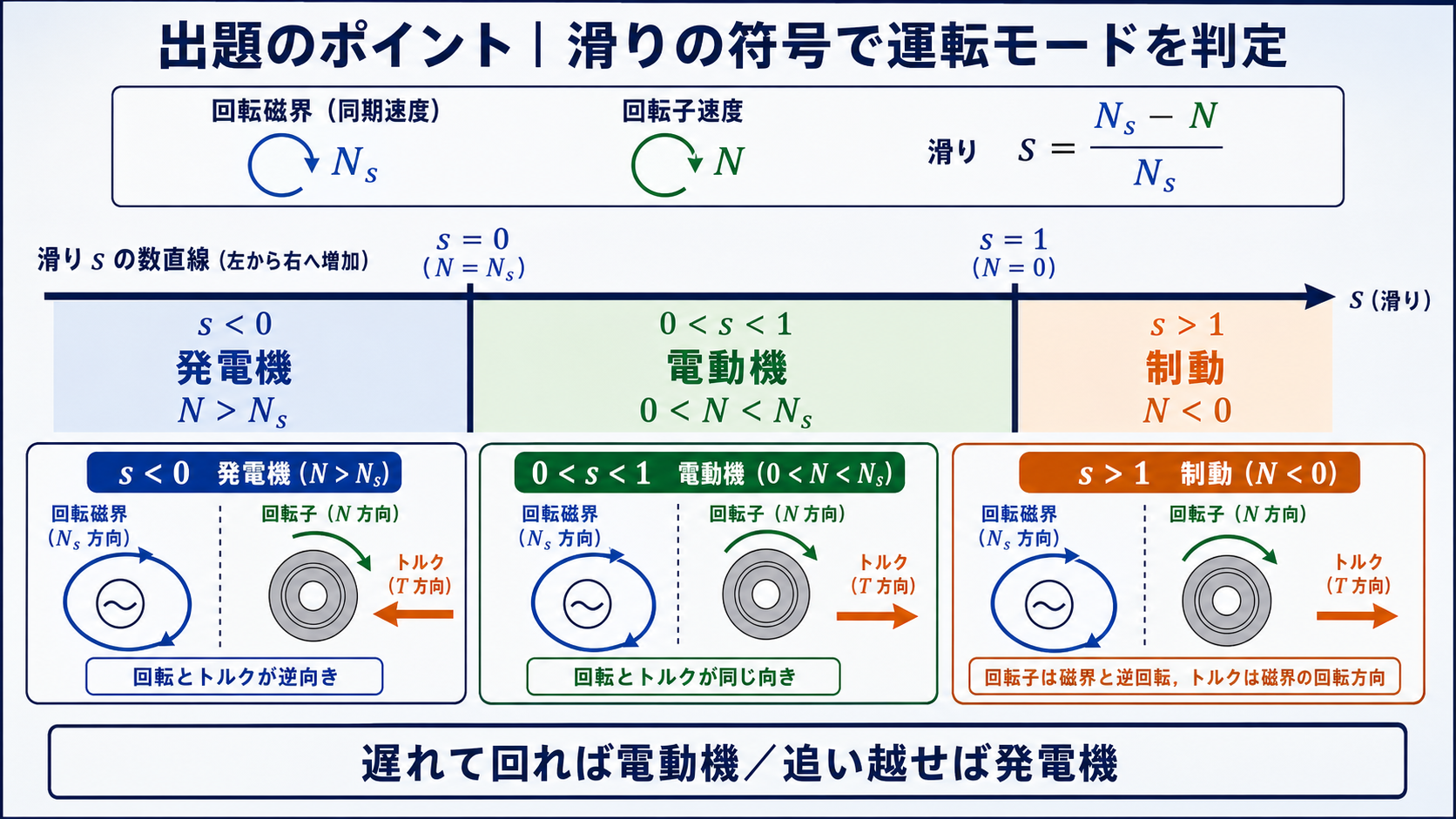

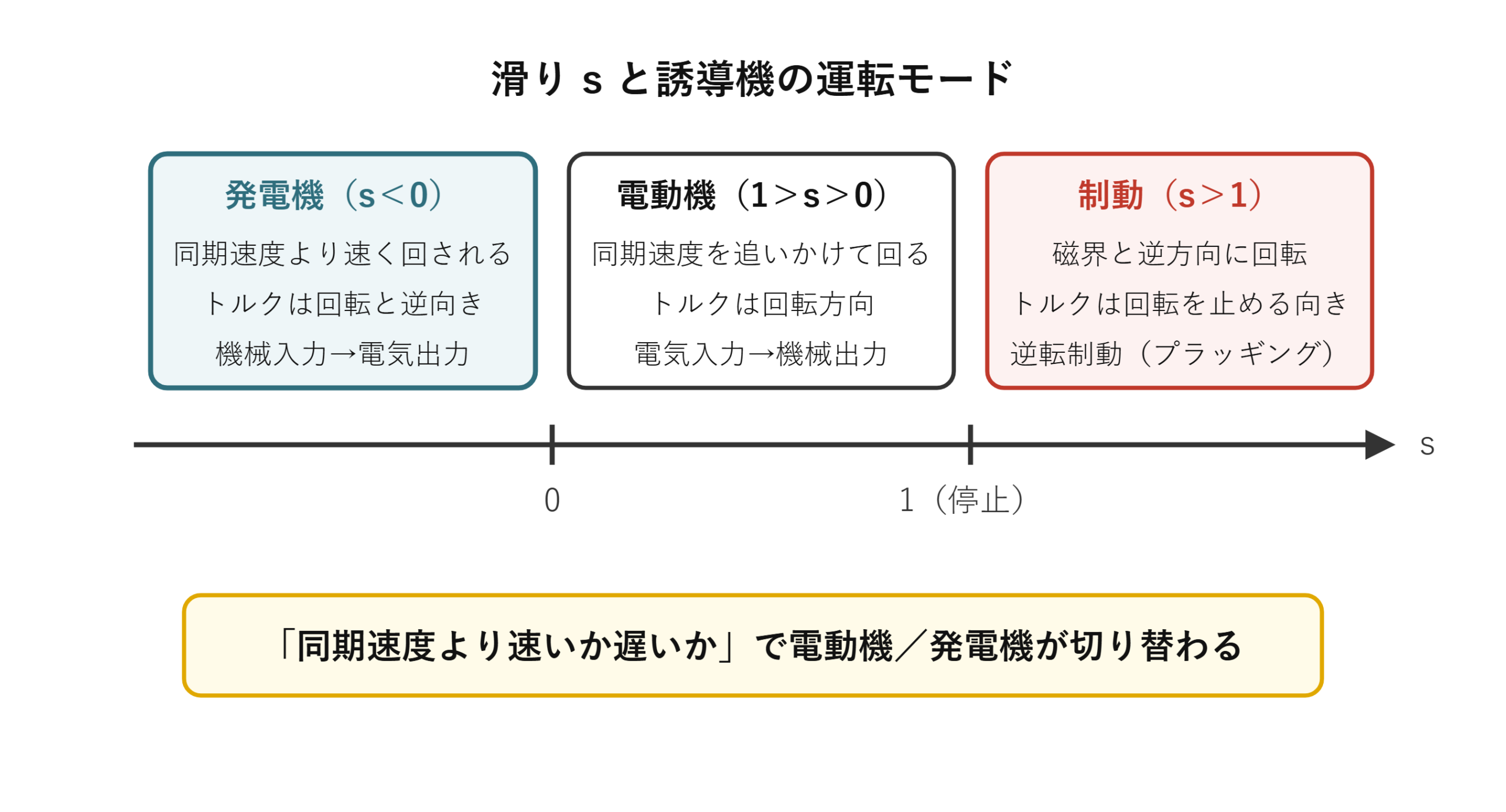

ポイント2：滑り(s)
運転状態（電動機/発電機）を決定する最重要パラメータ。0 < s < 1 で電動機、s < 0 で発電機として動作します。
ポイント3：スリップリング
巻線形誘導機では、スリップリングとブラシを使って二次抵抗を外部から制御し、トルク特性を調整します。
【詳細解説】
最後に、この問題から学ぶべき重要なポイントを3つにまとめました。この3点をしっかり押さえておけば、誘導機の基本問題はバッチリです。特に「滑り」の概念は、トルクの比例推移など、他の重要なテーマにも繋がっていきますので、確実にマスターしておきましょう。
スライド12：さらにステップアップ！
【スライド内容】
今回は三相誘導機の基本原理を学びました。理解をさらに深めるために、以下のテーマにも挑戦してみましょう。
- かご形誘導機と巻線形誘導機の構造の違い
- 誘導機のトルク-速度特性曲線
- 比例推移の原理と応用
- 誘導機の損失（銅損・鉄損・機械損）
これらのテーマを理解すれば、誘導機に関する問題は怖くありません！
お疲れ様でした！今回は、電験3種 機械 平成22年度 問3の解説を通じて、三相誘導機の基本原理を学びました。この記事が、あなたの学習の助けになれば幸いです。
今後も、電験合格に向けた有益な情報を発信していきますので、ぜひチェックしてください！
