【はじめに】誘導電動機の最重要テーマ「比例推移」は得意ですか？
こんにちは！電験職人です。今回は電験3種 機械科目の最重要テーマの一つである巻線形誘導電動機、特にその中でも受験生を悩ませる「比例推移」に関する平成20年度 問3を徹底解説していきます。
「トルクと滑りの関係がよくわからない…」「比例推移って言葉は知ってるけど、何がどうなるのか説明できない…」そんな悩みをお持ちではありませんか？
この記事では、スライド形式の豊富な図解を通して、まるで教科書を読むように、しかし教科書よりもずっと分かりやすく、誘導機の動作原理をゼロから解説します。この記事を読み終える頃には、誘導機問題への苦手意識が消え、得点源になっているはずです。それでは、一緒にマスターしていきましょう！
【問題】平成20年度 機械科目 問3 — 問題文と選択肢

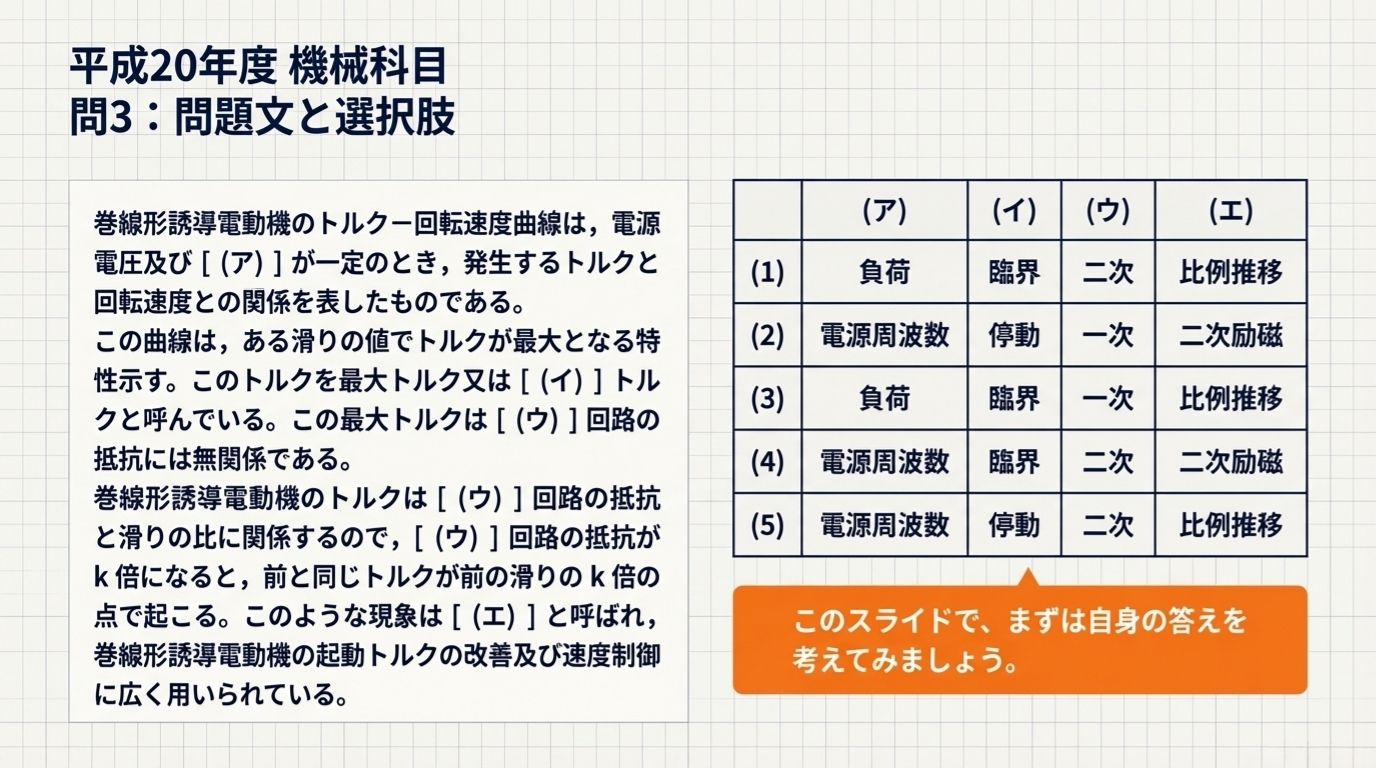

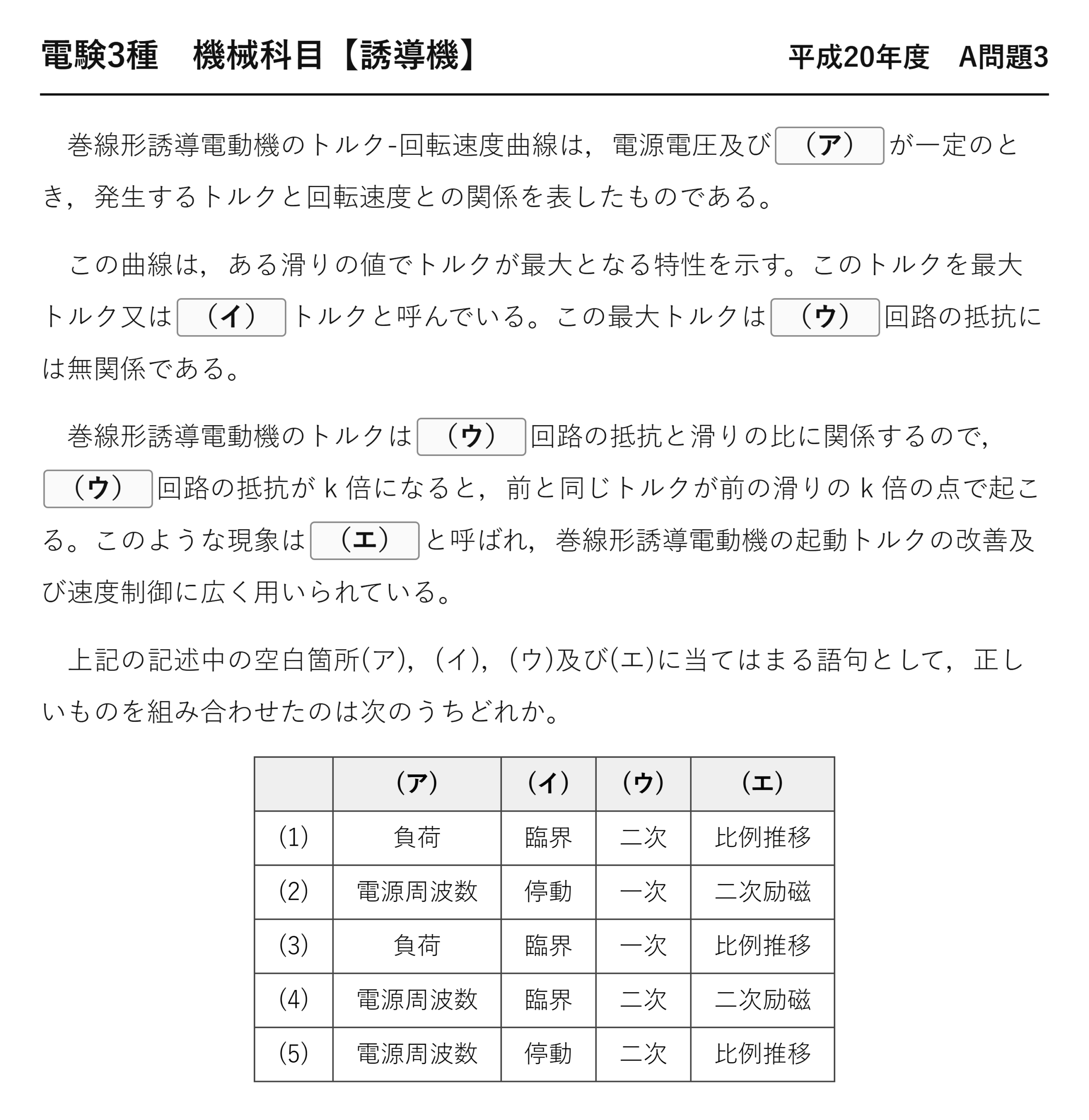

問題文（原文）
巻線形誘導電動機のトルクー回転速度曲線は，電源電圧及び[ (ア) ]が一定のとき，発生するトルクと回転速度との関係を表したものである。この曲線は，ある滑りの値でトルクが最大となる特性を示す。このトルクを最大トルク又は[ (イ) ]トルクと呼んでいる。この最大トルクは[ (ウ) ]回路の抵抗には無関係である。
巻線形誘導電動機のトルクは[ (ウ) ]回路の抵抗と滑りの比に関係するので，[ (ウ) ]回路の抵抗がk倍になると，前と同じトルクが前の滑りのk倍の点で起こる。このような現象は[ (エ) ]と呼ばれ，巻線形誘導電動機の起動トルクの改善及び速度制御に広く用いられている。
選択肢
| (ア) | (イ) | (ウ) | (エ) | |
|---|---|---|---|---|
| (1) | 負荷 | 臨界 | 二次 | 比例推移 |
| (2) | 電源周波数 | 停動 | 一次 | 二次励磁 |
| (3) | 負荷 | 臨界 | 一次 | 比例推移 |
| (4) | 電源周波数 | 臨界 | 二次 | 二次励磁 |
| (5) | 電源周波数 | 停動 | 二次 | 比例推移 |
まずはご自身の力で挑戦！
いきなり解説を読むのではなく、まずは上の選択肢から「これだ！」と思う答えを選んでみてください。自分の頭で考えることが、理解への一番の近道です。
【解説の鍵】トルク・滑り曲線（T-s曲線）を制する者が問題を制す

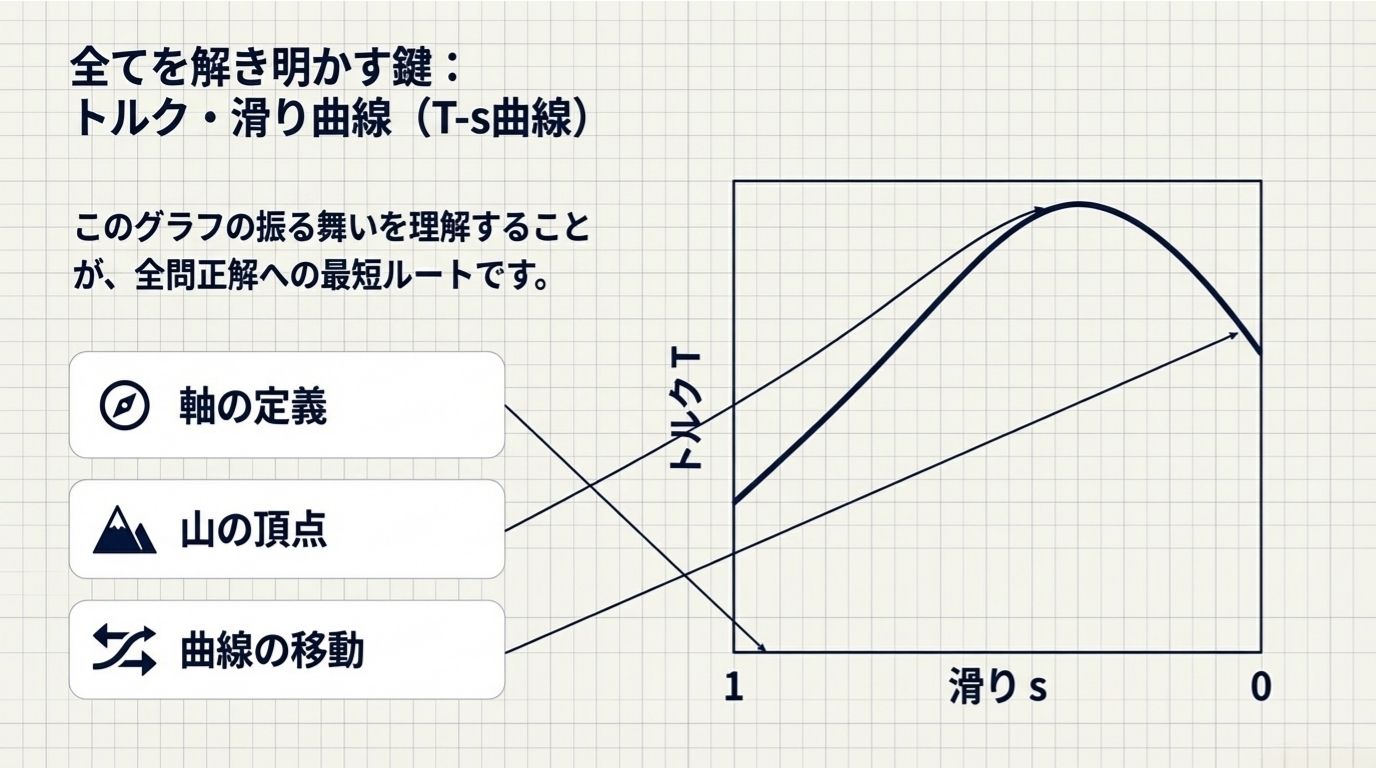

この問題を解くための心臓部、それがトルク・滑り曲線（T-s曲線）です。このグラフが一体何を表しているのか、そしてどんな振る舞いをするのかを理解すれば、問題の空欄は自ずと埋まっていきます。
この後の解説では、以下の3つのポイントに沿ってT-s曲線を解剖していきます。
- ① 軸の定義：縦軸と横軸が何を表すのか？
- ② 山の頂点：グラフのピークが意味するものは？
- ③ 曲線の移動：ある条件でグラフがどう変化するのか？
【空欄(ア)の解説】トルク曲線の形を決める大前提「電源周波数」

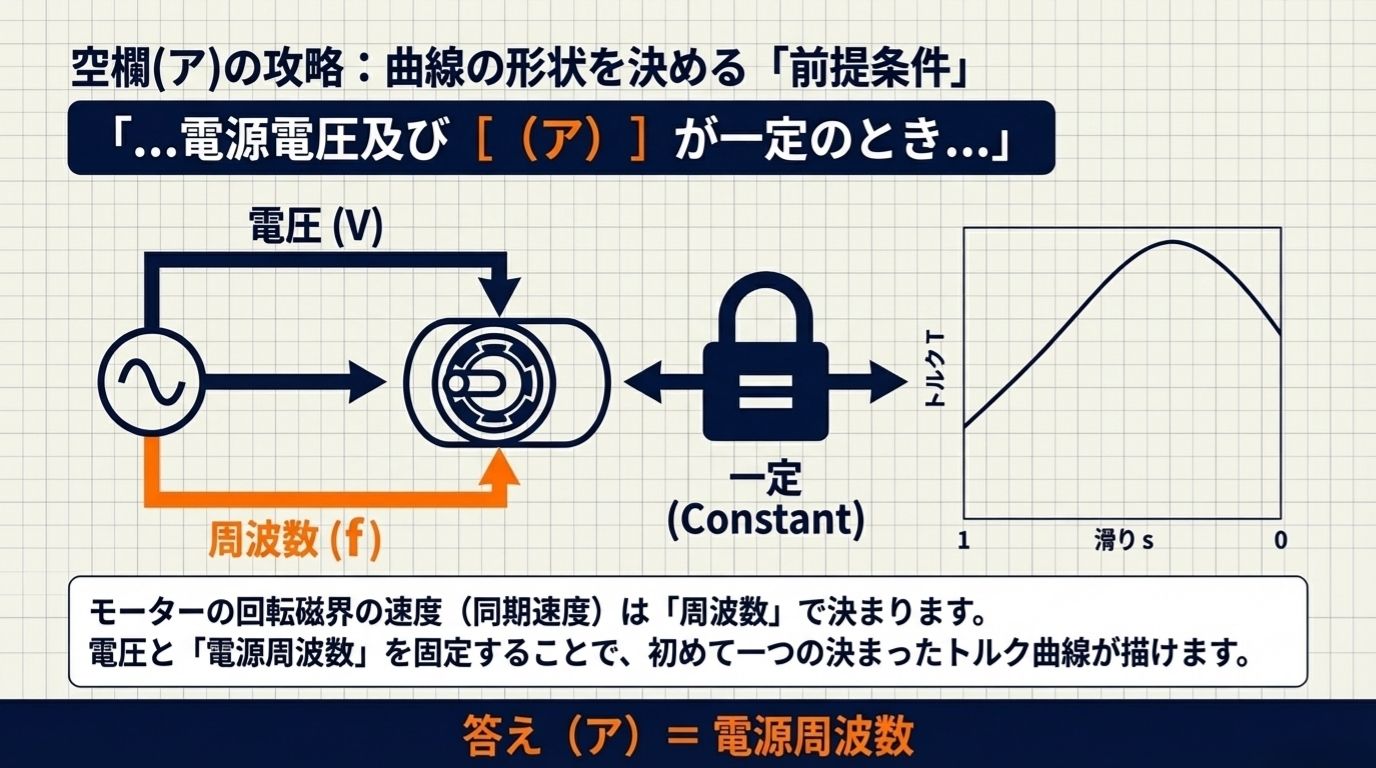

問題文の冒頭、「電源電圧及び [ (ア) ] が一定のとき…」とありますね。これは、T-s曲線を描く上での前提条件を示しています。
誘導電動機は、固定子に交流電圧をかけることで回転磁界を発生させ、その力で回転子が回ります。このとき、回転磁界の速度（同期速度
\( N_s \)）を決めるのが電源の周波数です。同期速度は次の式で表されます。
ここで、
- \( f \)：電源周波数 [Hz]
- \( p \)：極数
つまり、特定の「形」をしたT-s曲線を描くためには、「電圧」と「周波数」という2つの要素を固定（一定に）してあげる必要があるのです。したがって、空欄(ア)に入るのは「電源周波数」となります。
答え
(ア) ＝ 電源周波数
【空欄(イ)の解説】モーターが耐えられる限界点「停動トルク」

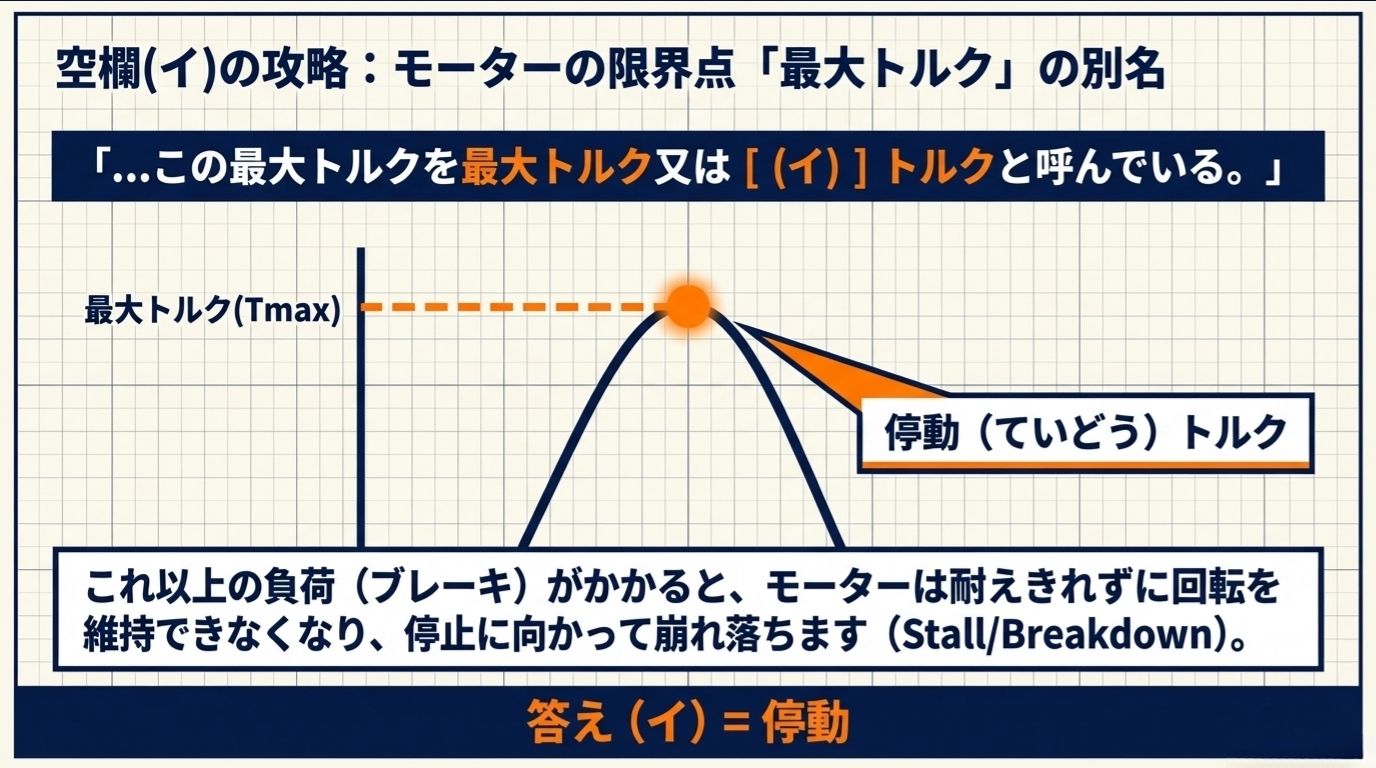

T-s曲線の「山の頂点」、これはモーターが発生できる最大のトルク、すなわち最大トルク（
\( T_{max} \)）を示します。この最大トルクには別名があります。
もしモーターに最大トルク以上の負荷（ブレーキをかけるような力）がかかったらどうなるでしょうか？モーターは回転を維持できなくなり、やがて失速して停止してしまいます。この「停止（Stall / Breakdown）に向かわせる」トルクであることから、最大トルクは「停動（ていどう）トルク」とも呼ばれます。
答え
(イ) ＝ 停動
【空欄(ウ)の解説】外部から抵抗を調整できる「二次回路」
問題文は「最大トルクは [ (ウ) ] 回路の抵抗には無関係である」と続きます。ここで問われているのは、誘導電動機の「一次回路」と「二次回路」のどちらか、ということです。
| 回路 | 対応する部位 | 外部からの調整 |
|---|---|---|
| 一次回路 | 固定子（Stator） | 不可 |
| 二次回路 | 回転子（Rotor） | 可能（スリップリング経由） |
この問題の主役である「巻線形」誘導電動機の最大の特徴は、スリップリングという機構を介して、回転子（二次回路）に外部から抵抗を接続・調整できる点にあります。一方で、固定子（一次回路）の抵抗は内部に固定されており、外部から変えることはできません。
そして重要な知識として、最大トルクの大きさは、二次回路の抵抗を変えても変化しません。（変化するのは、最大トルクが発生する滑りの値です。これは次の(エ)で解説します）。
答え
(ウ) ＝ 二次
【空欄(エ)の解説】最重要知識！「比例推移」とは何か？
いよいよ最重要キーワードの登場です。問題文の「…[ (ウ) ] 回路の抵抗がk倍になると，前と同じトルクが前の滑りのk倍の点で起こる。このような現象は [ (エ) ] と呼ばれ…」という部分。

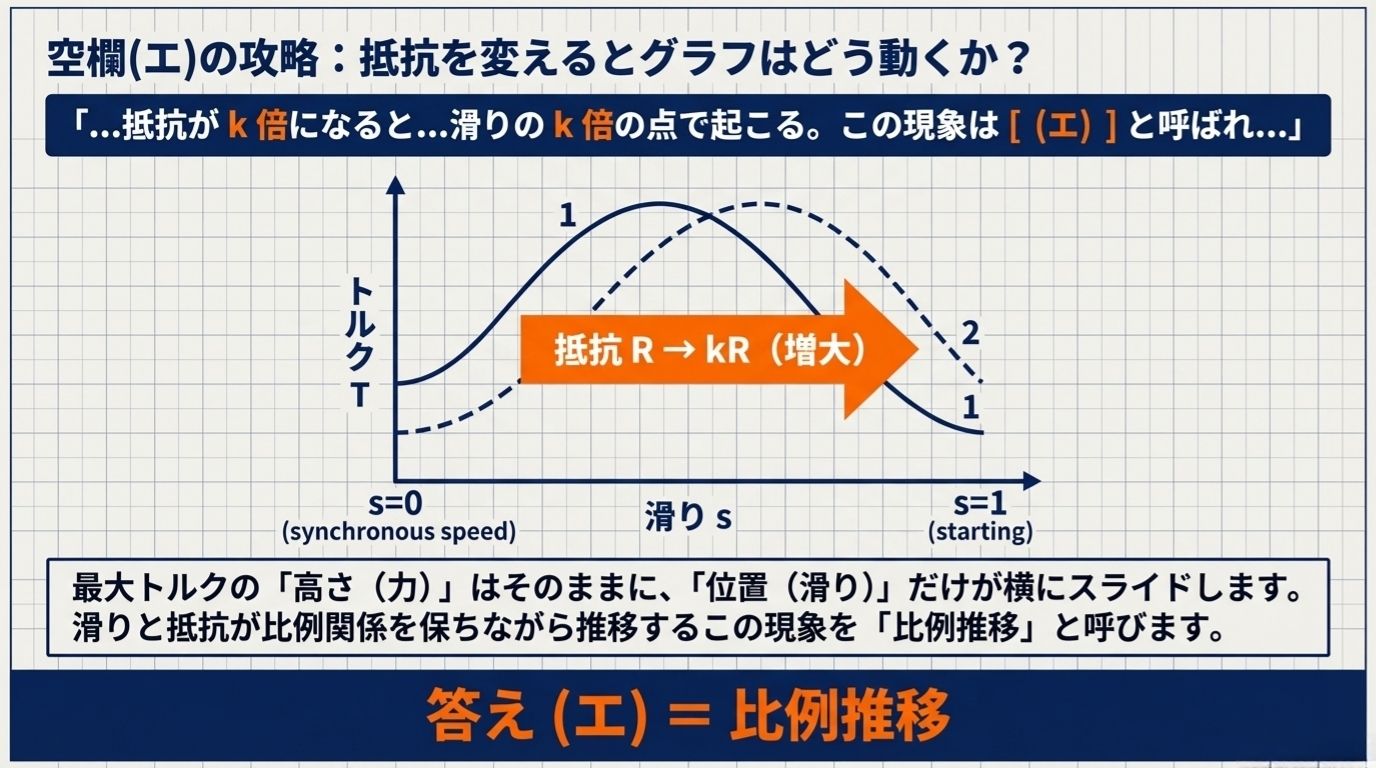

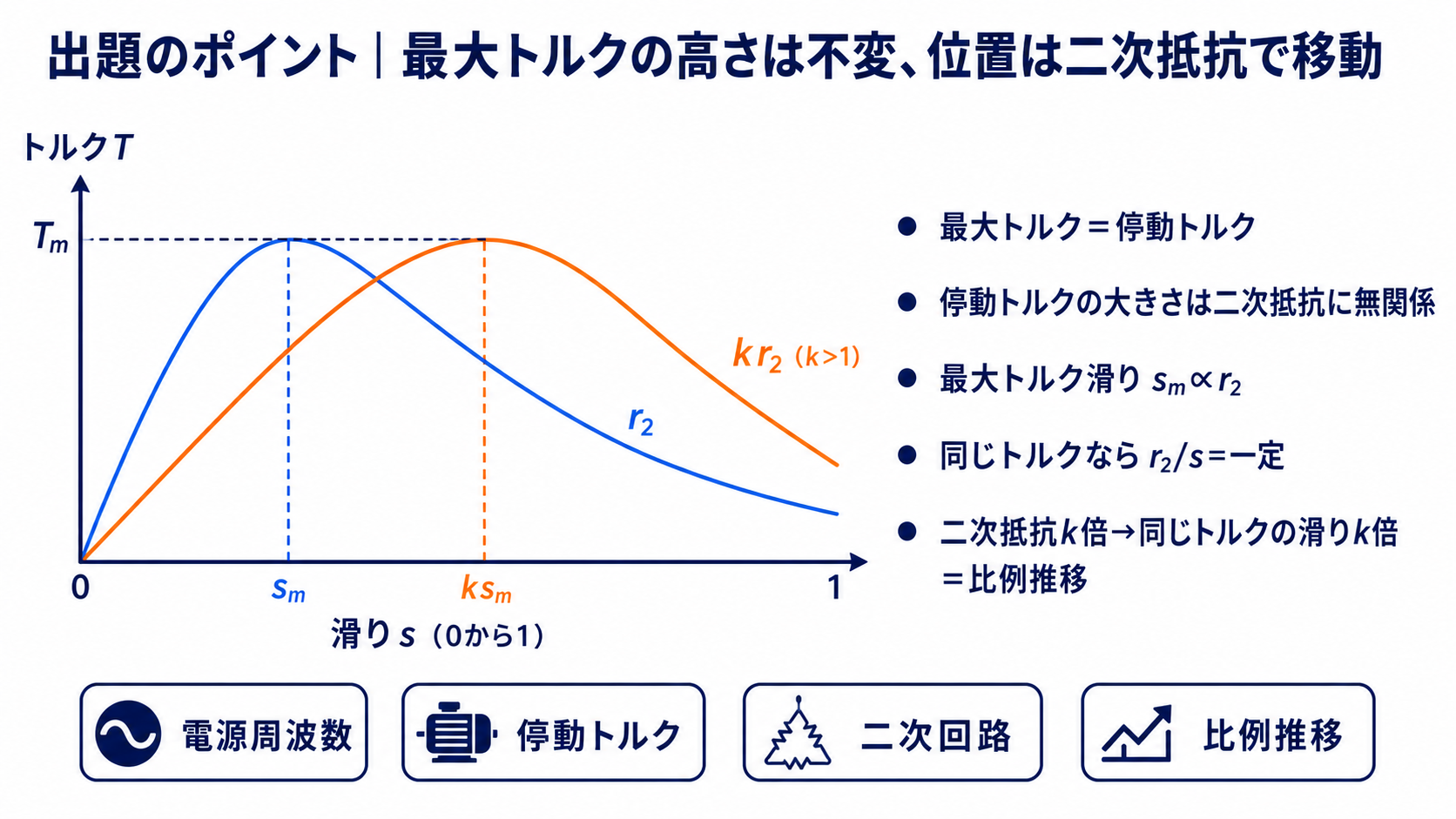

二次抵抗を大きくすると、T-s曲線は最大トルクの高さを変えずに、滑りが大きい方（グラフの右側）へ平行移動します。このとき、「あるトルクを発生する滑り」と「二次抵抗」の値が比例関係を保ちながら推移（スライド）していくことから、この現象を「比例推移」と呼びます。
比例推移の数式的根拠
誘導電動機のトルクは、近似的に次の式で表されます。
ここで重要なのは、トルク
\( T \)が
\( R_2 / s \)という比の値に依存するという点です。

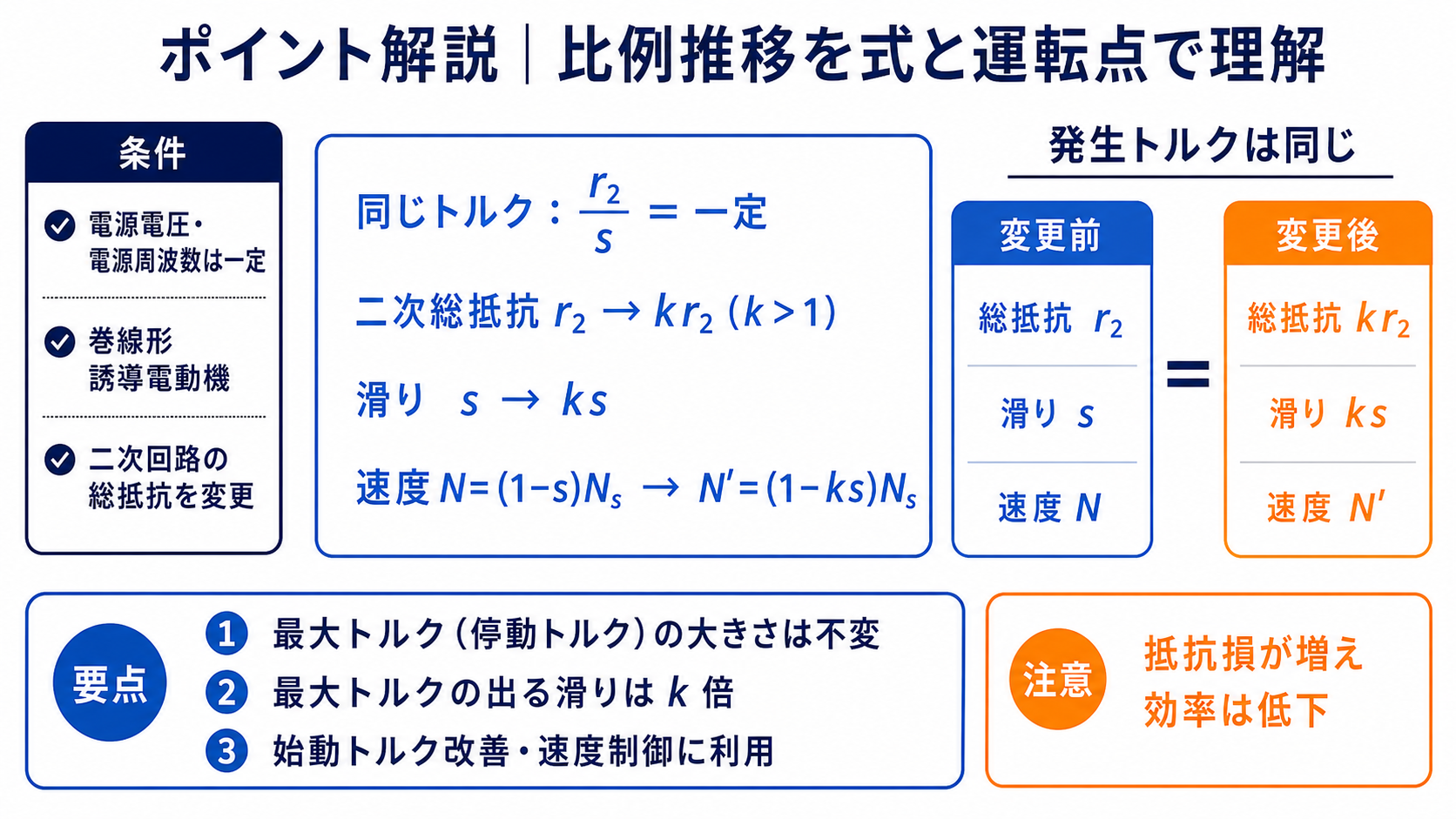

つまり、二次抵抗
\( R_2 \)をk倍にしたとき、同じトルクを維持するには滑り
\( s \)もk倍にする必要があります。これが比例推移の本質です。

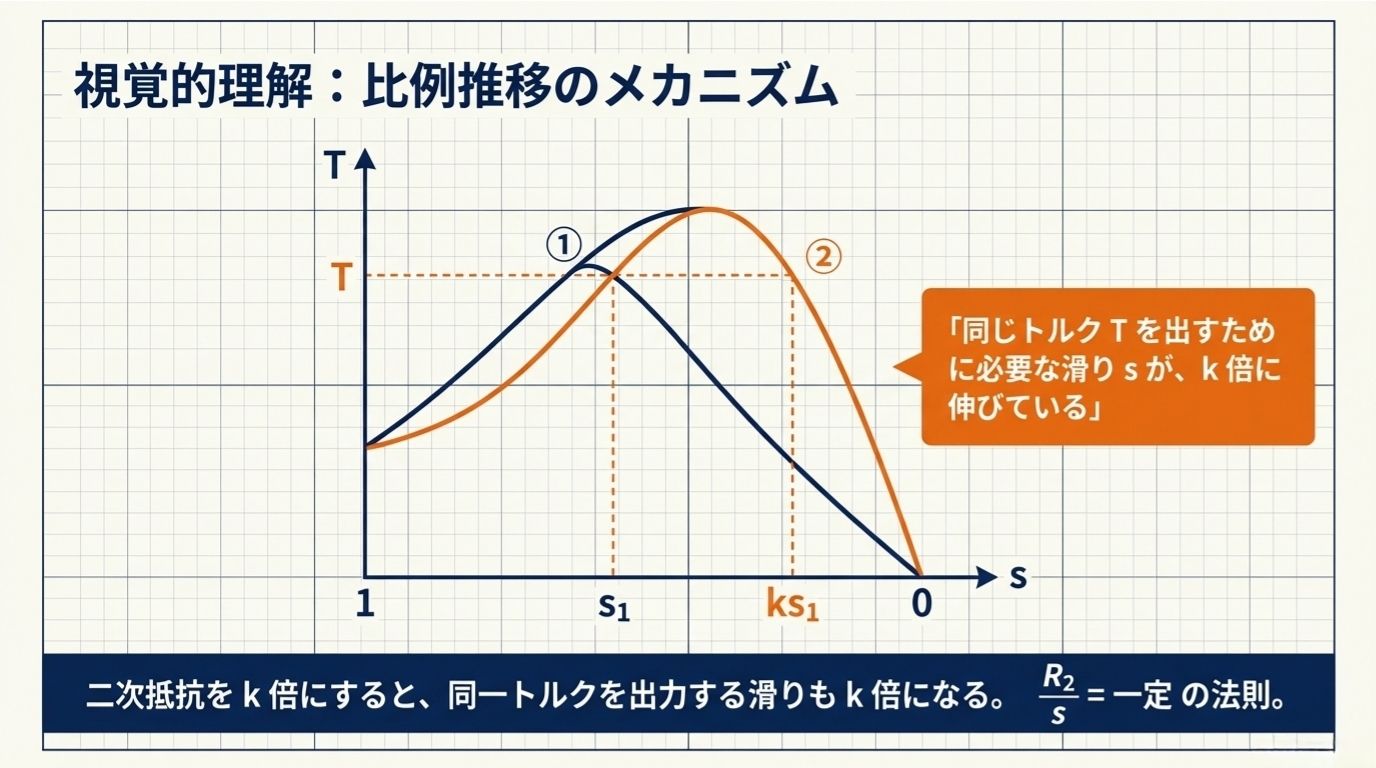

上の図が比例推移を視覚的に表したものです。二次抵抗をk倍（曲線②）にすると、元の曲線①と同じトルクTを発生させるのに必要な滑りが、
\( s_1 \)から
\( k s_1 \)へとk倍になっているのが分かりますね。
答え
(エ) ＝ 比例推移

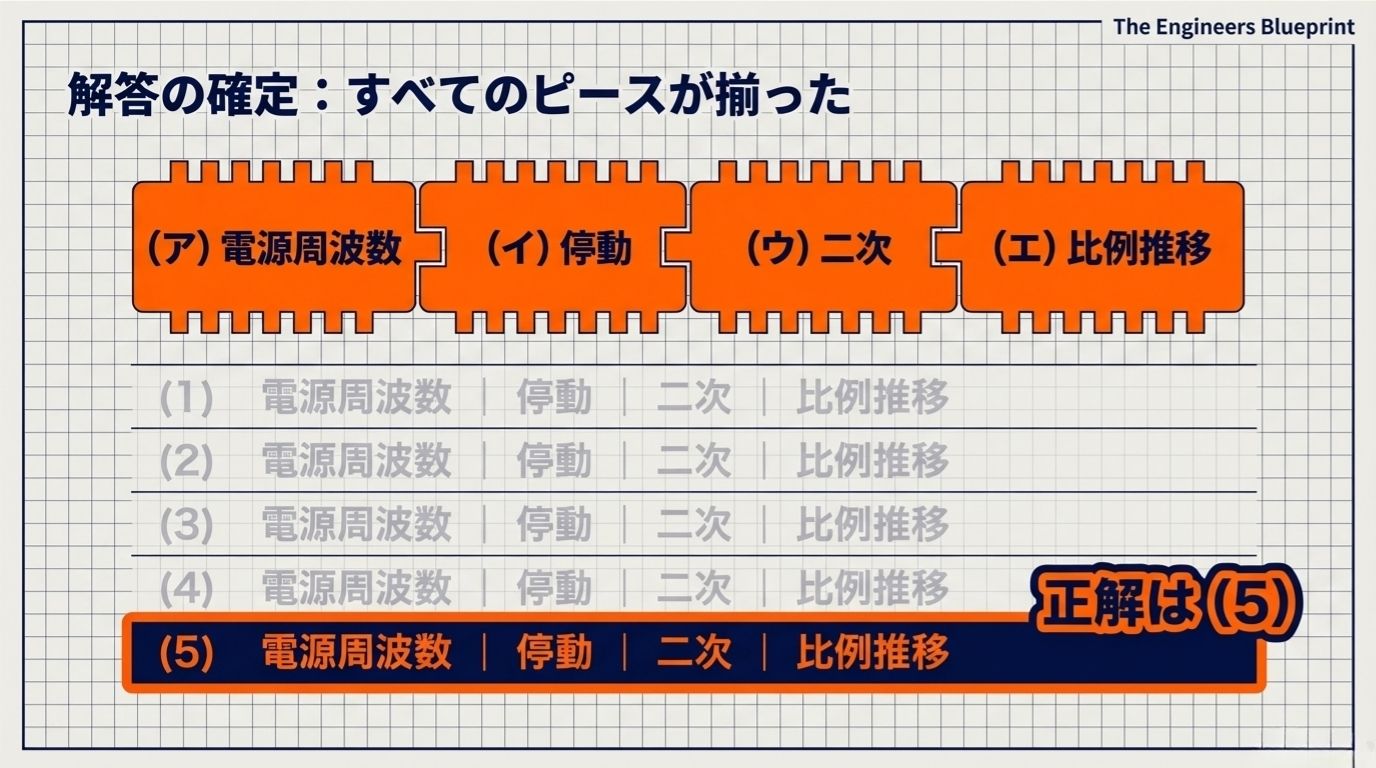

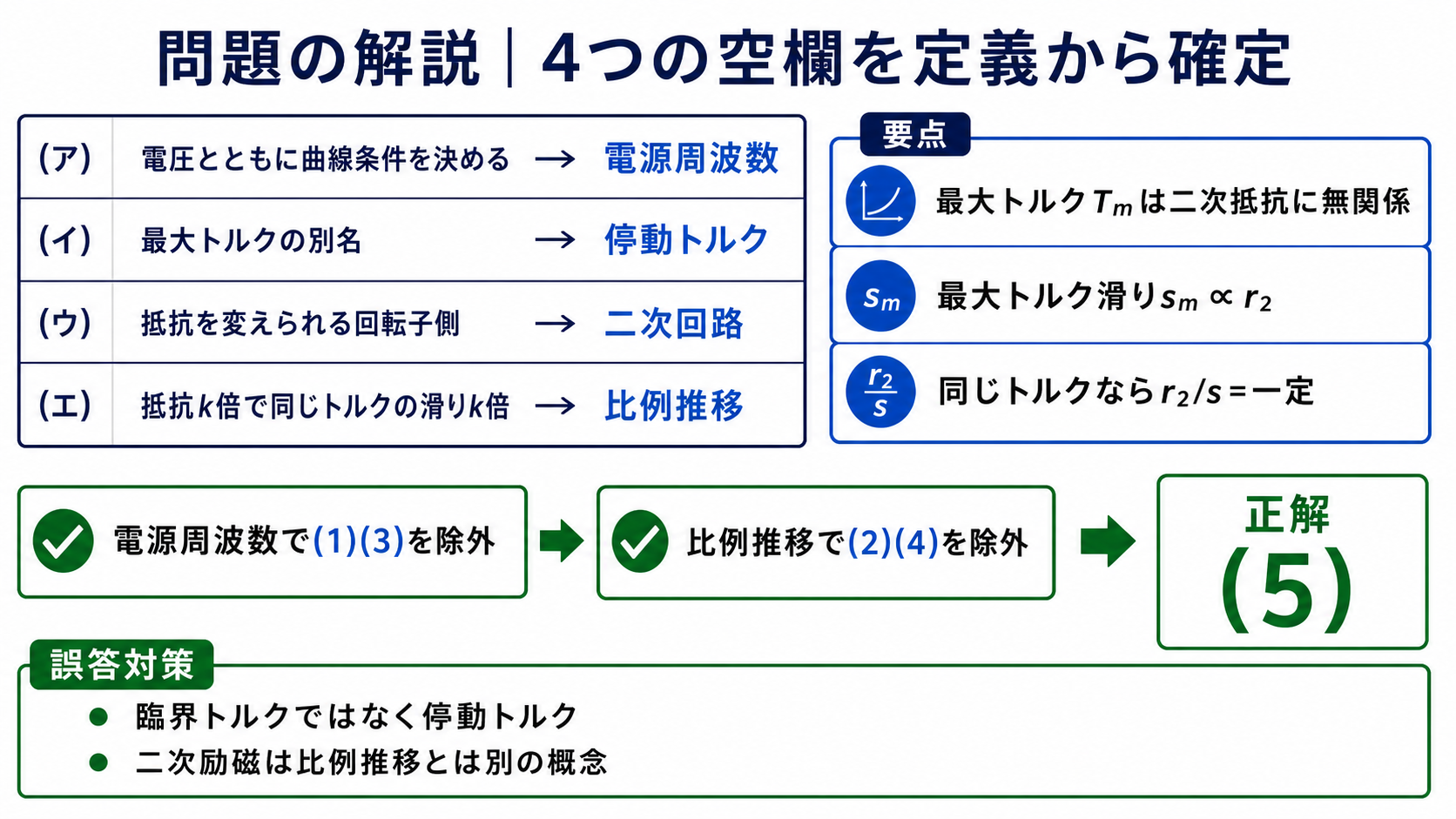

【解答の確定】すべてのピースが揃った！正解は選択肢(5)
これまでの解説で、すべての空欄が埋まりました。
| 空欄 | 答え | キーワード |
|---|---|---|
| (ア) | 電源周波数 | 同期速度を決める要素 |
| (イ) | 停動 | 最大トルクの別名（Stall Torque） |
| (ウ) | 二次 | スリップリングで外部調整できる回路 |
| (エ) | 比例推移 | R₂/s = 一定 の法則 |
正解
選択肢 (5)：電源周波数 ｜ 停動 ｜ 二次 ｜ 比例推移
【実践的意義】なぜ「比例推移」が現場で重要なのか？
最後に、なぜこの「比例推移」が実用上とても重要なのかを見ていきましょう。主に2つの大きなメリットがあります。

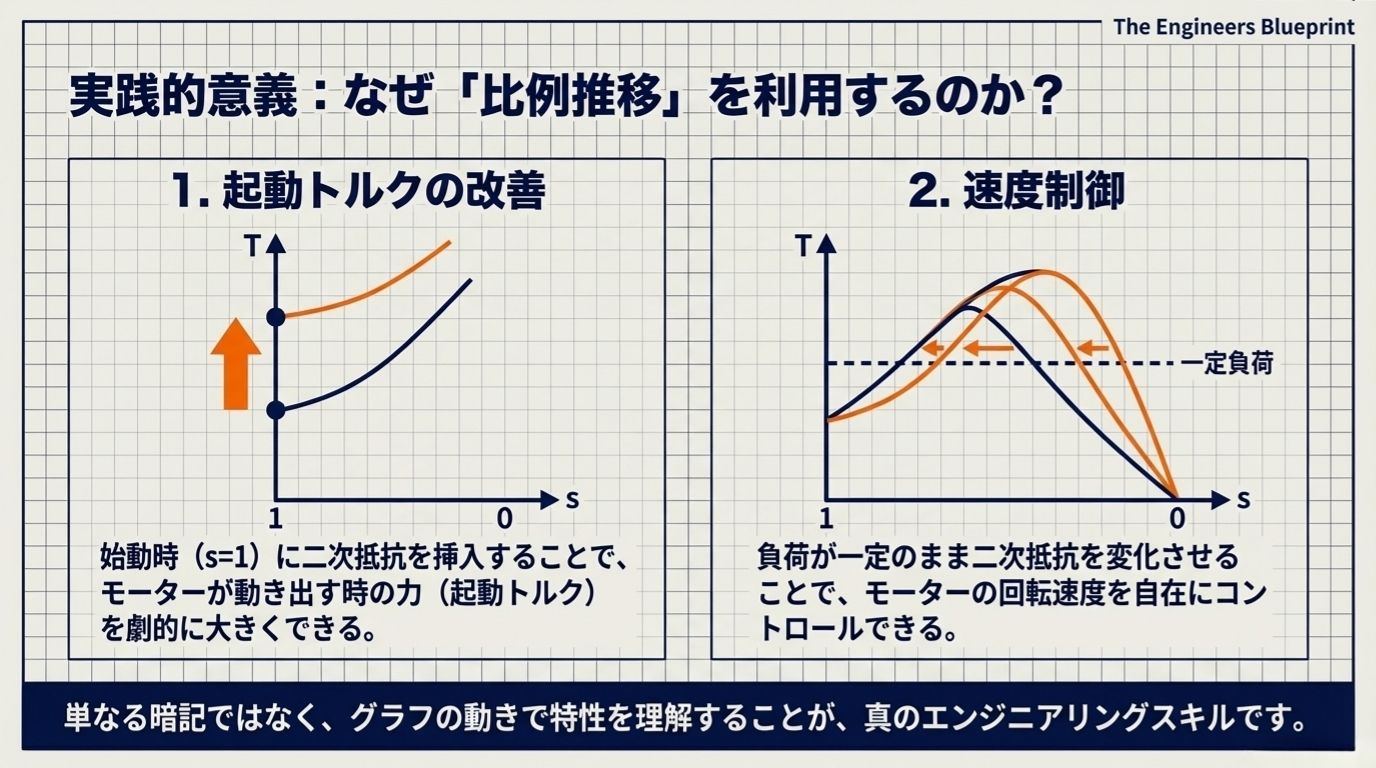

応用①：起動トルクの改善
モーターが停止している状態（始動時）は、滑り
\( s = 1 \)です。通常のT-s曲線では、始動時のトルクは最大トルクよりも小さくなっています。ここで二次抵抗を大きくして比例推移を起こし、T-s曲線の山を
\( s = 1 \)の近くに移動させることで、始動時のトルクを劇的に大きくすることができます。これにより、重い負荷がついた状態でもスムーズに始動させることが可能になります。
応用②：速度制御
負荷の大きさが一定のとき、二次抵抗の大きさを変えると、T-s曲線が左右にスライドします。これにより、負荷と曲線が交わる運転点の滑りが変化し、結果としてモーターの回転速度を自由にコントロールできるようになります。ただし、この方法では二次抵抗に電力が消費されるため、効率が低下するというデメリットもあります。
エンジニアとしての視点
単なる暗記ではなく、グラフの動きで特性を理解することが、真のエンジニアリングスキルです。比例推移は試験知識であると同時に、実際の産業機械の設計・運用に欠かせない重要な概念です。
【まとめ】巻線形誘導電動機と比例推移の要点
今回は電験3種 機械 平成20年度 問3を通して、巻線形誘導電動機の基本特性と比例推移について解説しました。ポイントをもう一度おさらいしましょう。
- T-s曲線は電源電圧と電源周波数が一定の条件で描かれる
- 最大トルクは別名停動トルクとも呼ばれる（Stall/Breakdown Torque）
- 最大トルクの大きさは二次抵抗の値に影響されない
- 二次抵抗をk倍にすると、同じトルクを出す滑りもk倍になる（比例推移）
- 比例推移は起動トルクの改善や速度制御に応用される
- 比例推移の本質は \( R_2 / s = \text{一定} \) という比例関係
これらの知識を、ぜひご自身のものにしてください。最後までお読みいただき、ありがとうございました！
