こんにちは！今回は電験3種・機械科目の平成22年度 問6「各種回転機の特徴」について、わかりやすく解説していきます。変圧器、誘導機、直流機、同期機といった主要な電気機器の分類は、機械科目の基本であり、非常によく出題されるテーマです。この記事とスライドで、それぞれの特徴と見分け方をマスターしましょう！
スライド1：表紙
【スライド内容】
- タイトル：各種回転機の特徴
- サブタイトル：電験3種 機械科目 平成22年度 問6
【詳細解説】
今回のテーマは「各種回転機の特徴」です。電験3種の機械科目では、それぞれの電気機器の原理や構造、特性を正確に理解しているかが問われます。この問題を通して、知識を整理していきましょう。

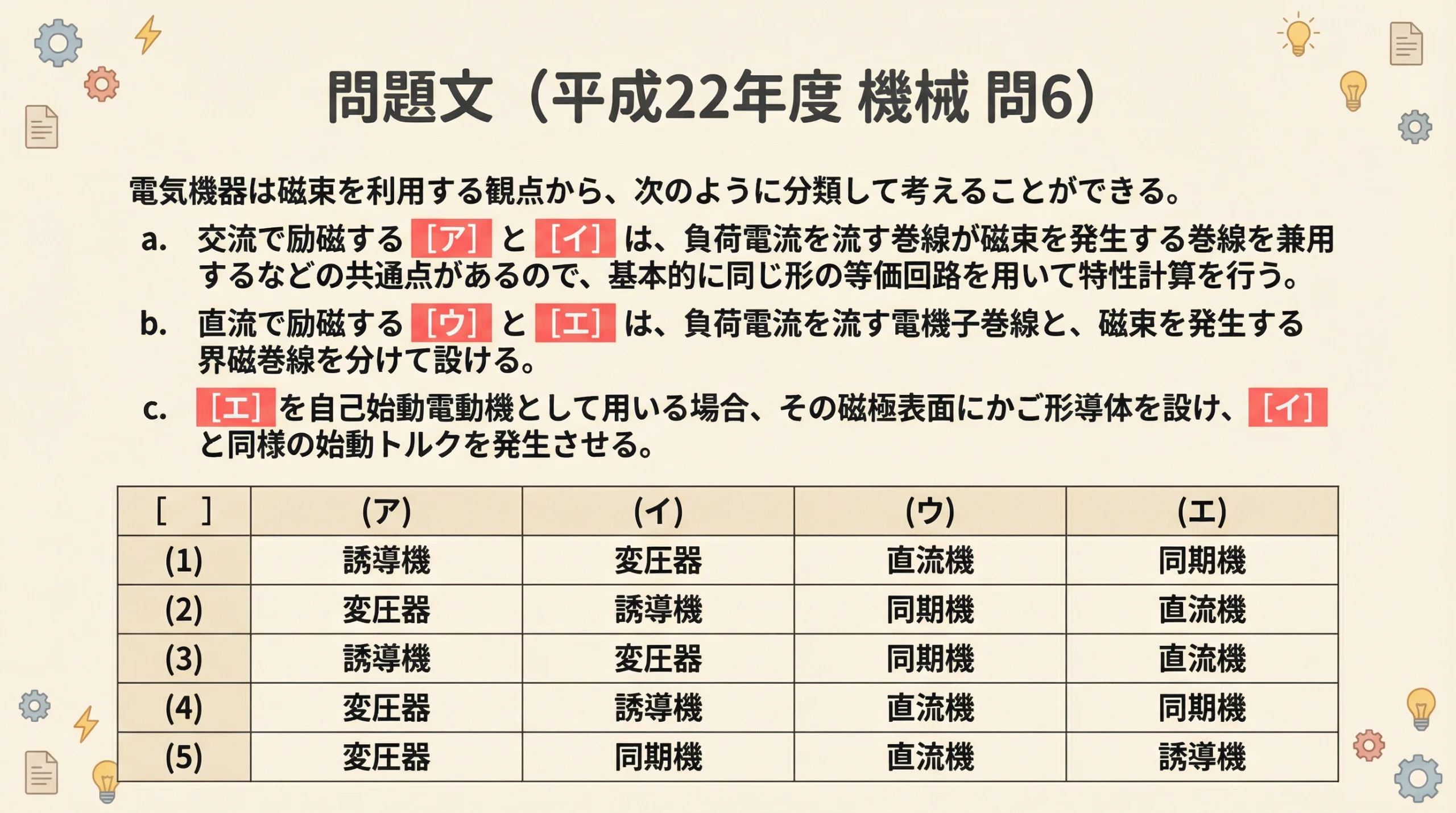

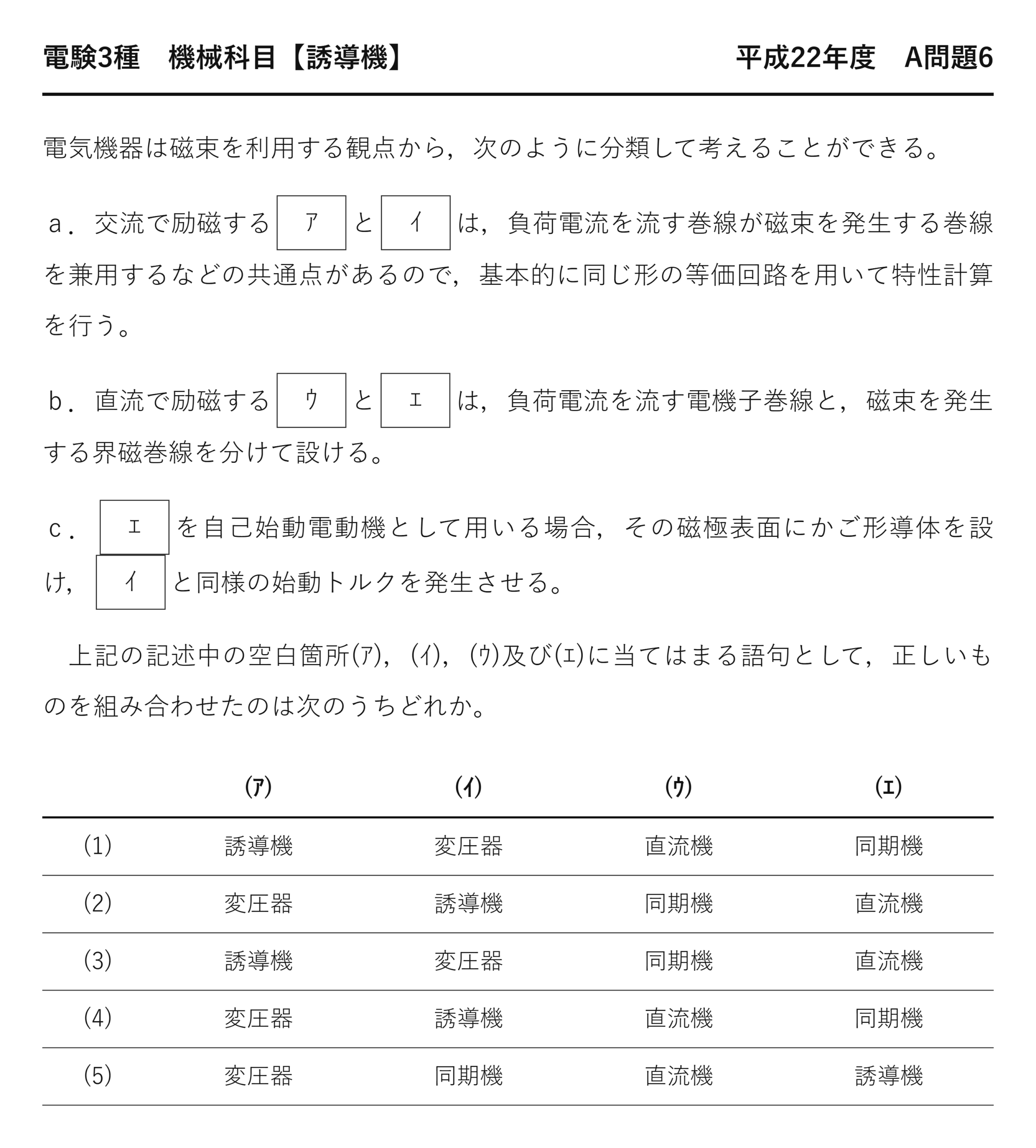

スライド2：問題文（平成22年度 機械 問6）
【スライド内容（問題文）】
電気機器は磁束を利用する観点から、次のように分類して考えることができる。
a. 交流で励磁する [ア] と [イ] は、負荷電流を流す巻線が磁束を発生する巻線を兼用するなどの共通点があるので、基本的に同じ形の等価回路を用いて特性計算を行う。
b. 直流で励磁する [ウ] と [エ] は、負荷電流を流す電機子巻線と、磁束を発生する界磁巻線を分けて設ける。
c. [エ] を自己始動電動機として用いる場合、その磁極表面にかご形導体を設け、[イ] と同様の始動トルクを発生させる。
上記の記述中の空白箇所(ア)、(イ)、(ウ)及び(エ)に当てはまる語句として、正しいものを組み合わせたのは次のうちどれか。
| (ア) | (イ) | (ウ) | (エ) | |
|---|---|---|---|---|
| (1) | 誘導機 | 変圧器 | 直流機 | 同期機 |
| (2) | 変圧器 | 誘導機 | 同期機 | 直流機 |
| (3) | 誘導機 | 変圧器 | 同期機 | 直流機 |
| (4) ← 正解 | 変圧器 | 誘導機 | 直流機 | 同期機 |
| (5) | 変圧器 | 同期機 | 直流機 | 誘導機 |
【詳細解説】
まずは問題文をじっくり読み解きましょう。この問題は、電気機器を「励磁方式」という観点で分類し、それぞれの特徴を正しく理解しているかを問う知識問題です。ポイントは(a), (b), (c)の3つの条件文です。

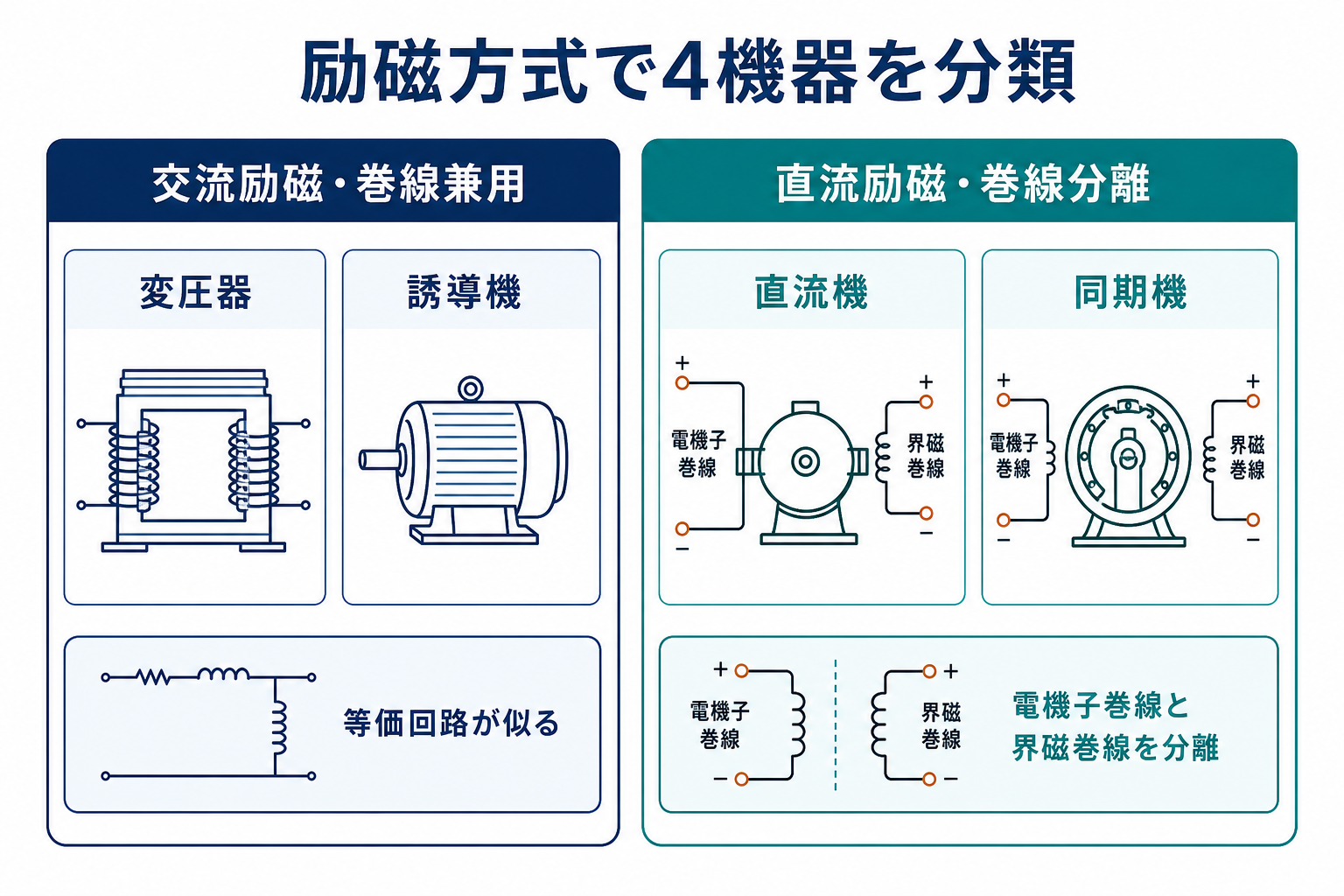

スライド3：電気機器を「励磁方式」で分類しよう！
【スライド内容】
- 交流で励磁するグループ：変圧器、誘導機 → 巻線が兼用
- 直流で励磁するグループ：直流機、同期機 → 巻線が分離
【詳細解説】
この問題の最大のポイントは、電気機器を「励磁方式」、つまり「どうやって磁束を作るか」で分類することです。
交流で励磁するグループには変圧器と誘導機が該当します。これらの機器は、負荷電流を流すための巻線が、磁束を発生させる役割も兼用しているという大きな共通点があります。
直流で励磁するグループには直流機と同期機が該当します。こちらは、負荷電流が流れる「電機子巻線」と、磁束を発生させるための「界磁巻線」が分離しているのが特徴です。

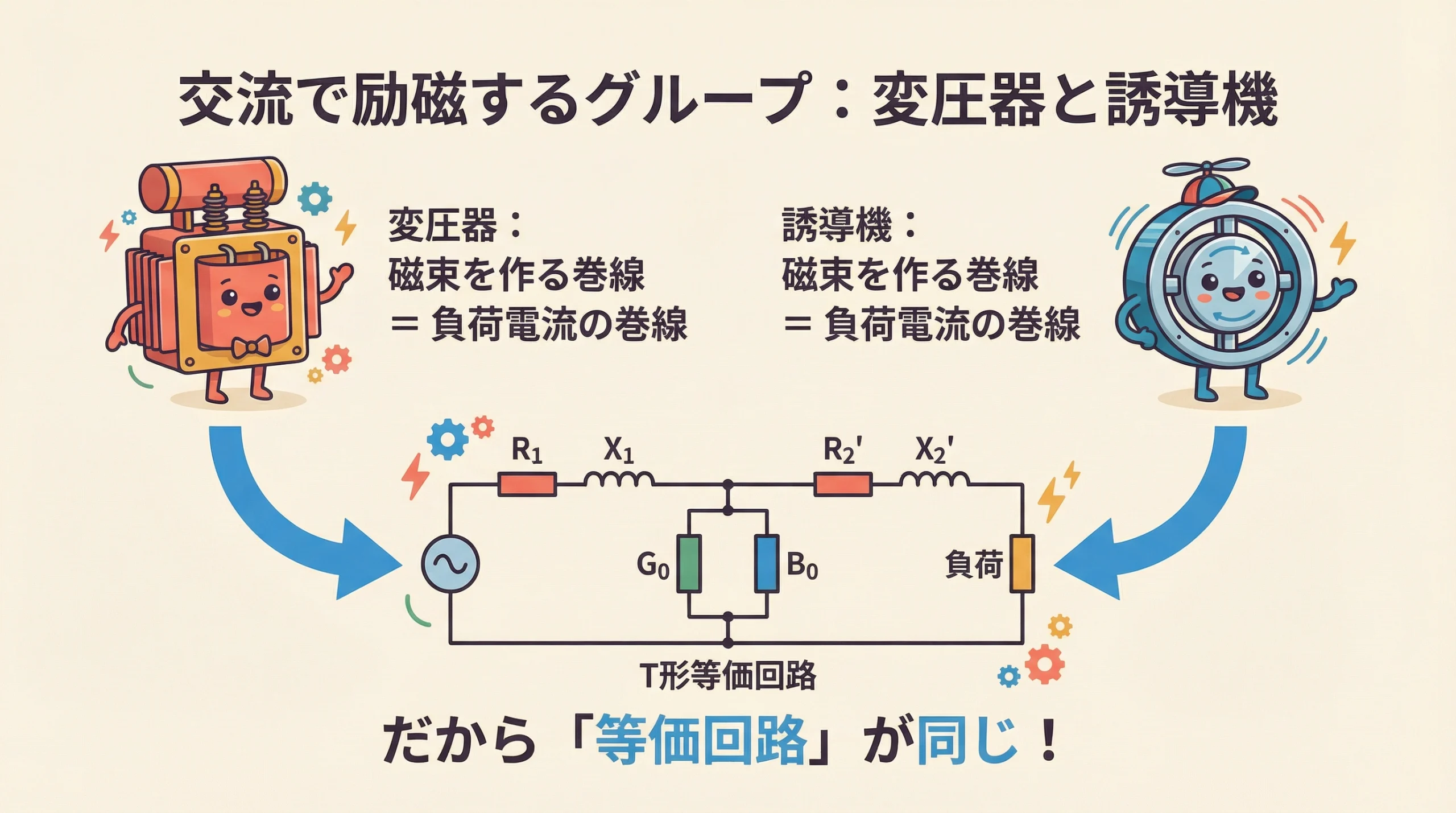

スライド4：交流で励磁するグループ — 変圧器と誘導機
【スライド内容】
- 変圧器：一次巻線が磁束発生 ＆ 二次巻線が負荷電流（電磁誘導で兼用）
- 誘導機：固定子巻線が磁束発生 ＆ 回転子巻線が誘導電流（電磁誘導で兼用）
- 共通点：磁束を作る巻線と負荷電流を流す巻線が同じ → T形等価回路が共通
【詳細解説】
変圧器と誘導機は、構造的に非常に似ています。変圧器の一次巻線・二次巻線と、誘導機の固定子巻線・回転子巻線は、どちらも電磁誘導の法則を利用しており、これが同じT形の等価回路で表現できる理由です。
誘導機の等価回路では、滑り（スリップ）によって変化する可変抵抗負荷が等価回路の中に組み込まれています。
ここで \( r_2 \) は回転子の抵抗、\( s \) は滑りです。この形が変圧器の等価回路と対応しています。問題文(a)の「基本的に同じ形の等価回路を用いて特性計算を行う」という記述は、この2つの機器を指しています。

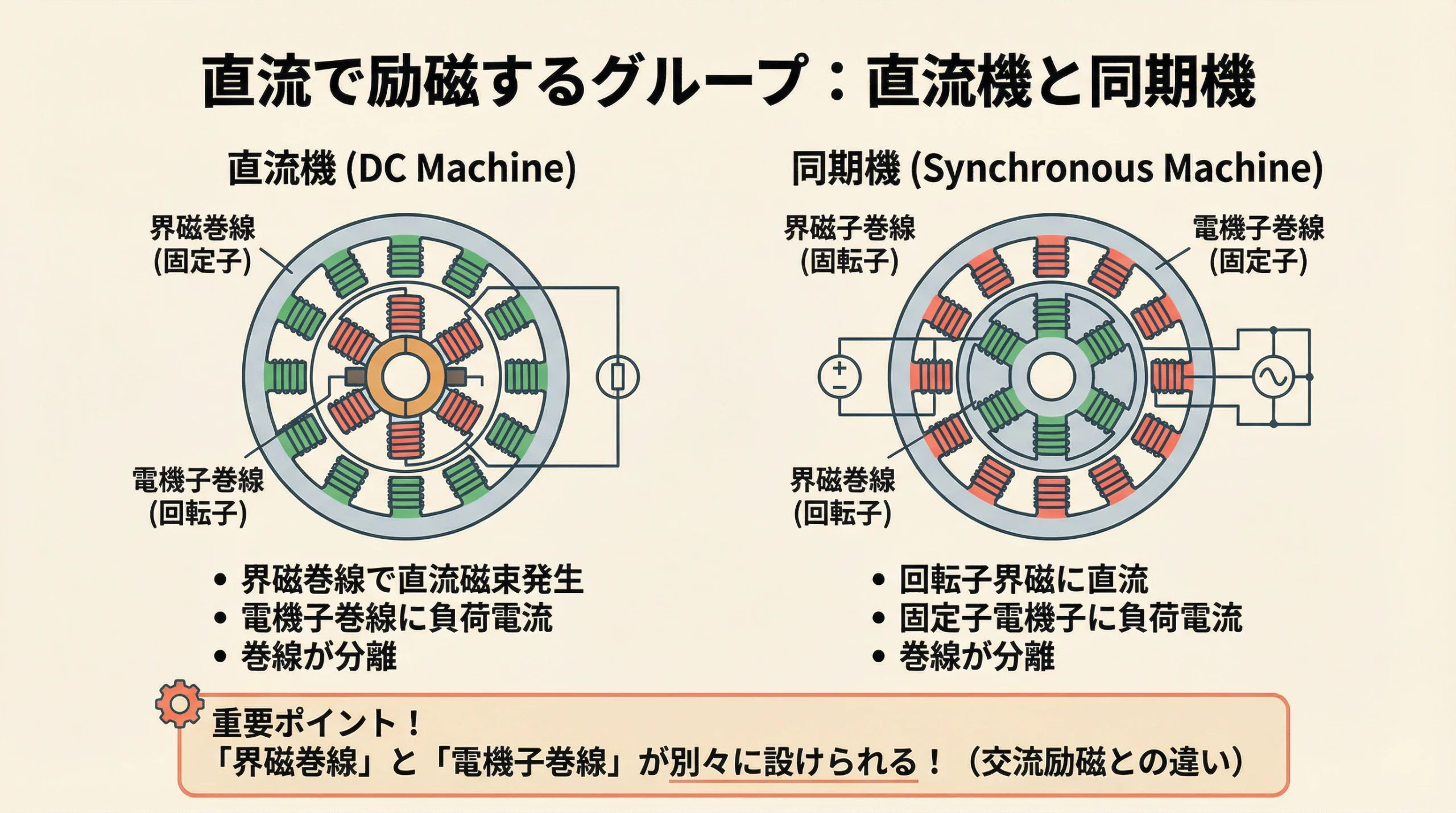

スライド5：直流で励磁するグループ — 直流機と同期機
【スライド内容】
- 直流機：界磁巻線（直流磁束発生）と電機子巻線（負荷電流）が分離
- 同期機：回転子界磁（直流磁束発生）と固定子電機子巻線（負荷電流）が分離
- 重要ポイント：「界磁巻線」と「電機子巻線」が別々に設けられる！
【詳細解説】
直流機と同期機は、磁束を作るための専門の巻線である「界磁巻線」を持っています。ここに直流電流を流して強力な磁界を発生させます。そして、負荷電流が流れるのは「電機子巻線」です。このように、役割が明確に分かれているのが交流励磁グループとの大きな違いです。
同期機は一般に他励式（外部から界磁電流を供給）ですが、直流機は他励式のほかに、自励式（分巻・直巻・複巻）もあります。問題文(b)の記述は、この巻線分離の特徴を指しています。

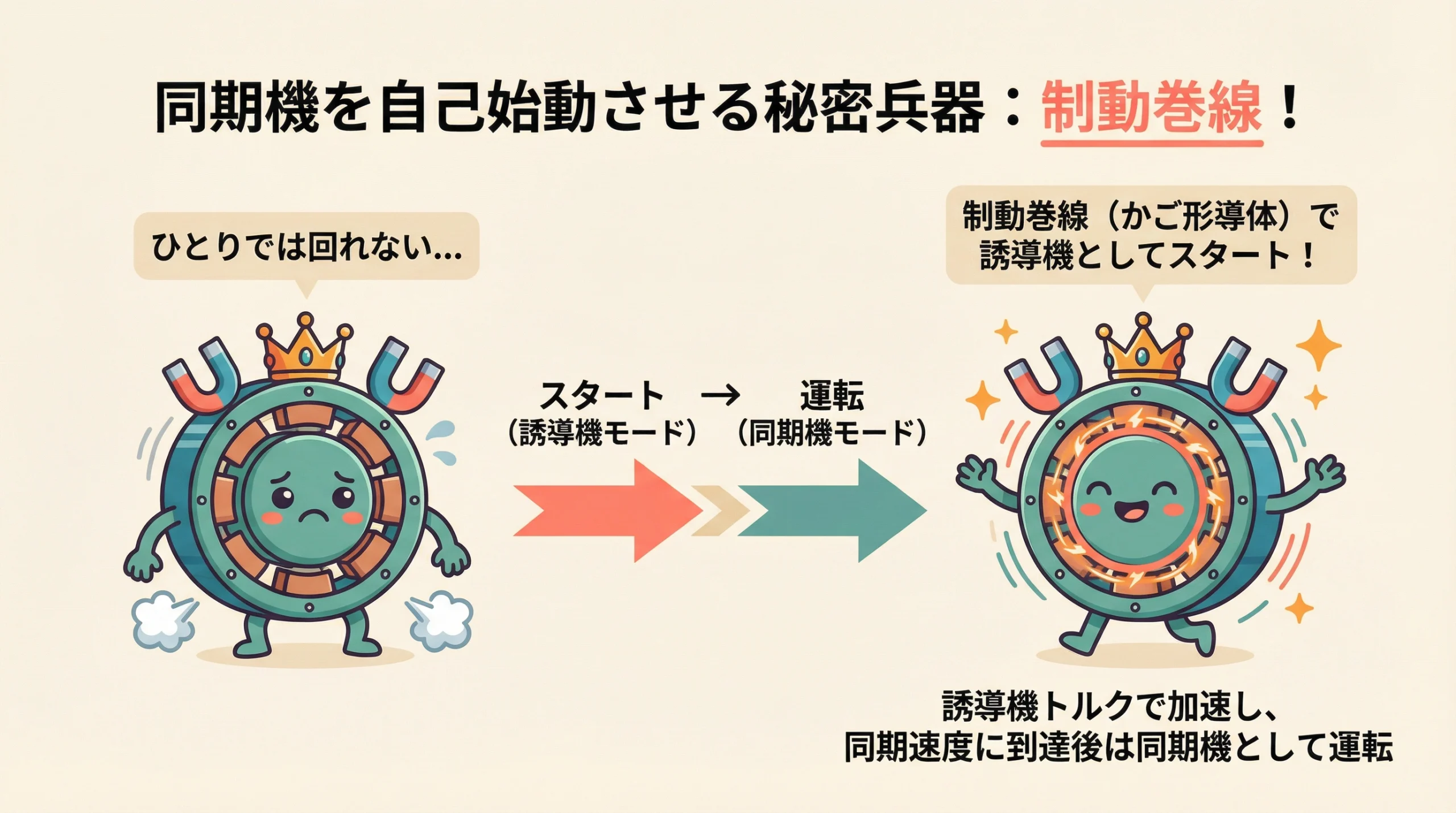

スライド6：同期機を自己始動させる秘密兵器 — 制動巻線！
【スライド内容】
- 同期機の弱点：そのままでは自力で起動できない（同期速度でないとトルクが発生しない）

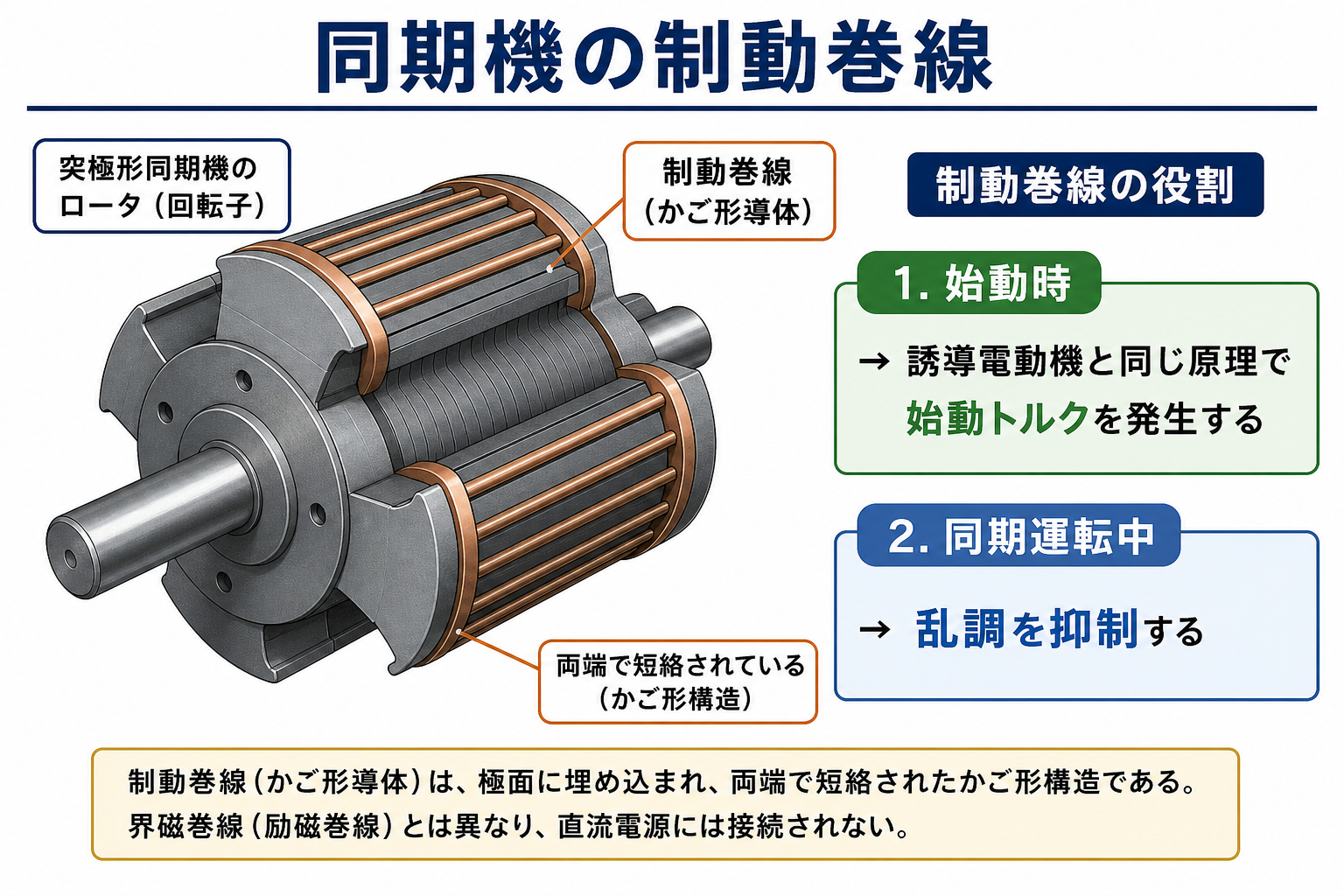

- 解決策：磁極表面に制動巻線（かご形導体）を設置
- 仕組み：起動時は誘導電動機として動作 → 同期速度近くで同期引き入れ → 同期運転へ移行
【詳細解説】
問題文(c)は、この問題を解く上で最も重要なヒントです。同期機は、その名の通り「同期速度」で回転しないとトルクが発生しないため、停止状態から自力で起動することができません。
そこで、磁極の表面に「制動巻線」と呼ばれるかご形の短絡導体を設けます。これにより、起動時はかご形誘導電動機と同じ原理で始動トルクを発生させ、同期速度近くまで加速した後に同期運転に移行します。
同期速度は次の式で表されます。
ここで \( f \) は電源周波数[Hz]、\( p \) は極数です。「制動巻線」＝「同期機の自己始動」というキーワードは必ず覚えておきましょう。

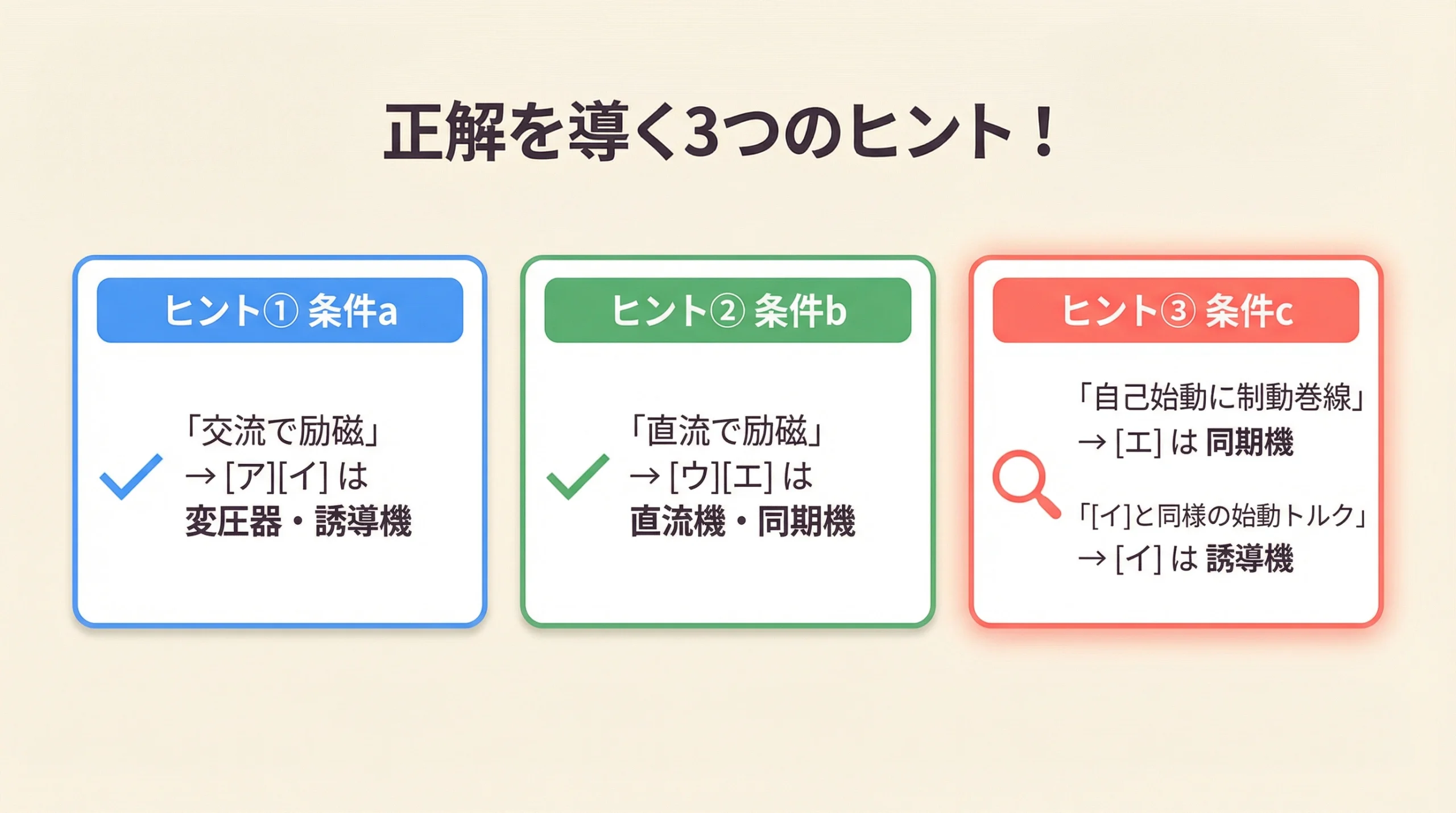

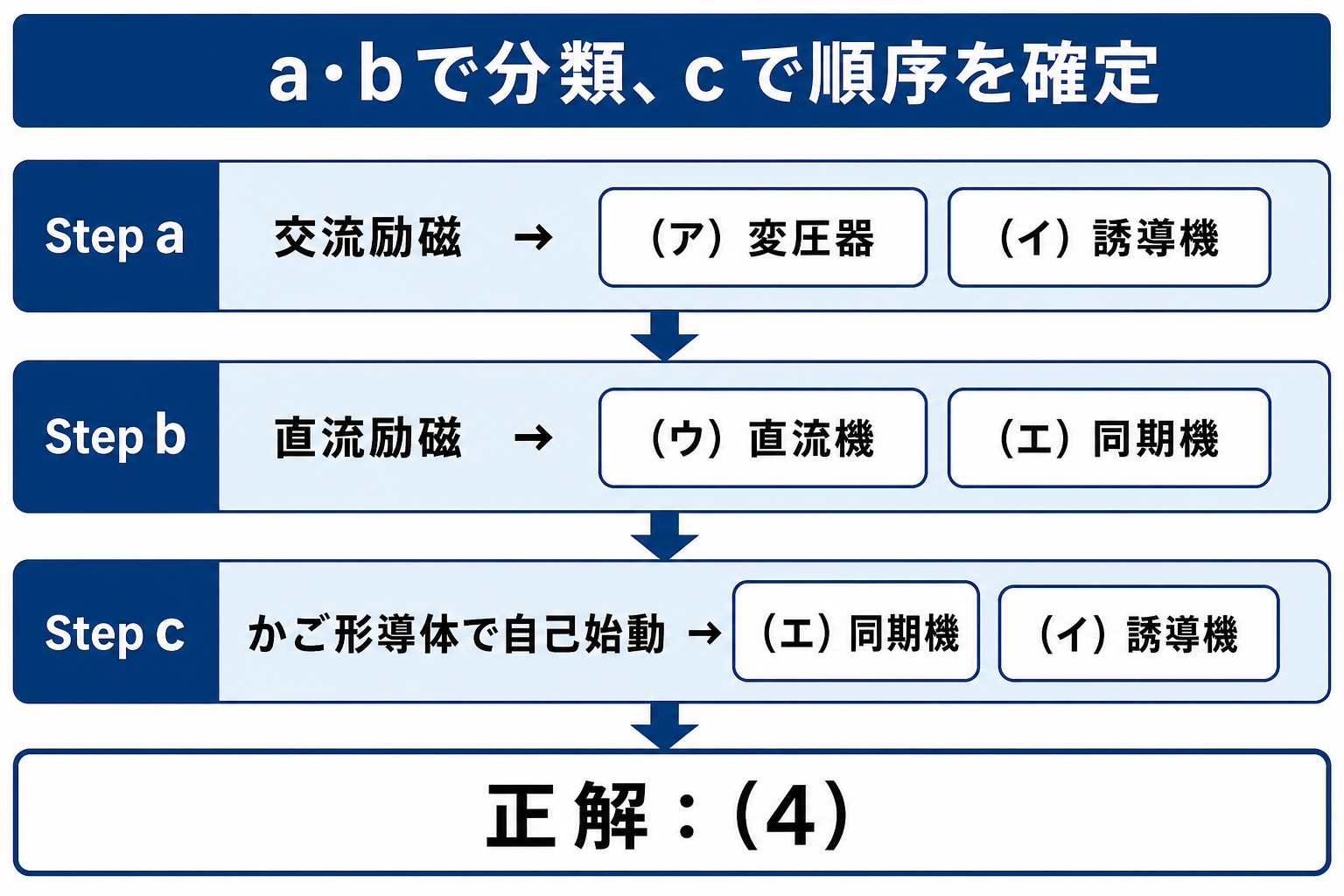

スライド7：正解を導く3つのヒント！
【スライド内容】
- ヒント① (条件a)：「交流で励磁」→ [ア]と[イ]は変圧器・誘導機のどちらか
- ヒント② (条件b)：「直流で励磁」→ [ウ]と[エ]は直流機・同期機のどちらか
- ヒント③ (条件c・最重要)：「自己始動に制動巻線」→ [エ]は同期機、「[イ]と同様の始動トルク」→ [イ]は誘導機
【詳細解説】
条件(c)が決め手となります。「自己始動に制動巻線（かご形導体）を使う」という記述から、[エ]が同期機であることが確定します。また、「[イ]と同様の始動トルク」とあるので、[イ]が誘導機であることがわかります。
次に消去法で残りを確定させます。[イ]が誘導機なので、条件(a)から[ア]は変圧器となります。[エ]が同期機なので、条件(b)から[ウ]は直流機となります。これで全ての空欄が埋まりました。
スライド8：正解は (4)！
![解答まとめ - 正解は(4)：[ア]変圧器 [イ]誘導機 [ウ]直流機 [エ]同期機](https://denkenshokunin.com/wp-content/uploads/2026/03/slide_08_answer_generated-1-scaled.webp)
【スライド内容】
| 正解 | (ア) | (イ) | (ウ) | (エ) |
|---|---|---|---|---|
| (4) | 変圧器 | 誘導機 | 直流機 | 同期機 |
| 空欄 | 答え | 根拠 |
|---|---|---|
| [ア] | 変圧器 | 交流励磁グループ（[イ]が誘導機なので変圧器） |
| [イ] | 誘導機 | 交流励磁グループ（条件cで始動トルクの参照元） |
| [ウ] | 直流機 | 直流励磁グループ（[エ]が同期機なので直流機） |
| [エ] | 同期機 | 直流励磁グループ（条件cで自己始動に制動巻線を使用） |
【詳細解説】
以上の考察から、正解は選択肢(4)となります。それぞれの機器がどのグループに属し、どのような特徴を持っているかを正確に覚えておくことが重要です。

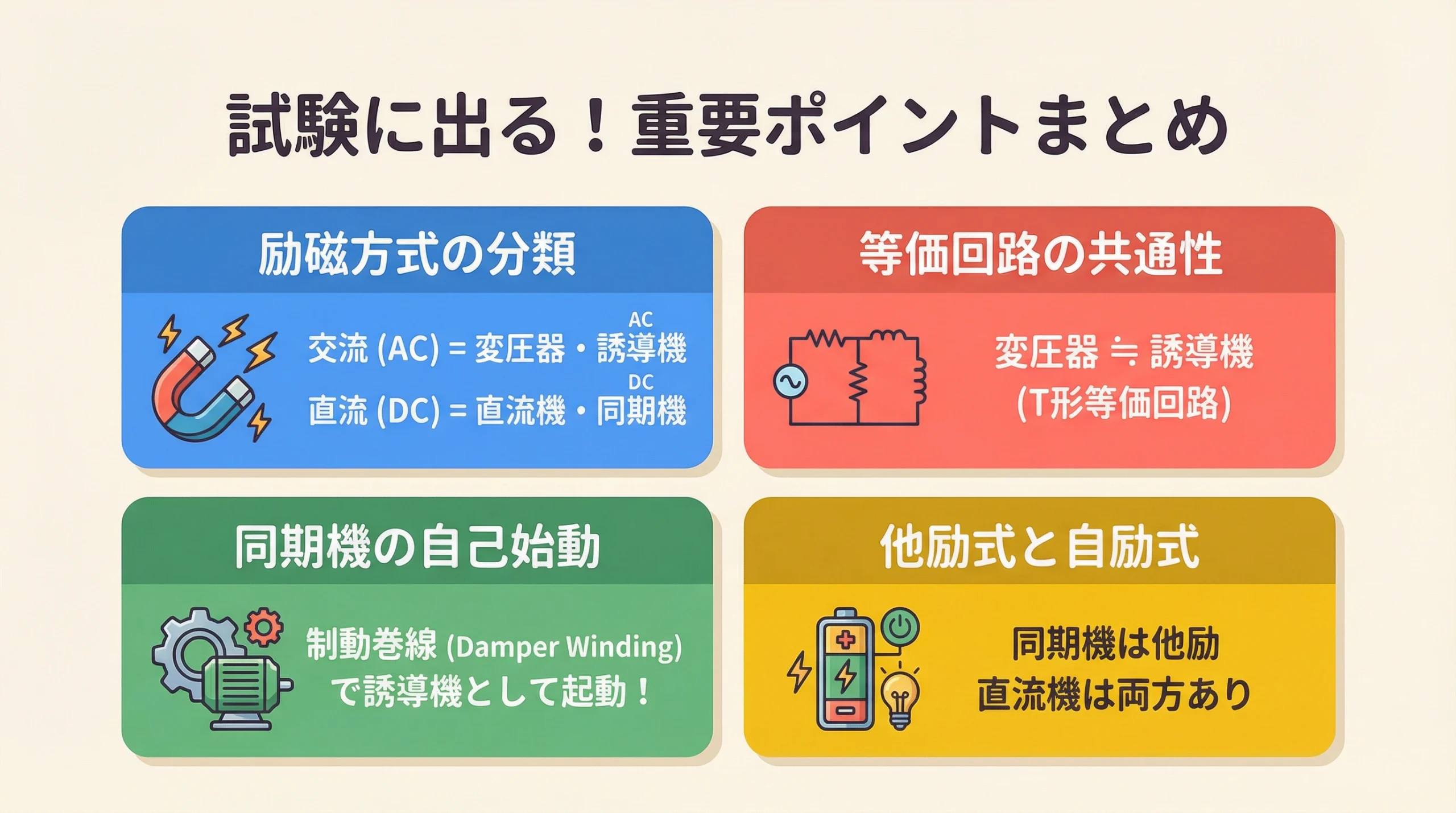

スライド9：試験に出る！重要ポイントまとめ
【スライド内容】
- ポイント1：励磁方式による分類 交流励磁（変圧器・誘導機）と直流励磁（直流機・同期機）の2グループ
- ポイント2：等価回路の共通性 変圧器と誘導機はT形等価回路が共通
- ポイント3：同期機の自己始動 制動巻線（かご形導体）で誘導電動機として起動
- ポイント4：他励式と自励式 同期機は他励式、直流機は他励式・自励式の両方あり
【詳細解説】
今回の問題で問われた知識は、他の問題でも応用が効く非常に重要な基本事項です。特に、励磁方式による分類と、同期機の自己始動の原理は頻出なので、必ずマスターしておきましょう。
また、変圧器と誘導機の等価回路の違いについても補足しておきます。変圧器の場合は一次側または二次側に換算した等価回路が用いられますが、誘導機の場合は通常一次側換算の等価回路が用いられ、二次側換算の等価回路は用いられません。

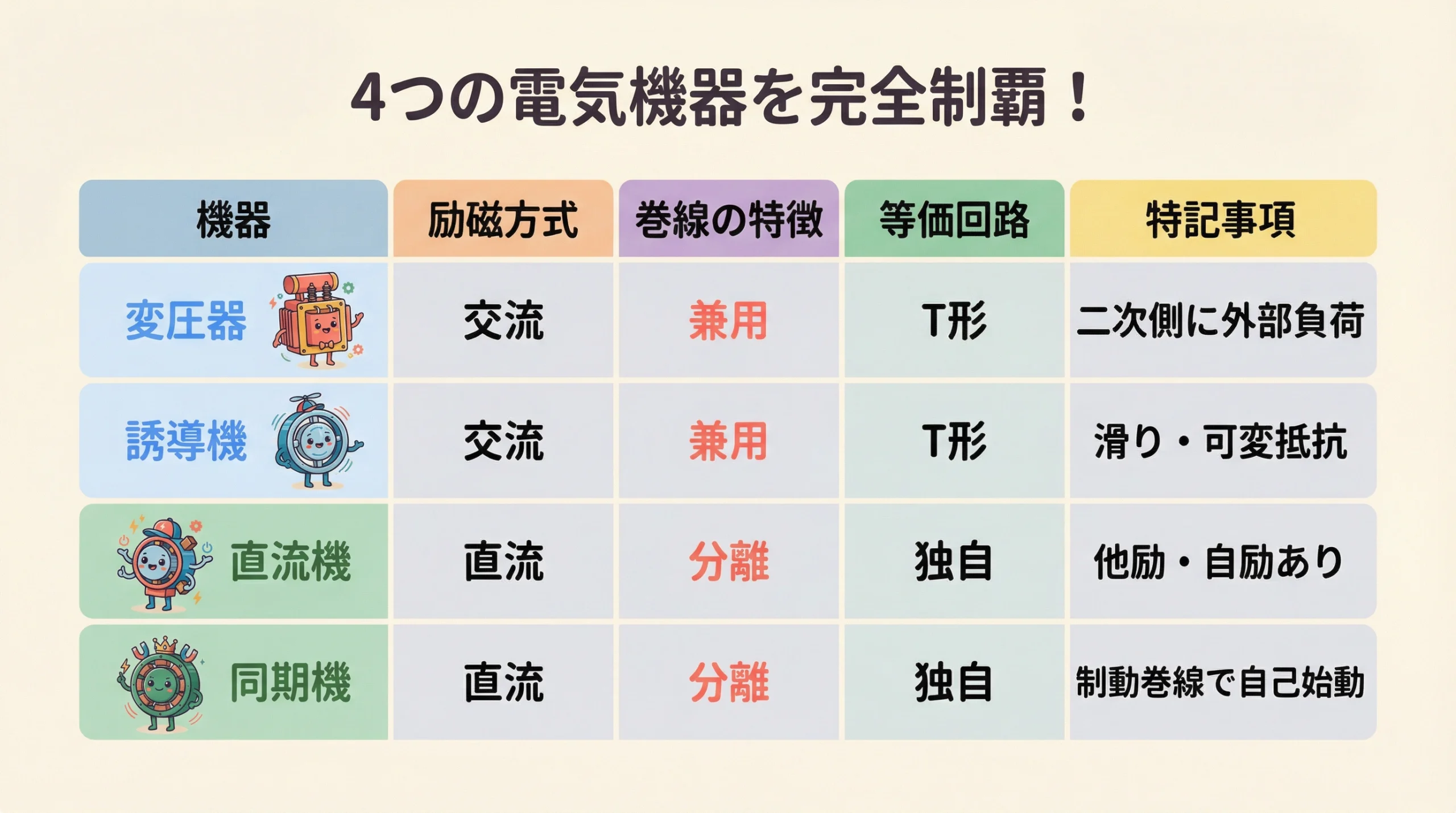

スライド10：4つの電気機器を完全制覇！
【スライド内容】
| 機器 | 励磁方式 | 巻線の特徴 | 等価回路 | 特記事項 |
|---|---|---|---|---|
| 変圧器 | 交流 | 兼用（一次・二次巻線） | T形等価回路 | 二次側に外部負荷を接続 |
| 誘導機 | 交流 | 兼用（固定子・回転子巻線） | T形等価回路 | 滑りによる可変抵抗負荷が内蔵 |
| 直流機 | 直流 | 分離（電機子巻線＋界磁巻線） | 独自の等価回路 | 他励式・自励式（分巻・直巻）あり |
| 同期機 | 直流 | 分離（電機子巻線＋界磁巻線） | 独自の等価回路 | 制動巻線で自己始動可能。一般に他励式。 |
【詳細解説】
この表は、4つの主要な電気機器の特徴を一覧で比較したものです。それぞれの違いを明確に意識することが、応用問題への対応力を高めます。

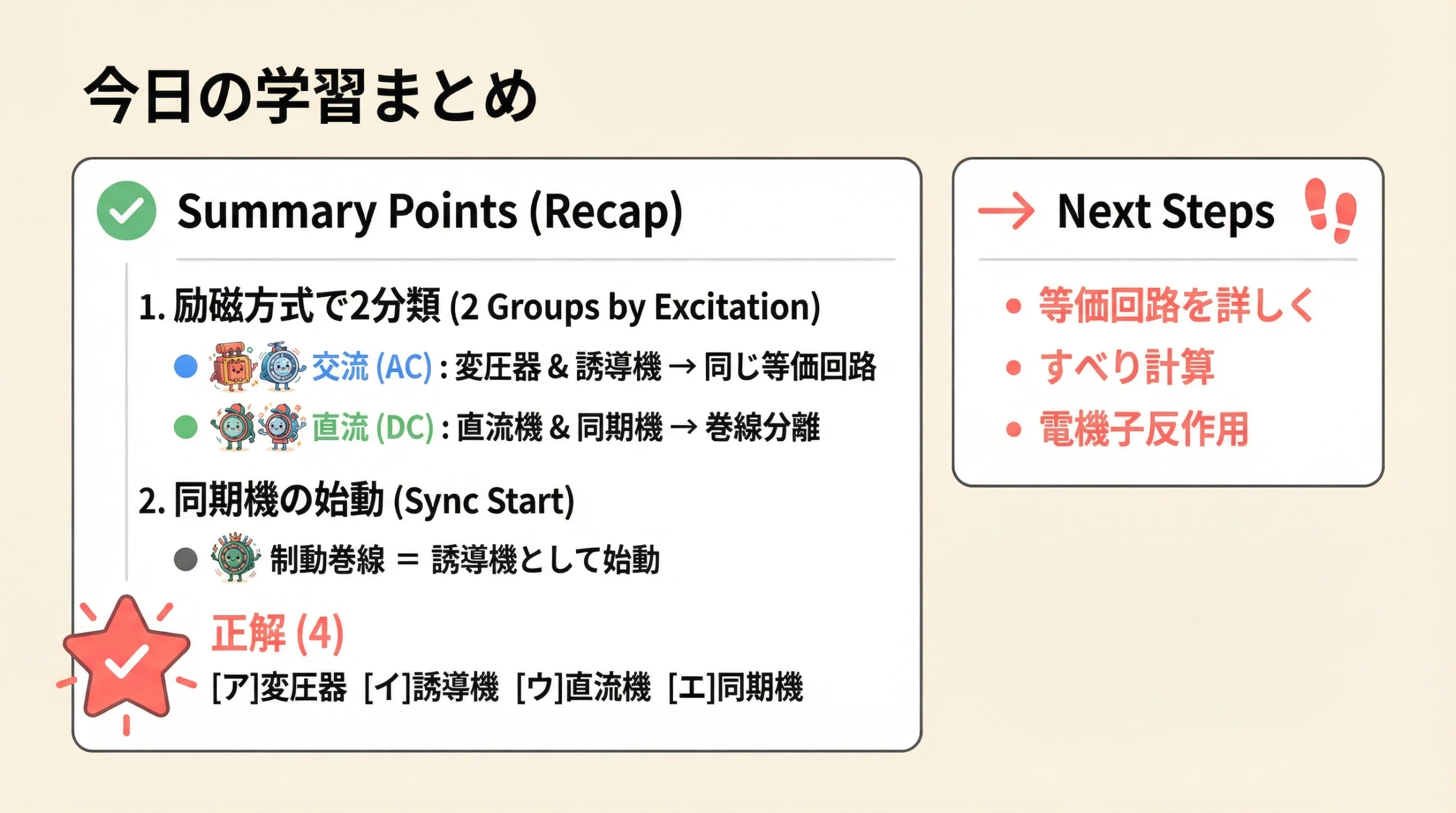

スライド11：今日の学習まとめ
【スライド内容】
- 励磁方式で2分類：交流（変圧器・誘導機）＝等価回路共通 / 直流（直流機・同期機）＝巻線分離
- 同期機の始動：制動巻線（かご形導体）で誘導機として始動
- 正解：(4) [ア]変圧器 [イ]誘導機 [ウ]直流機 [エ]同期機
- 次のステップ：等価回路の詳細 / 滑り計算 / 電機子反作用
【詳細解説】
お疲れ様でした！今回は電験3種・機械科目の基本となる「各種回転機の特徴」について解説しました。さらに理解を深めるためには、各機器の等価回路を使った計算問題、誘導機の滑りの計算、同期機の電機子反作用といったテーマに進んでいくのがおすすめです。一つずつ着実に知識を積み重ねて、合格を目指しましょう！
