電験3種の機械科目は、覚えるべき機器が多くて大変ですよね。特に、誘導機・直流機・同期機といった主要な回転機の特徴は、頻出でありながら混同しやすいポイントです。
今回は、そんな平成20年度 機械科目 問6をピックアップ。この1問で、各種電動機の基本的な構造から最新の制御技術まで、幅広く理解度をチェックできます。多くの受験者が迷うポイントを、スライド形式で分かりやすく、そして深く掘り下げて解説していきます！
表紙：各種回転機の特徴を徹底比較
【スライド内容】
- タイトル：電験3種 機械科目 平成20年度 問6 解説
- サブタイトル：各種回転機の特徴（誘導・直流・同期）
- キャッチコピー：この1問が合否を分ける！多くの受験者が間違えた問題
【詳細解説】
さあ、ここから解説を始めます！今回のテーマは、電験機械科目の主役とも言える「各種回転機」です。一見するとただの暗記問題に見えますが、それぞれの機器が「なぜそのような構造になっているのか」「どんな技術的背景で進化してきたのか」を理解することが、応用力を身につける鍵となります。この解説を通じて、点と点だった知識を線で結びつけていきましょう。

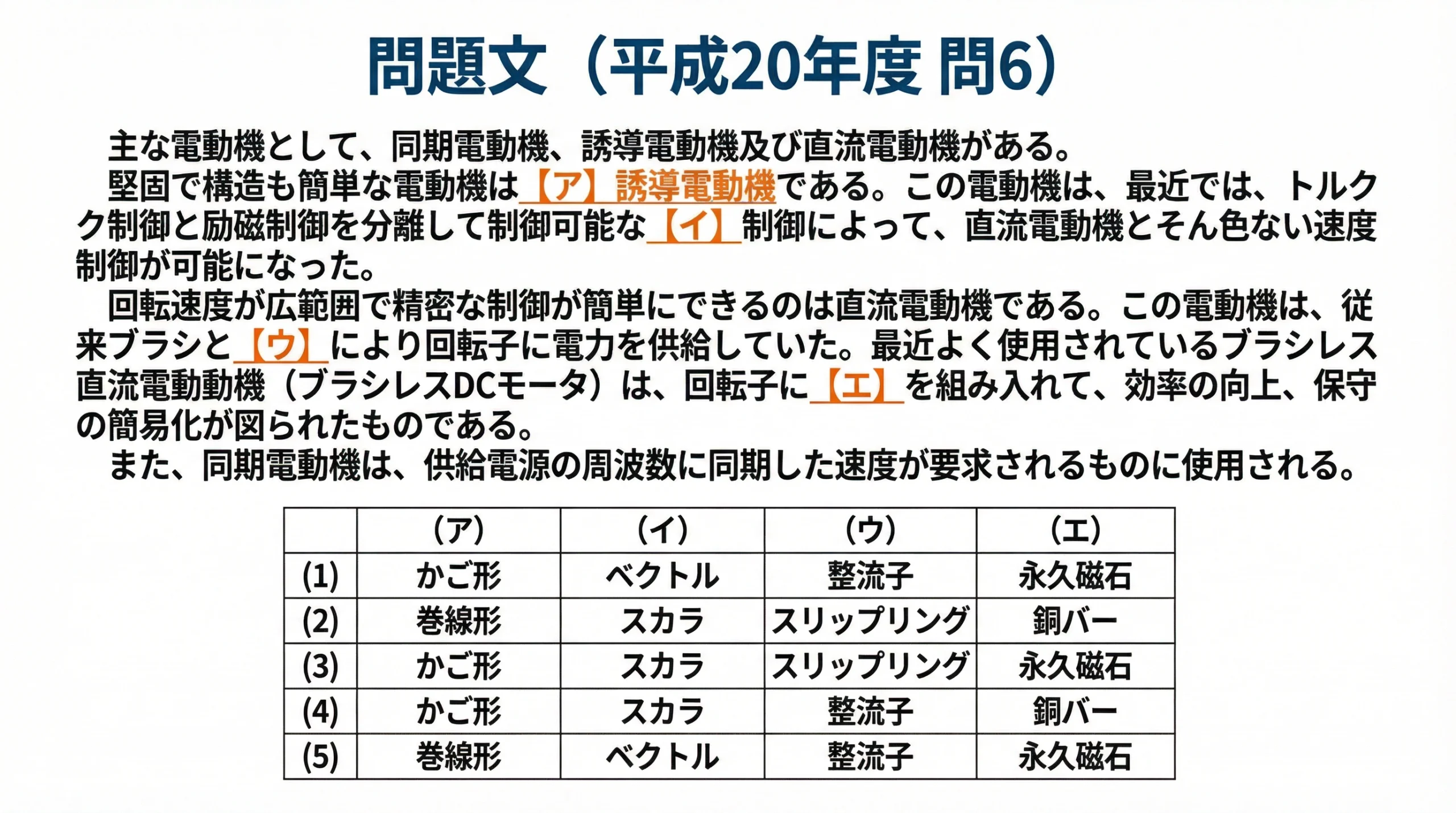

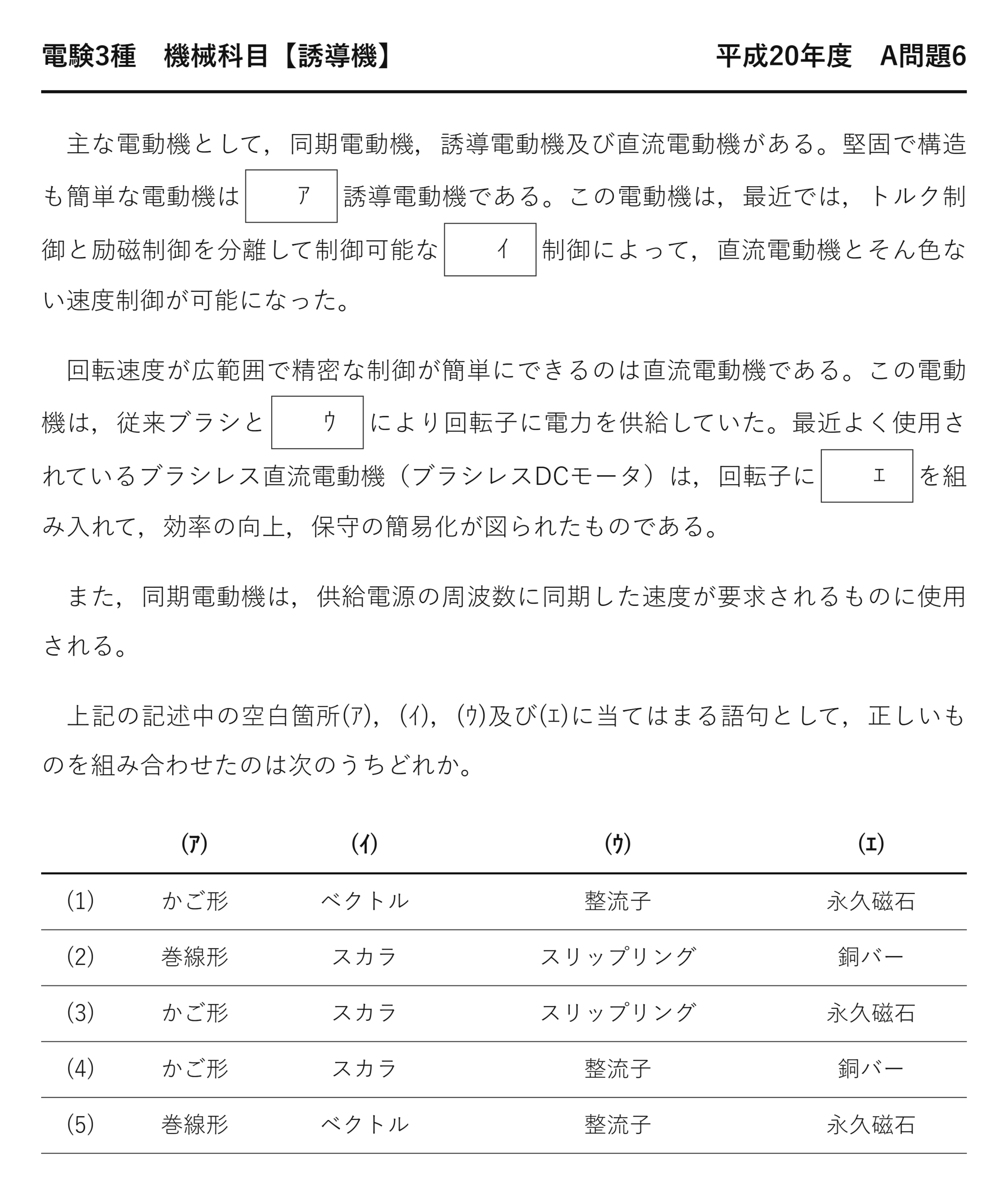

問題文の確認
【スライド内容】
主な電動機として、同期電動機、誘導電動機及び直流電動機がある。堅固で構造も簡単な電動機は （ア） 誘導電動機である。この電動機は、最近では、トルク制御と励磁制御を分離して制御可能な （イ） 制御によって、直流電動機とそん色ない速度制御が可能になった。
回転速度が広範囲で精密な制御が簡単にできるのは直流電動機である。この電動機は、従来ブラシと （ウ） により回転子に電力を供給していた。最近よく使用されているブラシレス直流電動機（ブラシレスDCモータ）は、回転子に （エ） を組み入れて、効率の向上、保守の簡易化が図られたものである。
また、同期電動機は、供給電源の周波数に同期した速度が要求されるものに使用される。
| 番号 | （ア） | （イ） | （ウ） | （エ） |
|---|---|---|---|---|
| (1) | かご形 | ベクトル | 整流子 | 永久磁石 |
| (2) | 巻線形 | スカラ | スリップリング | 銅バー |
| (3) | かご形 | スカラ | スリップリング | 永久磁石 |
| (4) | かご形 | スカラ | 整流子 | 銅バー |
| (5) | 巻線形 | ベクトル | 整流子 | 永久磁石 |
【詳細解説】
まずは問題文をじっくり読み解きましょう。この問題は、誘導電動機、直流電動機、そしてブラシレスDCモータという、3つの重要な電動機に関する知識を問う穴埋め問題です。それぞれの空欄が、各電動機のどの部分の特徴を指しているのかを正確に見抜く必要がありますね。

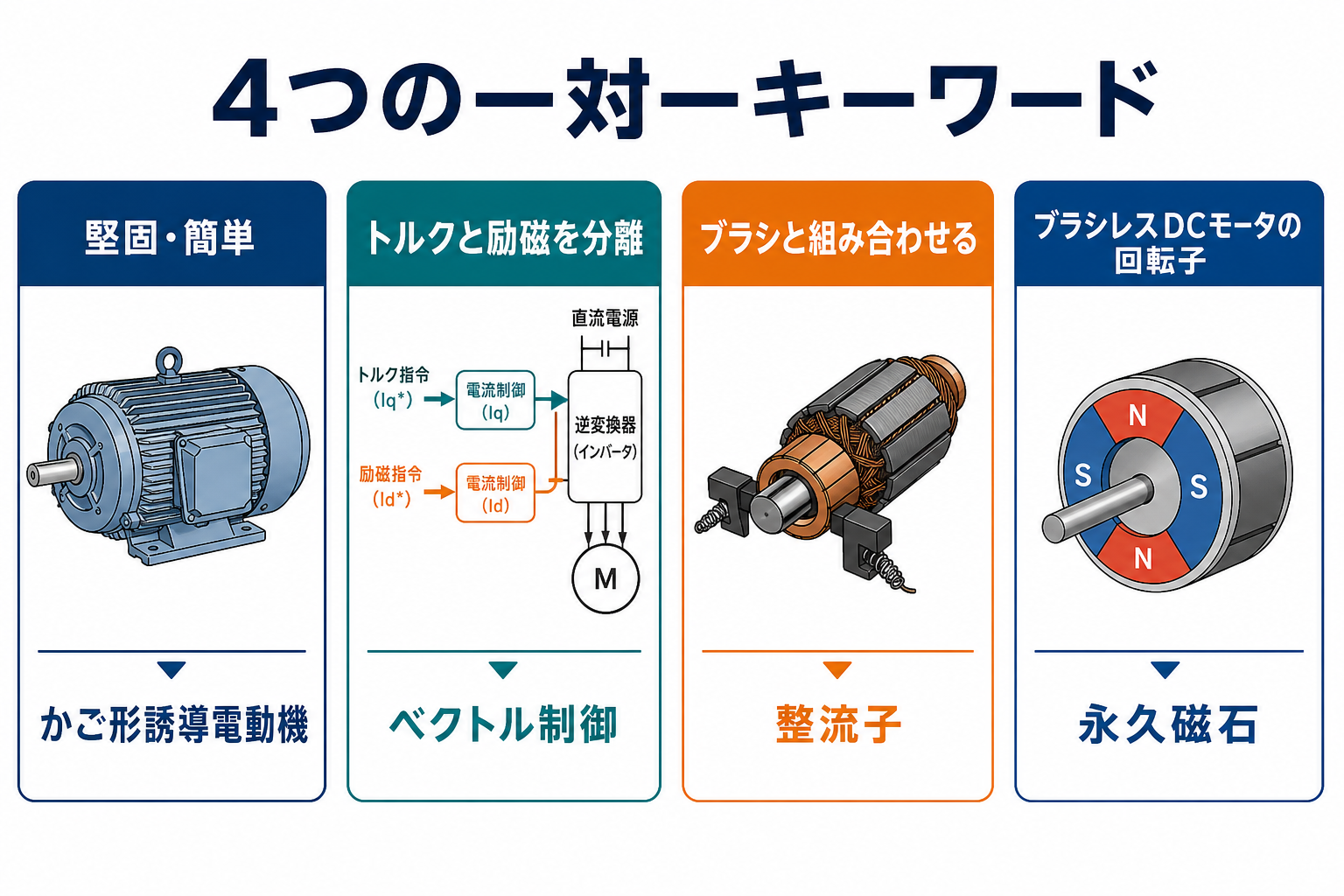

- （ア）は誘導電動機の種類について
- （イ）は誘導電動機の制御方式について
- （ウ）は従来の直流電動機の部品について
- （エ）はブラシレスDCモータの構造について

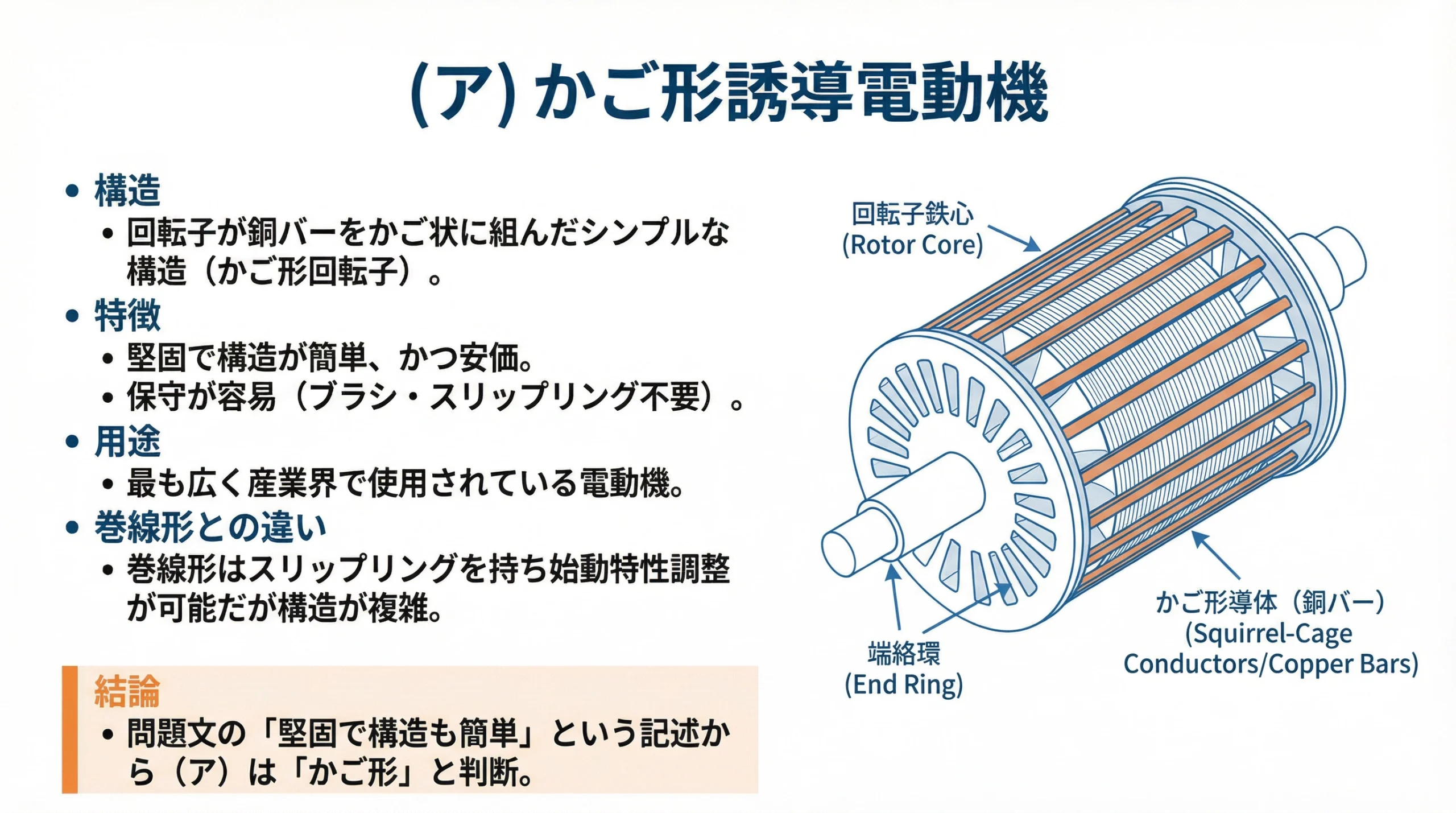

（ア）かご形誘導電動機
【スライド内容】
- 構造：回転子が銅バーをかご状に組んだシンプルな構造（かご形回転子）
- 特徴：堅固で構造が簡単、かつ安価。保守が容易（ブラシ・スリップリング不要）
- 用途：最も広く産業界で使用されている電動機
- 結論：「堅固で構造も簡単」という記述から（ア）は「かご形」と判断
【詳細解説】
最初のポイントは誘導電動機の種類です。誘導電動機には大きく分けて「かご形」と「巻線形」の2種類があります。
問題文にある「堅固で構造も簡単」というキーワードが、まさにかご形誘導電動機の最大の特徴を表しています。その名の通り、回転子がアルミや銅の導体棒をかご状に組んだだけの非常にシンプルな構造をしています。そのため、頑丈で壊れにくく、製造コストも安いのです。さらに、ブラシやスリップリングといった摩耗部品がないため、メンテナンスが非常に楽というメリットもあります。これらの理由から、工場のポンプやファンなど、世の中のあらゆる場所で最も広く使われている電動機となっています。
一方の「巻線形」は、回転子に巻線があり、スリップリングを通じて外部の抵抗器と接続できる構造です。これにより始動時のトルクを大きくしたり、速度を調整したりできますが、構造が複雑で高価になり、ブラシとスリップリングの保守も必要になります。この違いをしっかり押さえておきましょう。

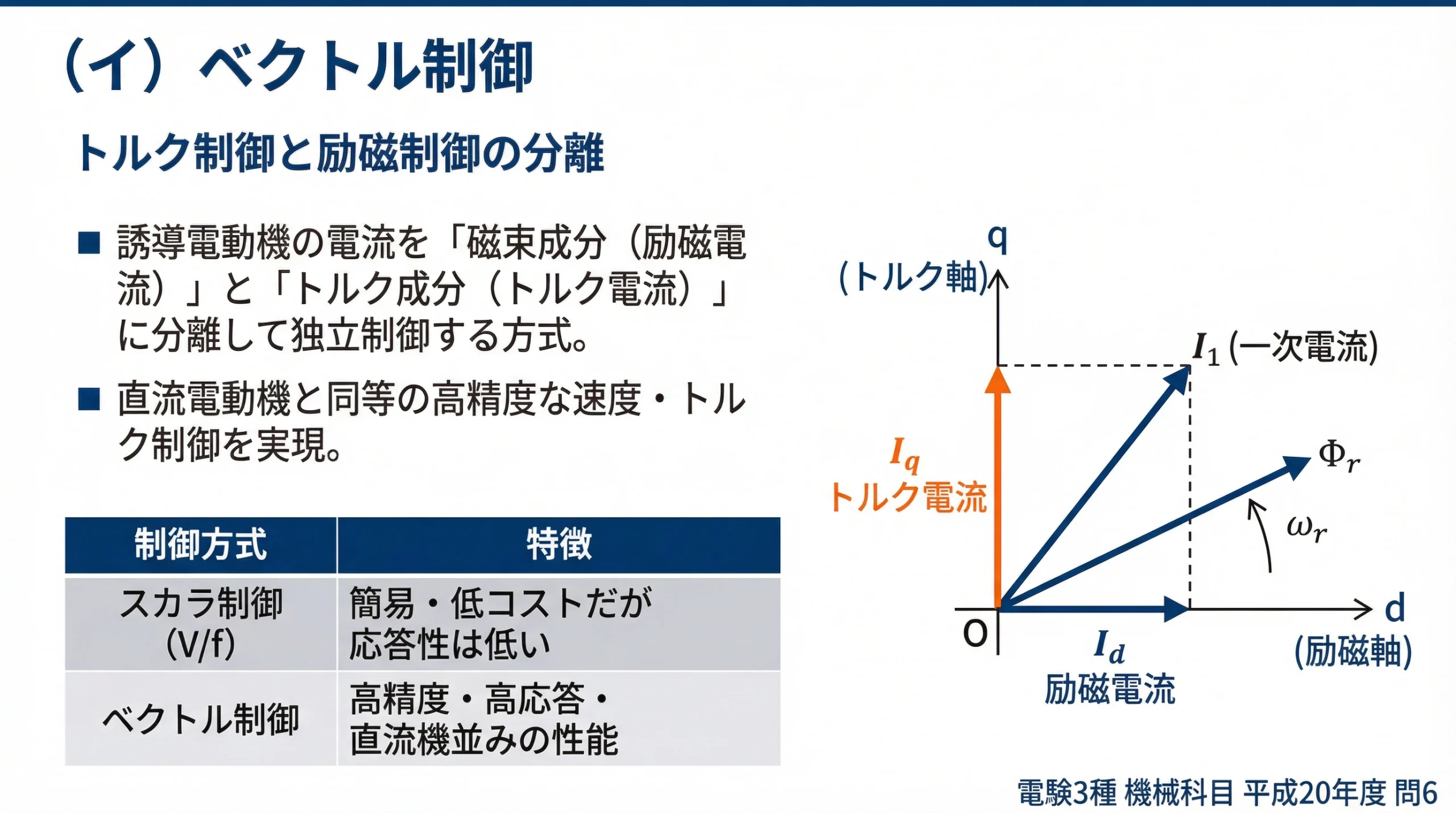

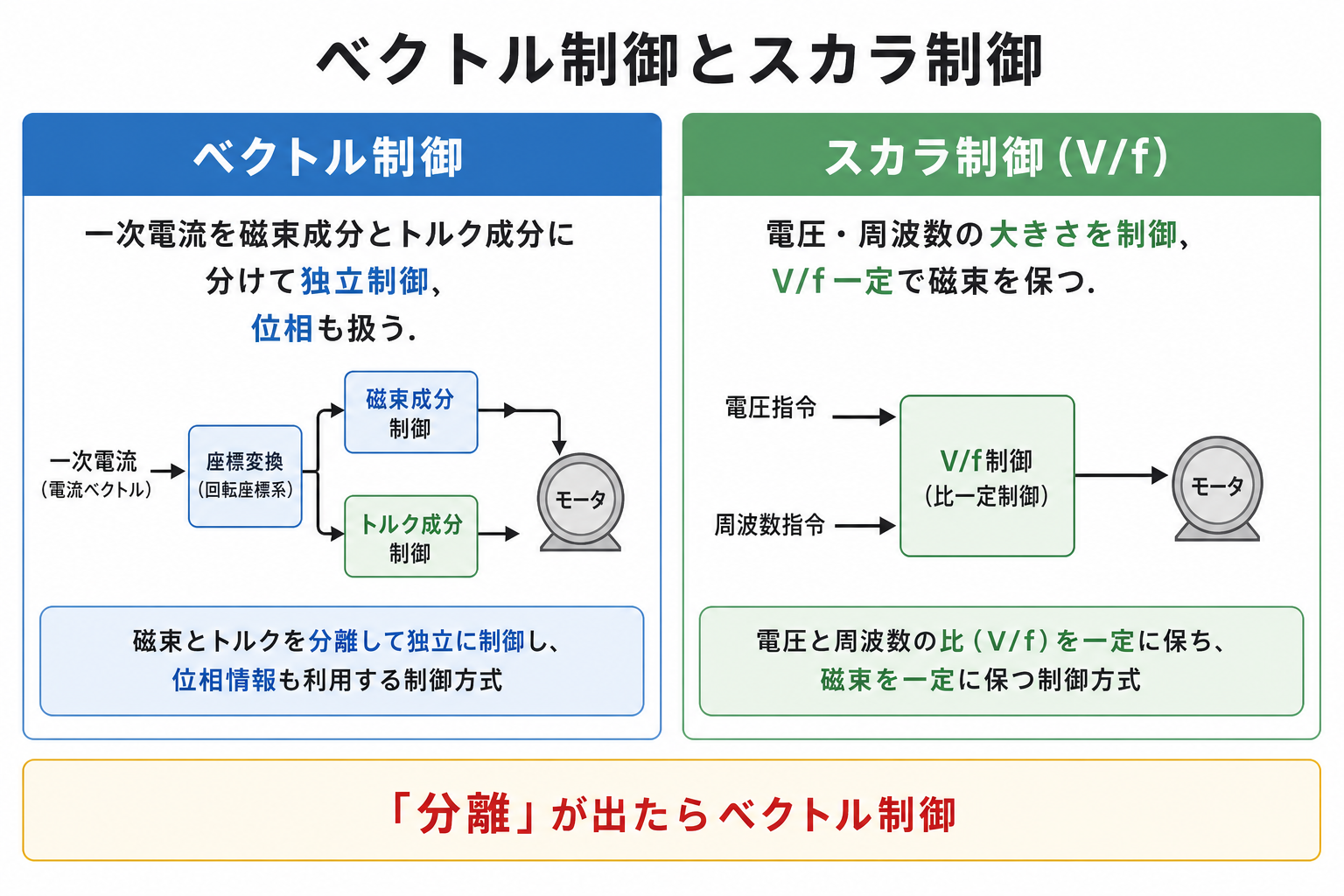

（イ）ベクトル制御
【スライド内容】
- 誘導電動機の電流を「磁束成分（励磁電流）」と「トルク成分（トルク電流）」に分離して独立制御する方式
- 直流電動機と同等の高精度な速度・トルク制御を実現
| 制御方式 | 特徴 |
|---|---|
| スカラ制御（V/f制御） | 簡易・低コストだが応答性は低い |
| ベクトル制御 | 高精度・高応答・直流機並みの性能 |
【詳細解説】
続いては、誘導電動機の制御方式に関する問題です。かつて誘導電動機は「速度制御が苦手」とされていました。その常識を覆したのが、問題文にある「トルク制御と励磁制御を分離して制御可能」なベクトル制御です。
これは、インバータ技術の進歩によって実現した画期的な制御方式です。誘導電動機に流れる電流には、磁束を作るための「励磁電流」と、トルク（回転力）を発生させるための「トルク電流」という2つの成分が含まれています。ベクトル制御では、これらをあたかも直流電動機のように独立して、かつ瞬時にコントロールすることができます。
その結果、従来は直流電動機のお家芸だった高精度な速度・トルク制御が、安価で堅牢な誘導電動機でも可能になりました。この技術革新により、エレベーターや電車、工場の高性能な機械など、誘導電動機の用途が爆発的に広がったのです。問題文の「直流電動機とそん色ない速度制御」が、まさにベクトル制御を指す決定的なキーワードですね。

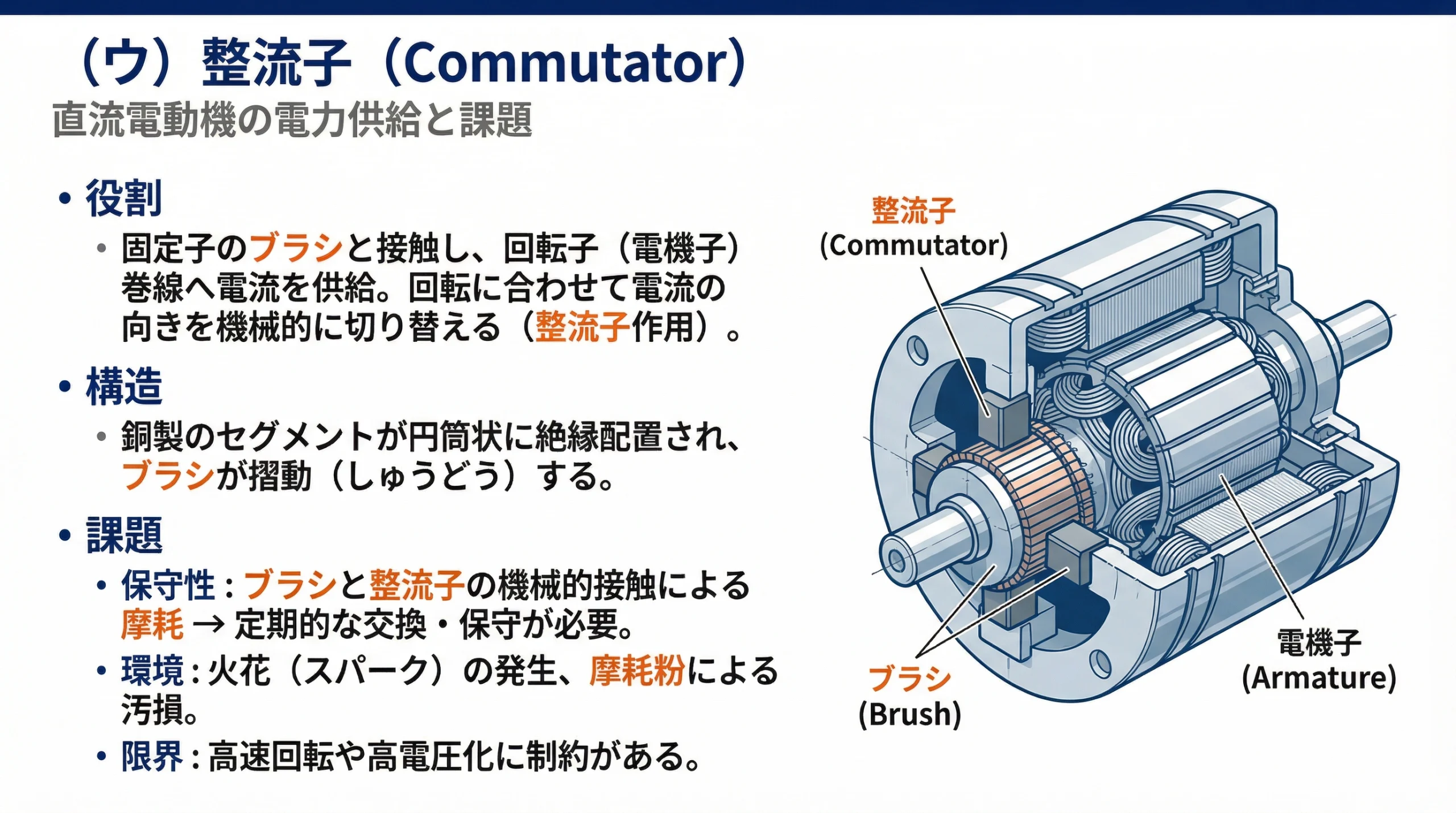

（ウ）整流子
【スライド内容】
- 役割：固定子のブラシと接触し、回転子（電機子）巻線へ電流を供給。回転に合わせて電流の向きを機械的に切り替える（整流作用）
- 構造：銅製のセグメントが円筒状に絶縁配置され、ブラシが摺動（しゅうどう）する
- 課題：ブラシとの接触による摩耗、火花の発生、保守が必要
【詳細解説】
次は直流電動機の話に移ります。直流電動機は、回転子（電機子）のコイルに流れる電流の向きを、回転に合わせて切り替えることで回り続けます。この「電流の向きを切り替える」という重要な役割を担っているのが、整流子（コミュテータ）です。
整流子は、銅でできた複数のセグメントが円筒状に並んだ部品です。ここに固定側から「ブラシ」と呼ばれる部品を押し当てることで、回転子に電力を供給します。回転子が回ると、ブラシが接触するセグメントが次々と切り替わり、それによってコイルに流れる電流の向きが反転し、継続的な回転力が得られる仕組みです。
問題文の「ブラシと（ウ）により回転子に電力を供給」という記述から、答えは整流子であることが分かります。しかし、この「ブラシと整流子」という機械的な接触部分は、直流電動機の長年の弱点でもありました。摩耗するため定期的なメンテナンスが必要ですし、火花（スパーク）が発生することもあります。この課題を解決するために、次のブラシレスDCモータが登場するのです。

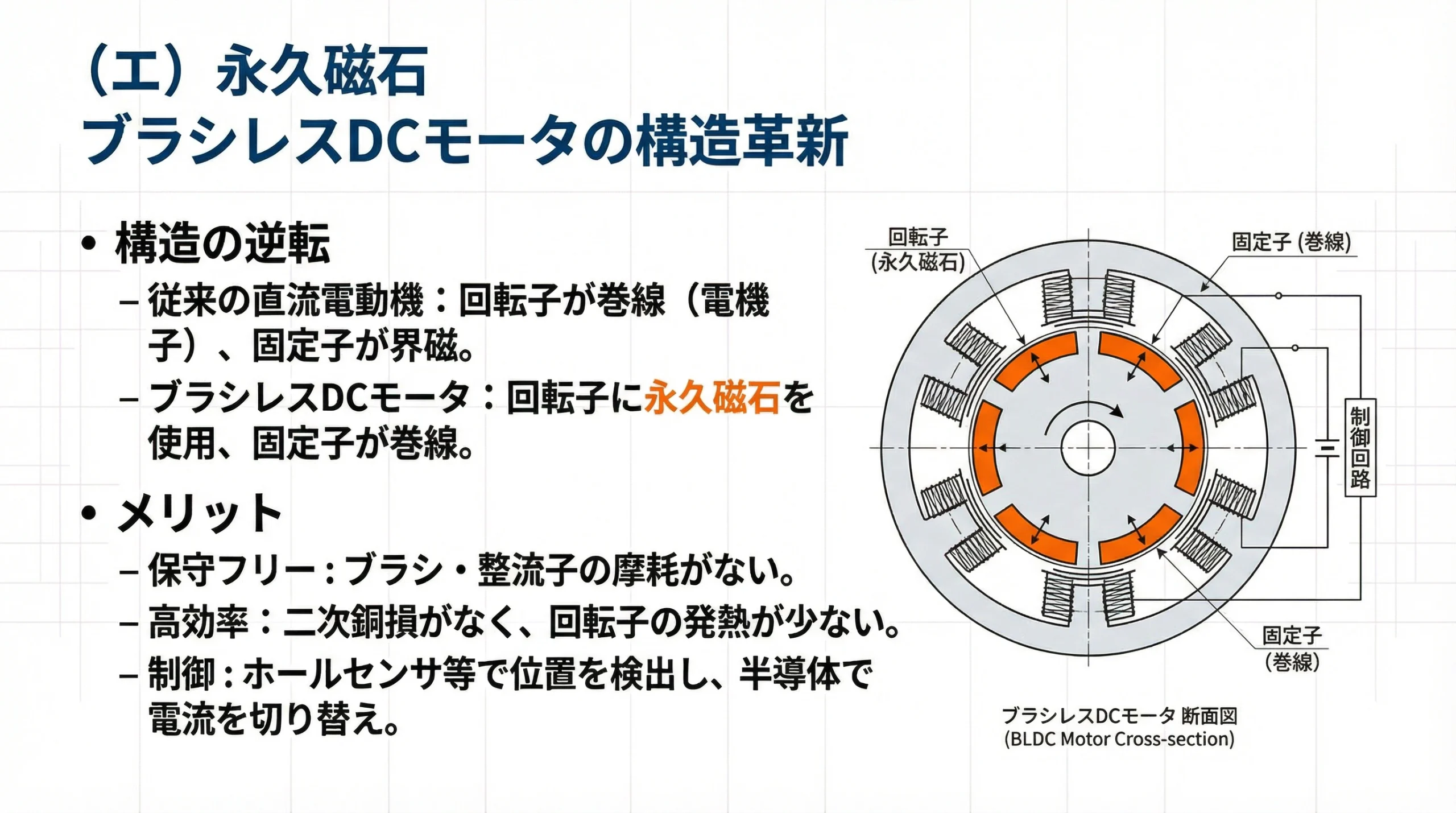

（エ）永久磁石
【スライド内容】
- 構造の逆転：従来の直流電動機は回転子が巻線（電機子）。ブラシレスDCモータは回転子に永久磁石を使用し、固定子が巻線
- メリット：保守フリー（ブラシ・整流子の摩耗なし）、高効率、静音
【詳細解説】
最後の空欄は、ブラシレスDCモータに関する問題です。その名の通り「ブラシがない」直流モータですが、どうやって電流を切り替えているのでしょうか？
その答えは、構造を根本的に変えたことにあります。従来の直流モータが「回転する巻線（電機子）」だったのに対し、ブラシレスDCモータは「回転する永久磁石」を回転子としています。そして、固定子側に巻線を配置し、ホールセンサなどで回転子の磁極の位置を検出しながら、パワー半導体（トランジスタなど）を使って、流す電流を電子的に切り替えるのです。
これにより、摩耗するブラシと整流子が不要になり、メンテナンスフリーが実現しました。さらに、機械的な接触がないため静かで、電気的な損失も少なく高効率です。問題文の「回転子に（エ）を組み入れて、効率の向上、保守の簡易化が図られた」という記述に完璧に合致しますね。エアコンやハードディスク、ドローンなど、身の回りの多くの製品でこのブラシレスDCモータが活躍しています。

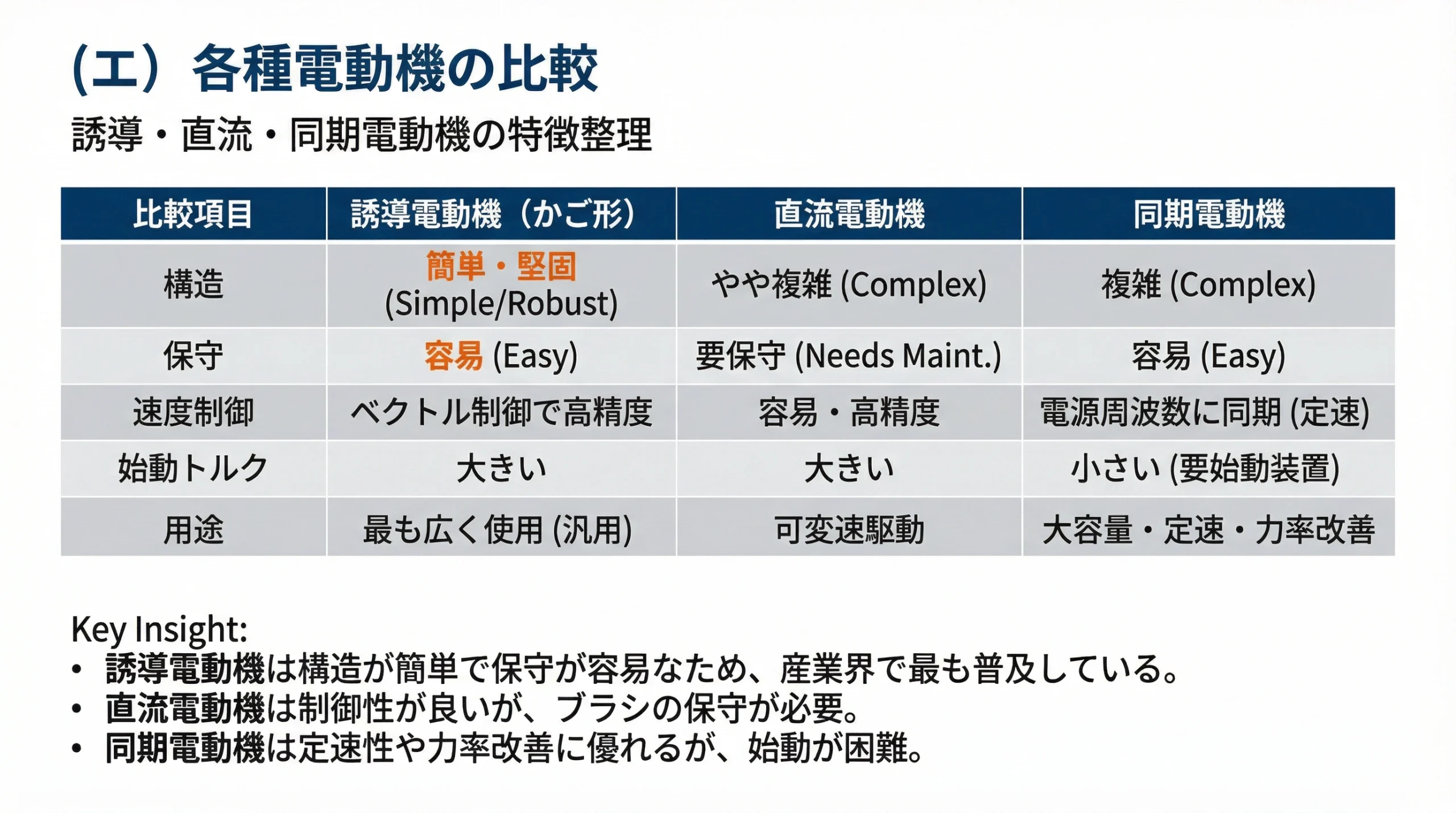

各種電動機の比較
【スライド内容】
| 比較項目 | 誘導電動機（かご形） | 直流電動機 | 同期電動機 |
|---|---|---|---|
| 構造 | 簡単・堅固 | やや複雑 | 複雑 |
| 保守 | 容易 | 要メンテナンス | 容易 |
| 速度制御 | ベクトル制御で高精度 | 容易・高精度 | 電源周波数に同期（定速） |
| 始動トルク | 大きい | 大きい | 小さい（要始動装置） |
| 用途 | 最も広く使用（汎用） | 可変速駆動 | 大容量・定速・力率改善 |
【詳細解説】
ここまでの内容を、一度表で整理してみましょう。それぞれの電動機に一長一短があり、用途に応じて使い分けられていることが分かります。
- 誘導電動機（かご形）：とにかく「安くて、丈夫で、メンテが楽」。だから、世の中で一番使われている汎用モータです。
- 直流電動機：速度制御がしやすく応答も良い「制御のエース」。ただし、ブラシの保守という弱点があります。
- 同期電動機：電源周波数にピッタリ同期して回る「正確無比な定速ランナー」。力率改善もできる優等生ですが、構造が複雑で高価、始動も苦手という一面も。

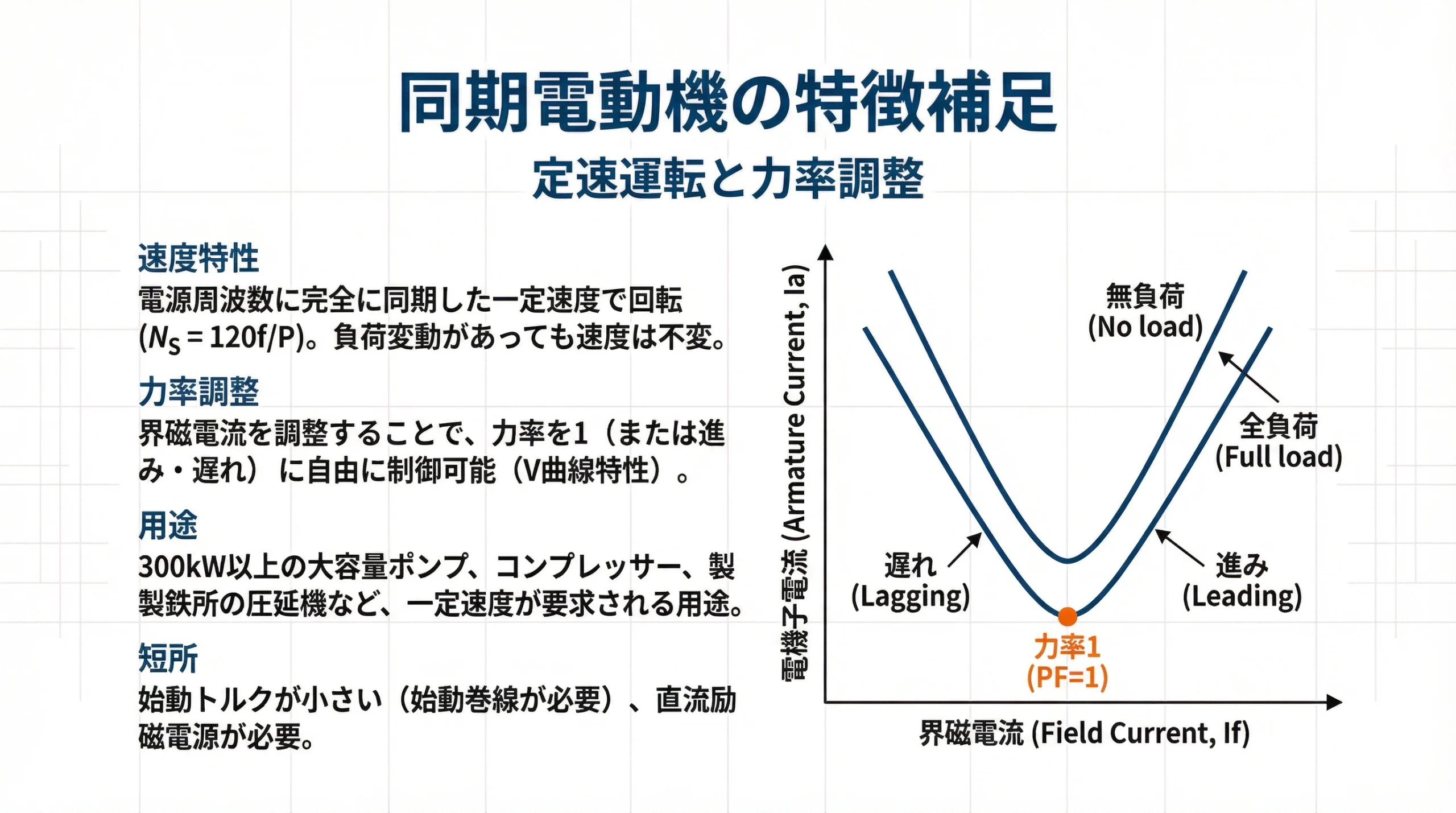

同期電動機の特徴補足
【スライド内容】
- 速度特性：電源周波数に完全に同期した一定速度で回転（同期速度 $N_s = \dfrac{120f}{P}$ [rpm]）。負荷変動があっても速度は不変
- 力率調整：界磁電流を調整することで、力率を1（または進み・遅れ）に自由に制御可能（V曲線特性）
- 用途：300kW以上の大容量ポンプ、コンプレッサーなど、一定速度が要求される用途
【詳細解説】
問題文の最後で少し触れられていた同期電動機について、もう少し深掘りしておきましょう。同期電動機の最大の特徴は、なんといっても「電源周波数に同期して、負荷が変動しても一定の速度で回り続ける」ことです。同期速度は次の式で表されます。
$$N_s = \dfrac{120f}{P} \text{ [rpm]}$$
ここで、$f$ は電源周波数 [Hz]、$P$ は極数です。この性質は、精密な速度が要求される大規模なプラント設備などで重宝されます。
もう一つの重要な特徴が「力率改善能力」です。界磁電流の大きさを調整（過励磁・不足励磁）することで、コンデンサのように進み力率にしたり、リアクトルのように遅れ力率にしたりと、電力系統の力率を自由にコントロールできます。このときの界磁電流と電機子電流の関係を示したのが、有名な「V曲線」ですね。自ら働きながら、工場の力率改善にも貢献できる、非常に優秀な電動機なのです。

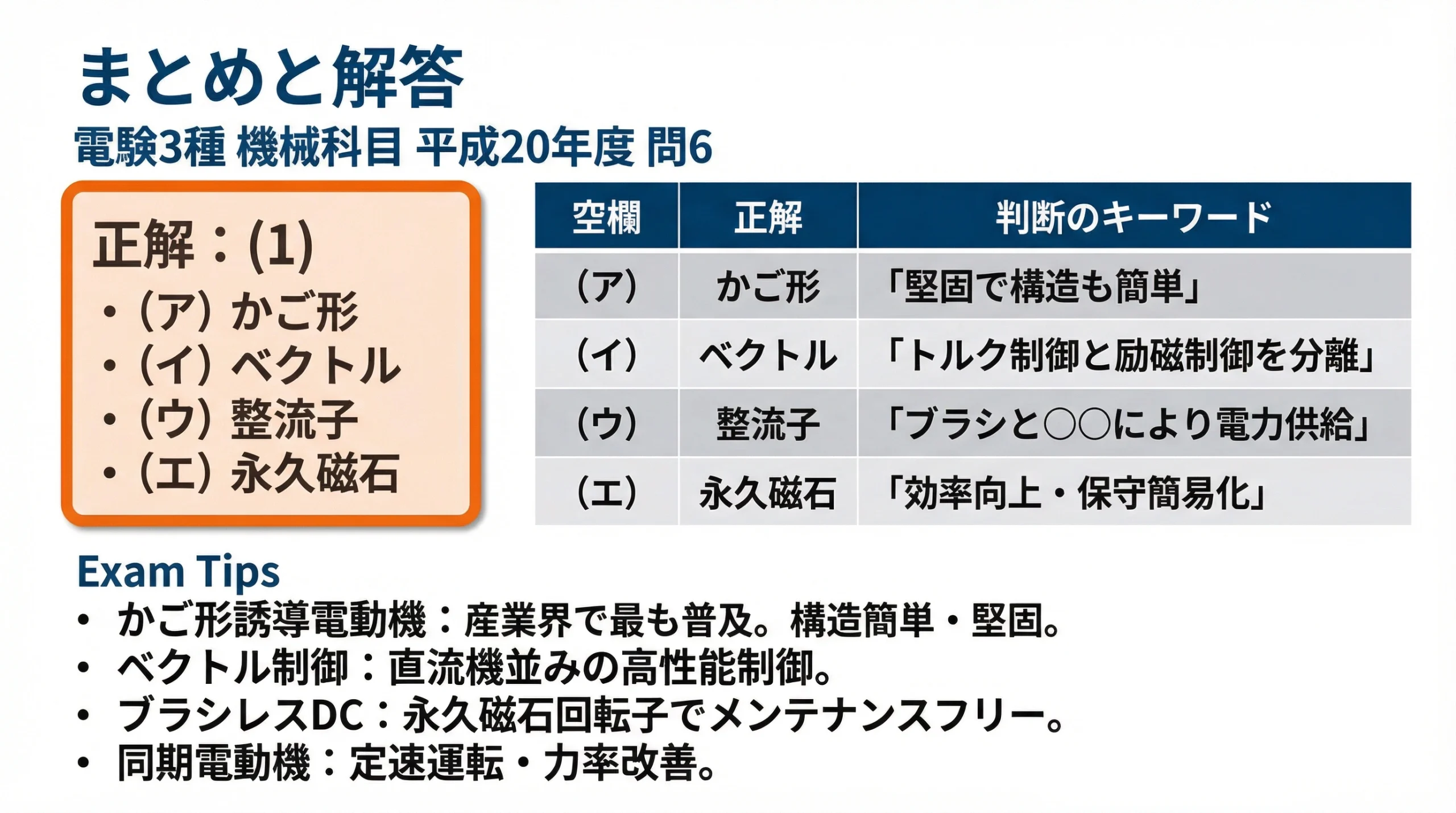

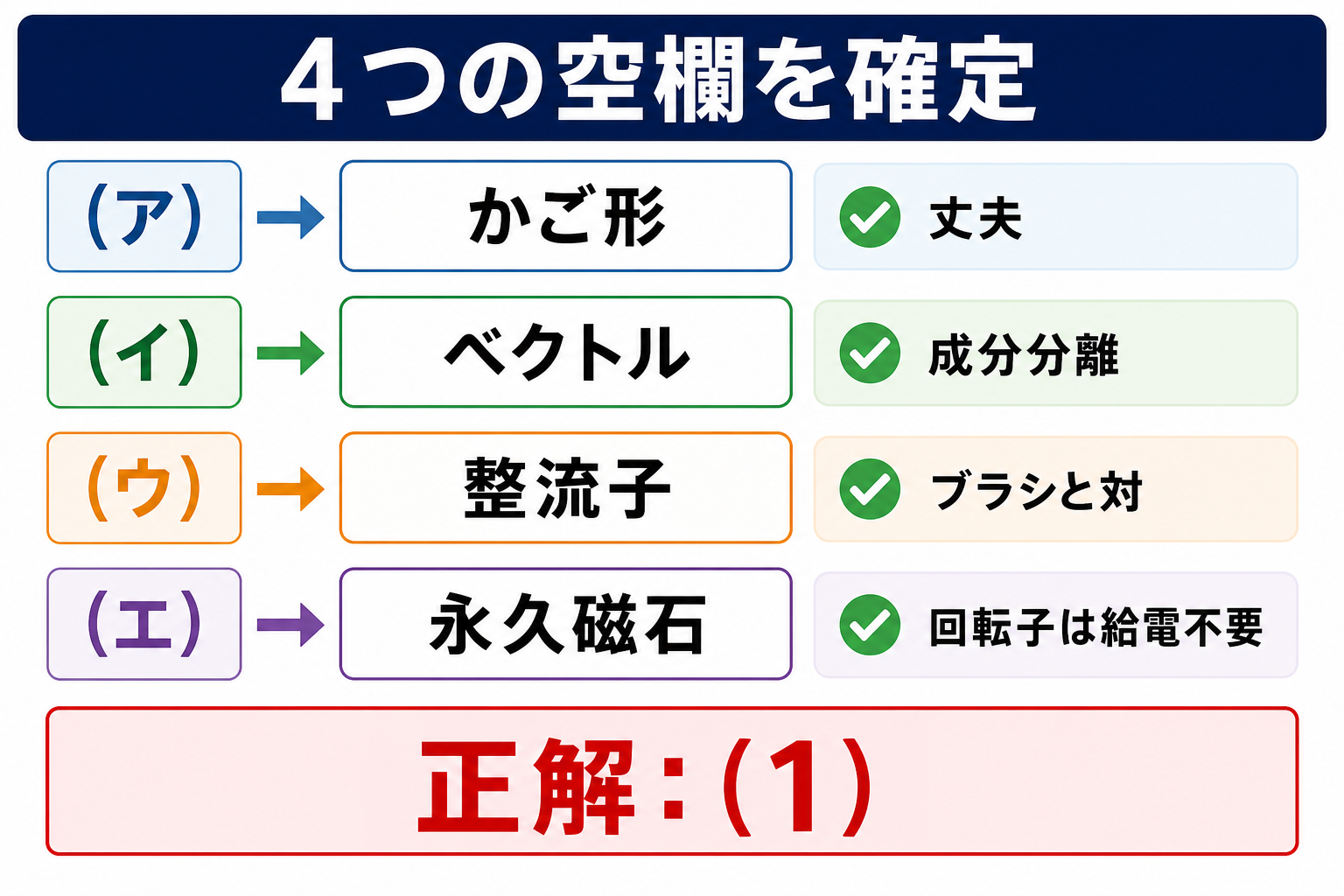

まとめと解答
【スライド内容】
正解：(1) （ア）かご形 （イ）ベクトル （ウ）整流子 （エ）永久磁石
| 空欄 | 正解 | 判断のキーワード |
|---|---|---|
| （ア） | かご形 | 「堅固で構造も簡単」 |
| （イ） | ベクトル | 「トルク制御と励磁制御を分離」 |
| （ウ） | 整流子 | 「ブラシと〇〇により電力供給」 |
| （エ） | 永久磁石 | 「効率向上・保守簡易化」 |
【詳細解説】
最後に、今回の問題の総まとめです。これらのキーワードと電動機の特徴がしっかり結びついていれば、自信を持って正解の(1)を選べたはずです。今回の問題は、各種電動機の基本的な構造、制御、そして技術的な進化の流れを理解する上で、非常に良質な問題でした。ぜひこの機会に、それぞれの電動機の特徴を完璧にマスターしておきましょう！
- かご形誘導電動機：産業界で最も普及。構造簡単・堅固・安価。
- ベクトル制御：直流機並みの高性能制御。トルク成分と励磁成分を分離制御。
- ブラシレスDCモータ：永久磁石回転子でメンテナンスフリー。
- 同期電動機：定速運転・力率改善。大容量用途に適する。
お疲れ様でした！次回の過去問解説もお楽しみに。
